Bedienungshinweise
ausreichend vorhanden ist.
Notiz :Eine Prüfung auf
Spannungsfreiheit darf nicht
mittels einer einpoligen
Phasenprüfung durchgeführt
werden!
3.8
(Drehfeldprüfung)

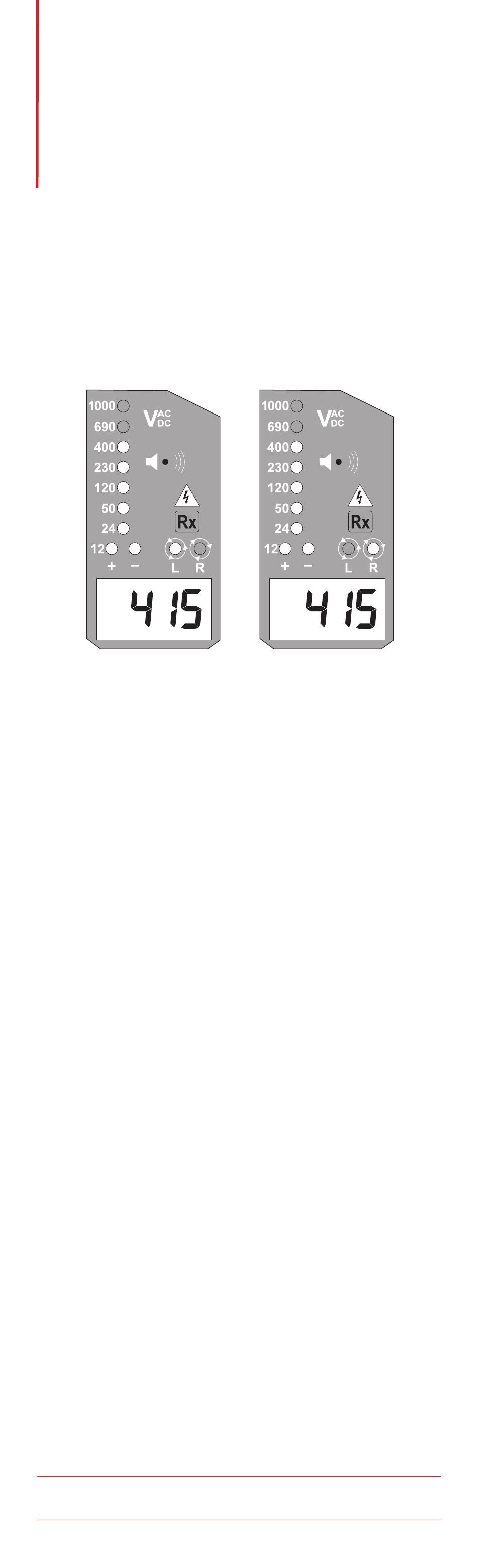

Die Anzeige des Drehfeldes mittels
der beiden LEDs (L/R) kann bei
unterschiedlichen Netzsystemen
funktionieren, aber eine korrekte
Anzeige des Drehfelds ist nur in einem
geerdeten 4-Leiter-System mit 3
Außenleitern gewährleistet.
Halten Sie das Prüfgerät und die
Prüfspitzen fest in beiden Händen.
Beachten Sie dabei, dass sich die
Hände hinter der Griffbegrenzung
befinden und verbinden Sie beide
Prüfspitzen mit dem zu prüfenden
Objekt.
Die Spannung zwischen den beiden
Außenleitern wird mittels LED-Reihe
und der LC-Anzeige angezeigt.
Die LED "R" leuchtet für
Rechtsdrehfeld (L1, L2, L3) Die LED
"L" leuchtet für Linksdrehfeld (L1, L3,
L2) Messprinzip: Der Spannungsprüfer
TPT420 erkennt den zeitlichen Bezug
der Außenleiter untereinander und
gegen das Erdpotenzial mittels
interner (kapazitiver) Elektrode über
den Benutzer.
Die Funktion dieser Prüfung kann
beeinflusst werden, wenn eine
Verbindung des Benutzers oder des
zu prüfenden Stromkreises zum
Erdpotenzial nicht korrekt oder nicht
ausreichend vorhanden ist.
14
Phasenfolge
