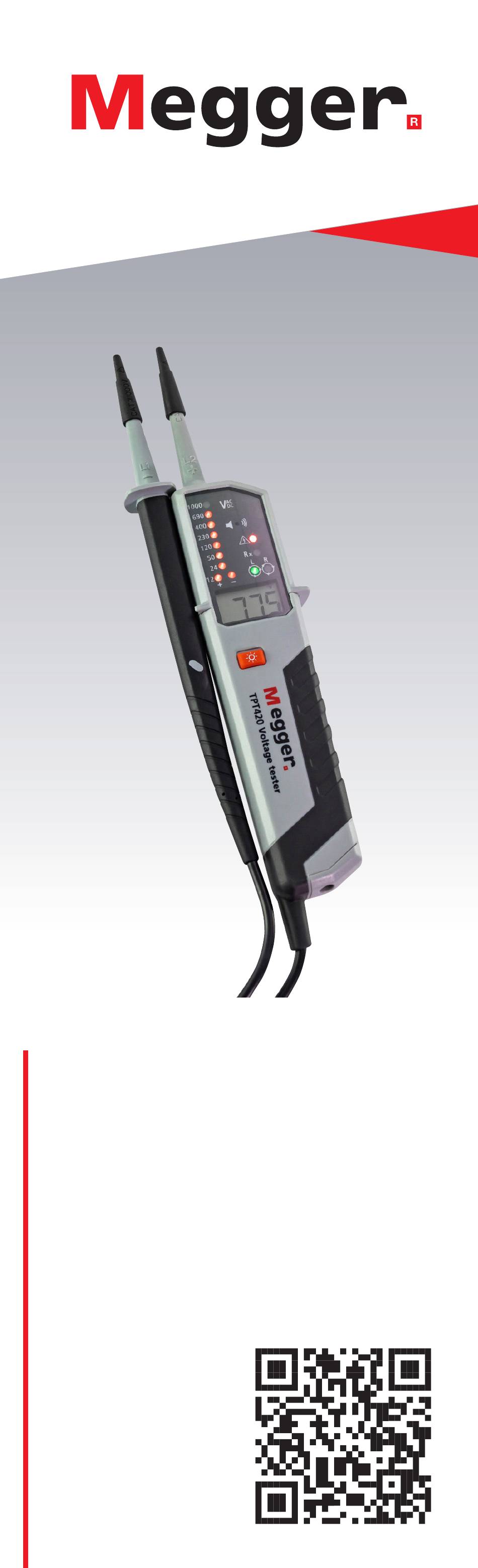

- Seite 1 TPT420 Zweipoliger Spannungsprüfer Bedienungsanleitung Für das Benutzerhandbuch und andere Sprachversionen scannen Sie den QR-Code oder besuchen Sie megger.com/voltage-tester-tpt420...
- Seite 2 Megger Ltd. to be a complete and up - to - date description. For Patent information about this instrument refer to the following web site: megger.com/patents...
-
Seite 3: Declaration Of Conformity
Megger Instruments Limited described in this user guide is in compliance with Directives 2014/30/EU and 2014/35/EU where they apply. The full text of Megger Instruments EU declarations of conformity are available at the following internet address: megger.com/company/about-us/ eu-dofc... -
Seite 4: Sicherheit
Schließen Sie vor Beginn der Prüfung die Prüfspitzen kurz zusammen, um die Batterien zu überprüfen. Das Design des TPT420 bietet ein hohes Maß an Sicherheit. Es entspricht den Normen DIN VDE 0682-401 und IEC/EN 61243-3. Um den sicheren Betrieb des Gerätes zu gewährleisten, lesen Sie bitte vor der Benutzung die folgenden Hinweise. - Seite 5 Batterien sind umgehend zu ersetzen. Der Spannungsprüfer darf „ nicht längere Zeit mit leeren oder ausgelaufenen Batterien betrieben werden. Gefahr des elektrischen Schlags! Entfernen Sie die Batterien, „ wenn der Spannungsprüfer für einen längeren Zeitraum nicht www.megger.com...
-
Seite 6: Sicherheitshinweise
Ein Spannungsprüfer mit relativ „ hoher innerer Impedanz „ wird im Vergleich zum Referenzwert 100kOhm bei vorhandener Störspannung „Betriebsspannung nicht vorhanden“ nicht eindeutig anzeigen. „ Wenn die Anzeige „Spannung „ vorhanden“ bei einem Teil erscheint, der als von der www.megger.com... -
Seite 7: Einleitung
Elektrotechnikern eine Spannungsanzeige, hat jedoch zusätzliche Funktionen und Merkmale, die das Gerät wesentlich vielseitiger machen. Der TPT420 verfügt sowohl über eine digitale LCAnzeige und ein LED-Reihe welche Messungen von Gleichspannung (DC) als auch Wechselspannungen (AC) von 12 bis 1000 Volt AC und 1500 V DC erlaubt, bietet aber auch eine Funktion zu Durchgangsprüfung, die von 0 bis... - Seite 8 Bei der Durchführung einer Prüfung zwischen Außenleiter und Schutzleiter in einem Stromkreis welcher durch einen Fehlerstrom-Schutzschalter (RCD/FI) geschützt wird, löst der TPT420 diesen Schutzschalter nicht aus. Die Anzeige der Phasenfolge (Drehfeld) ist vereinfacht, wodurch vermieden wird, dass die Prüfspitzen, wie bei einigen anderen 2-poligen Messgeräten, gewechselt werden...
-
Seite 9: Tpt420 Bedienelemente Und Anschlüsse
Einleitung Spannungsanzeige über LEDReihe LED 12 V und Polaritätsanzeige Batterieanzeige Digitale LC-Anzeige LEDs Phasenfolge (Drehfeld) Durchgangs LED Spannungswarnung Signalgeber / Signalton TPT420 Bedienelemente und Anschlüsse Item Description www.megger.com... - Seite 10 Einleitung Prüfspitzenabdeckung (GS38) Griffbegrenzung Prüfspitze 1,2 m Messleitung Batteriefachdeckel Taste für Taschenlampe Anzeige LED Taschenlampe 4-mm-Adapter www.megger.com...
-
Seite 11: Bedienungshinweise
Das Licht der Taschenlampe schaltet nach ca. 10 Sekunden ab. Selbsttest Vor Beginn der Messungen mit dem TPT420 muss ein Selbsttest durchgeführt werden. Dazu die beiden Prüfspitzen miteinander verbinden, die LED Durchgang leuchtet und ein Dauer-Signalton ist hörbar. Durch dieses Verfahren werden die Batterien auf ausreichende Leistung geprüft, um den... -
Seite 12: Durchgangsprüfung
Die LED Durchgang leuchtet und ein Signalton ertönt Beim Vertauschen der Anschlüsse leuchtet die LED Durchgang nicht und es ist kein Signalton zu hören. Spannungsprüfung (AC/DC) Verbinden Sie die beiden Prüfspitzen mit dem zu prüfenden Stromkreis. Die Spannung wird mittels LED-Reihe und LC-Anzeige angezeigt. www.megger.com... -
Seite 13: Einpolige Phasenprüfung (Bestimmung Des Außenleiters)
Signalton ertönt, wenn eine Spannung von etwa 100 V AC oder mehr am zu prüfenden Stromkreis anliegt. Die Funktion dieser Prüfung kann beeinflusst werden, wenn eine Verbindung des Benutzers oder des zu prüfenden Stromkreises zum Erdpotenzial nicht korrekt oder nicht www.megger.com... -
Seite 14: Phasenfolge (Drehfeldprüfung)
Die LED “R” leuchtet für Rechtsdrehfeld (L1, L2, L3) Die LED “L” leuchtet für Linksdrehfeld (L1, L3, L2) Messprinzip: Der Spannungsprüfer TPT420 erkennt den zeitlichen Bezug der Außenleiter untereinander und gegen das Erdpotenzial mittels interner (kapazitiver) Elektrode über den Benutzer. -
Seite 15: Batteriewechsel
Gebäudes und dem Energiezähler angeschlossen sind. CAT III - Messkategorie III: Betriebs- oder Prüfmittel, die zwischen dem Energiezähler und den Steckdosen angeschlossen ist. CAT II - Messkategorie II: Betriebs- oder Prüfmittel, die zwischen den Steckdosen und Verbraucher/ www.megger.com... -
Seite 16: Weee-Richtlinie
Gerät und an den Batterien soll daran erinnern, dass diese Teile am Ende ihrer Lebenszeit nicht mit dem Hausmüll entsorgt werden dürfen. Megger ist in Großbritannien als Hersteller von elektrischen und elektronischen Geräten registriert. Die Registrierungsnummer lautet; WEE/ DJ2235XR. - Seite 17 -5... +40 ° C-Betrieb, -20... +70 ° C Lagerung, keine Kondensation Luftfeuchtigkeit: Max 85 % rel. F. Höhe: bis zu 2000 m Messkategorie: CAT IV / 1000 V Sicherheitsstandard: EN61243-3 Verschmutzungsgrad: Schutzart: IP64 Abmessungen: 67 x 205 x 19 mm (BxHxT) www.megger.com...
-
Seite 18: Reparatur Und Gewährleistung
Transportbeanspruchungen ausgesetzt worden wurde. Notiz : Jede nicht autorisierte Reparatur, Änderung oder Modifizierung führt automatisch zum Erlöschen der Gewährleistung. Kontaktadresse für Rückfragen: Megger GmbH Obere Zeil 2 D-61440 Oberursel Tel.: 06171-92987-0 Fax: 06171-92987-19 www.megger.de Service Partner für Deutschland und Österreich: DIGITRONIC GmbH Carl-Spitzweg-Straße 33... - Seite 19 Reparatur und Gewährleistung E-Mail: info@koservice.ch Oder jeder von Megger autorisierte Servicepartner. Für Geräte, bei denen außerhalb der Garantiezeit eine Reparatur anfällt, wird dem Einsender zunächst, falls gewünscht, ein Kostenvoranschlag geschickt, bevor die Arbeit am Gerät beginnt. www.megger.com...
-
Seite 20: Lokales Verkaufsbüro
800 723 2861 (USA only) +1 610 676 8500 +1 214 333 3201 +1 610 676 8610 +1 214 331 7399 USsales@megger.com Megger AB Megger USA - Fort Collins Rinkebyvägen 19, 4812 McMurry Avenue Box 724, Suite 100 SE-182 17 Fort Collins CO 80525...
