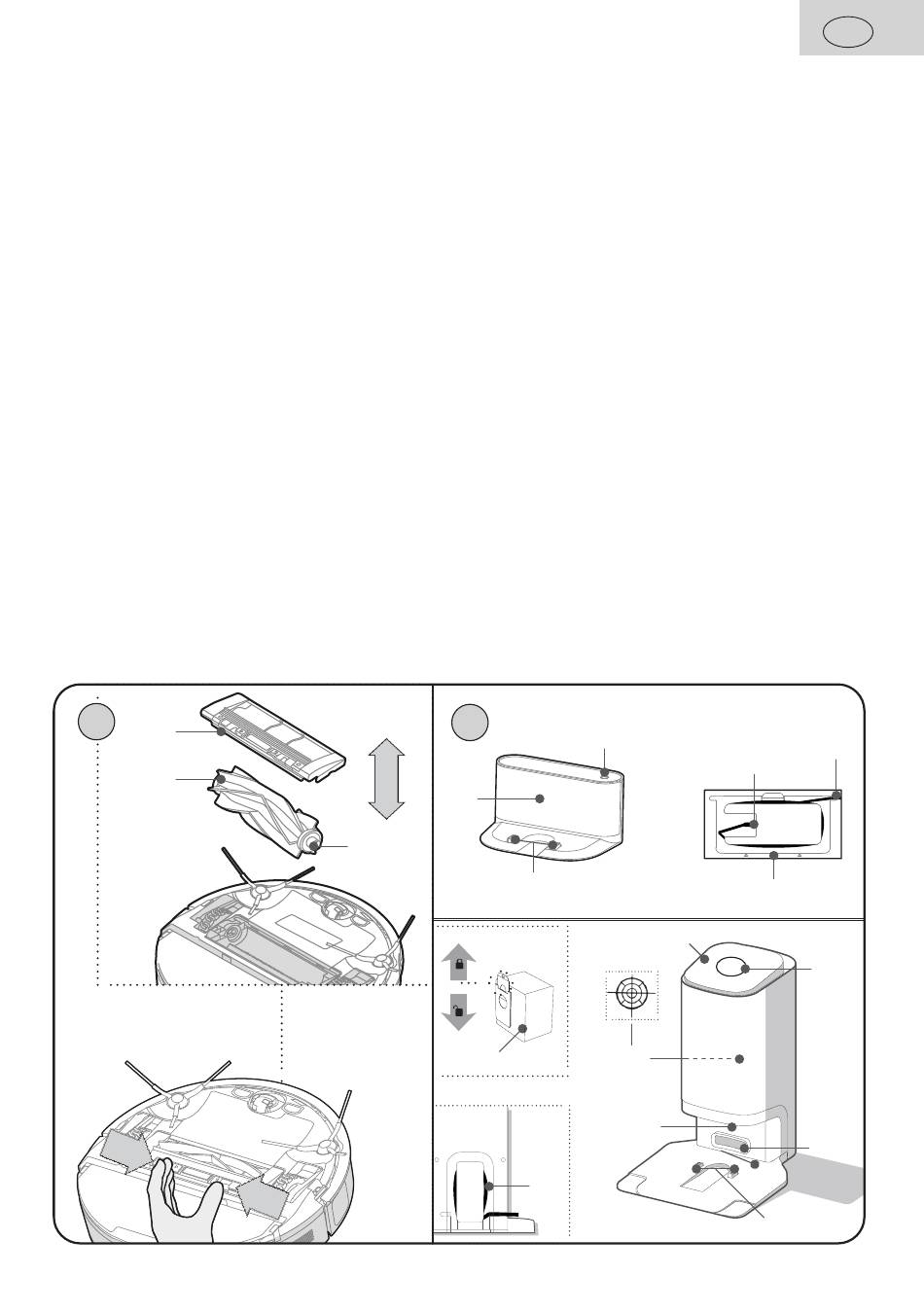

3.2 ROBOTICKÝ VYSAVAČ
A – Vysavač
A1 – Přední nárazník
A2 – Senzory proti pádu ze schodů
A3 – Nabíjecí kontakty
A4 – Kryt prostoru pro akumulátor
A5 – Pohonná kola (levé/pravé)
A6 – Hlavní spínač (ZAP./VYP.)
A7 – Tlačítko návrat do nabíjecí stanice
A8 – Tlačítko lokálního úklidu
A9 – Přední kolečko
A10 – Postranní kartáček
A11 – Hlavní kartáč
A12 – Kryt hlavního kartáče
A13 – Ložisko
A14 – Tlačítko RESET
A15 – Laserový modul
A16 – TOF senzor
B – Zásobník na nečistoty 2 v 1
B1 – Tlačítko pro uvolnění zásobníku
B2 – Pre filtr
B3 – HEPA filtr
B4a – Víko zásobníku
B4b – Víko HEPA filtru
B5 – Nalévací otvor
4
A12
A11
1
2
A13
1
B6 – Zátka nalévacího otvoru
B7 – Nádržka na vodu (220 ml)
C – Mopovací nástavec
C1 – Aretace nástavce
C2 – Spodní část pro přichycení mopu
C3 – Mop
D – Nabíjecí stanice
D1 – Kontrolka provozu
D2 – Signalizační plocha
D3 – Nabíjecí kontakty
D4 – Zdířka pro napájecí kabel
D5 – Prostor pro namotání kabelu
D6 – Napájecí kabel
E – Nabíjecí stanice s odsávací jednotkou
E1 – Světelný panel
E2 – Nabíjecí kontakty pro vysavač
E3 – Signalizační plocha
E4 – Otvor pro připojení vysavače
E5 – Víko
E6 – Ochranný filtr
E7 – Prostor pro namotání kabelu
E8 – Prachový sáček
