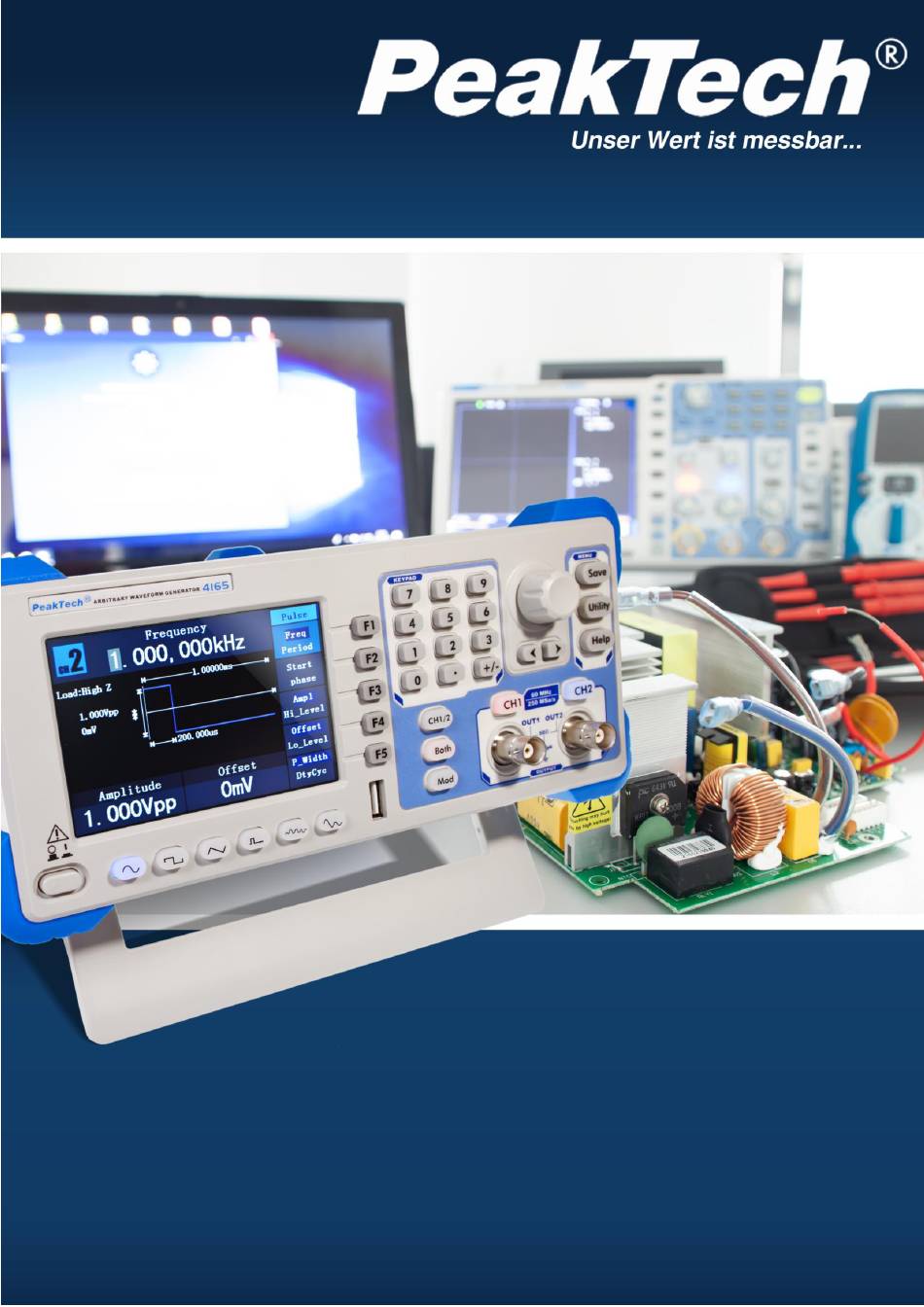

- Seite 1 PeakTech 4120 – 4165 Series ® Bedienungsanleitung / Operation Manual DDS Arbitrary Function Generators...
- Seite 2 Inhaltsverzeichnis Seite Inhaltsverzeichnis DE und EN 1. Sicherheitshinweise 2. Sicherheitsbegriffe und Symbole 2.1. Sicherheitsbegriffe 2.2. Symbole 3. Allgemeine Eigenschaften 4. Einführung 4.1. Gerätevorderseite / Geräterückseite und Benutzeroberfläche 4125-4165 4.2. Rückseite 4125 - 4165 4.1.1 Gerätevorderseite / Geräterückseite und Benutzeroberfläche 4120-4124 4.2.1 Rückseite 4120 - 4124 4.3.
- Seite 3 5.30. Einstellen der PM-Parameter 5.31. FSK (Frequenzumtastung) 5.32. Einstellen der FSK-Parameter 5.33. PWM (Pulsweitenmodulation)………(nur PeakTech ® 4165) 5.34. Einstellen der PWM-Parameter…..…(nur PeakTech ® 4165) 5.35. Generieren von Sweeps 5.36. Einstellen der Sweep-Parameter 5.37. Generieren von Bursts 5.38. Einstellen des N-Cycle Burt 5.39.
- Seite 4 Table of Contents Page 1. Safety Precautions 2. Safety Terms and Symbols 2.1. Safety Terms 2.2. Safety Symbols 3. General Characteristics 4. Quick Start 4.1. Front / Rear Panel and User Interface 4.2. Rear Panel 4.3. User Interface 4.4. General Inspection 4.5.
- Seite 5 5.31. FSK (Frequency Shift Keying) 5.32. How to set the parameters of FSK ® 5.33. PWM (Pulse Width Modulation)……..(PeakTech 4165) 5.34. How to set the parameters of PWM.…..(PeakTech ® 4165) 5.35. To Generate Sweep 5.36. How to set the parameters of Sweep 5.37.
- Seite 6 1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Verschmutzungsgrad 2. Für einen sicheren Betrieb des Geräts und zur Vermeidung der Gefahr von ernsthaften Verletzungen müssen die folgenden Sicherheitsmaßnahmen beachtet werden. Schäden, die durch Nichtbeachtung dieser Sicherheitshinweise entstehen, sind von jeglichen Rechtsansprüchen ausgeschlossen.
- Seite 7 HINWEIS: Diese Bedienungsanleitung wurde für eine Serie von PeakTech Generatoren erstellt, welche technisch alle auf einer gleichen Basis entwickelt wurden und daher über die gleichen grundsätzlichen Spezifikationen in Aufbau, Design und Bedienung verfügen. Dennoch unterscheiden sich die einzelnen Modelle -je nach Ausführung- in den integrierten Features und technischen Spezifikationen.
- Seite 8 3. Allgemeine Eigenschaften Bei diesem Produkt handelt es sich um einen Multifunktionsgenerator, der einen Arbitrary-Wellenformgenerator mit einem Funktionsgenerator vereint. Dieses Produkt bietet mit der Direkt-Digital-Synthesizer (DDS)-Technologie ein stabiles, präzises, sauberes und verzerrungsarmes Signal. Durch das Schnittstellendesign und Layout der Bedienelemente ist dieser Generator sehr benutzerfreundlich. Die eingebauten USB -Anschlüsse unterstützen USB-Speichermedien (P4124-4165) und bieten dem Benutzer mehr alternative Anwendungsmöglichkeiten bei der Erstellung eigener Wellenformen.
- Seite 9 Anzeige der Benutzeroberfläche Insgesamt 5 Tasten: F1～F5, aktivieren das entsprechende Menü Menüwahl-Tasten Zifferntasten Zur Eingabe von Parametern, u.a.: Zahl, Punkt und Plus-/Minus-Zeichen Zur Änderung der aktuell hervorgehobenen Zahl, kann auch zur Auswahl des Datei-Speicherorts oder zum Wechseln des Zeichens der Softtastatur bei der Eingabe von Dateinamen verwendet werden.
- Seite 10 4.2. Rückseite (P4125 – 4165) Abb. 0-2 Überblick über die Rückseite 20MHz Referenzausgabe Diese beiden Anschlüsse werden genutzt, um Generatoren zu synchronisieren. Der Anschluss [20MHz In/Counter] akzeptiert ein externes 20 MHz-Taktsignal, und der Anschluss [20MHz Out] kann ein 20 MHz-Taktsignal ausgeben, das von dem Kristall im Generator generiert wird.
- Seite 11 4.1.1 Gerätevorderseite / Geräterückseite und Benutzeroberfläche (P4120-4121) Abb.0-1 Überblick über das Bedienfeld Anzeige der Benutzeroberfläche Menüwahl-Tasten Insgesamt 5 Tasten: F1～F5, aktivieren das entsprechende Menü Zifferntasten Zur Eingabe von Parametern, u.a.: Zahl, Punkt und Plus-/Minus-Zeichen Zur Änderung der aktuell hervorgehobenen Zahl, kann auch zur Auswahl Einstellknopf des Datei-Speicherorts oder zum Wechseln des Zeichens der Softtastatur bei der Eingabe von Dateinamen verwendet werden.
- Seite 12 4.2.1 Rückseite (P 4120 – 4124) Abb. 0-2 Überblick über die Rückseite Referenzeingang Der Anschluss [Ref Clk in] wird auch für die Annahme eines externen Taktsignals verwendet Anschließen als „Slave-Gerät" an ein externes Gerät, z.B. USB Geräte-Anschluss Anschließen an einen PC und Steuern über PC-Software Netzspannungs - Umschalten zwischen 110V und 220V Umschalter...
- Seite 13 4.3. Benutzeroberfläche Abb. 0-3 Benutzeroberfläche (z.B. Sinus) Aktuell ausgewählter Kanal (Nur 2-Kanal Geräte) Parameter 1, Anzeigen von Parametern und Editieren des ausgewählten Parameters Aktuell ausgewählte Signalart oder Modus Das Einstellungsmenü des aktuellen Signals oder Modus Parameter 3, Anzeigen von Parametern und Editieren des ausgewählten Parameters Parameter 2, Anzeigen von Parametern und Editieren des ausgewählten Parameters Anzeigen der aktuellen Wellenform Offset/Low-Pegel, abhängig von dem, auf der rechten Seite der Anzeige, ausgewählten...
- Seite 14 Überprüfen des Zubehörs Das mitgelieferte Zubehör wird in „12.1. Anhang A: Lieferumfang“ dieses Handbuchs vollständig beschrieben. Prüfen Sie das Zubehör anhand dieser Beschreibung auf seine Vollständigkeit. Sollten Zubehörteile fehlen oder beschädigt sein, wenden Sie sich bitte an den zuständigen Händler. Überprüfen des Geräts Sollten Sie Schäden am Äußeren des Geräts feststellen oder aber das Gerät funktioniert nicht ordnungsgemäß...
- Seite 15 4.7. Einschalten des Geräts (1) Schließen Sie das Instrument mithilfe des Stromkabels an die Stromversorgung an. Warnung: Zur Vermeidung von Stromschlägen muss das Gerät ordnungsgemäß geerdet sein. (2) Drücken Sie die Ein-/Aus-Taste auf der Vorderseite des Geräts. Der Startbildschirm wird angezeigt. 5.
- Seite 16 5.1. Einstellen der Kanäle (P4124 – 4165) Kanalanzeige wechseln Drücken Sie die CH1/2-Taste, um den angezeigten Kanal zu wechseln (CH1 oder CH2). Anzeigen/Editieren beider Kanäle Drücken Sie die Both-Taste, um die Parameter für beide Kanäle anzuzeigen. Wechseln des Kanals: Drücken Sie die CH1/2-Taste, um den editierbaren Kanal zu wechseln.
- Seite 17 Ein-/Ausschalten der Kanäle Drücken Sie die CH1- oder CH2-Taste, um den entsprechenden Kanal ein- bzw. auszuschalten. Die jeweilige Hintergrundbeleuchtung leuchtet, wenn der Kanal eingeschaltet ist. Channel Copy (1) Drücken Sie in der Signalausgabe-Anzeige den Einstellknopf, um in das Channel Copy-Menü...
- Seite 18 5.4. Einstellen von Frequenz/Periodendauer Drücken Sie die F1 -Taste. Der ausgewählte Menüpunkt wird hervorgehoben und der ausgewählte Parameter unter Parameter 1 angezeigt. Drücken Sie die F1 -Taste, um zwischen Frequenz und Periode umzuschalten. Sie können den ausgewählten Parameter auf zwei Arten ändern: ...
- Seite 19 5.7. Einstellen des High-Levels Drücken Sie F2 und prüfen Sie, ob das „Hi_Level"-Menü hervorgehoben ist. Falls nicht, drücken Sie F2 , um zu „Hi_Level" zu wechseln. Bei Parameter 2 erscheint ein Cursor unterhalb des Amplitudenwerts. Stellen Sie mithilfe des Drehknopfs oder der Zifferntasten den gewünschten Wert ein.
- Seite 20 Begriffserklärung Tastverhältnis (Duty Cycle): Der prozentuale Anteil, den der High-Level an der ganzen Periode hat, also das Verhältnis von Impulsdauer zur Periodendauer. 5.10. Einstellen des Tastverhältnisses (Duty Cycle) (1) Drücken Sie die F4 -Taste. Das „Duty Cycle"-Menü wird hervorgehoben und der aktuelle Wert des Tastverhältnisses unter Parameter 1 angezeigt.
- Seite 21 Parameter 1 Frequency Current signal Channel Load Amplitude Setting menu Offset of Ramp signal Symmetry Parameter 2 Parameter 3 Abb. 0-9: Die Benutzeroberfläche des Rampen-Signals Begriffserklärung Symmetrie: Der prozentuale Anteil, den die Anstiegszeit an der ganzen Periode hat, also das Verhältnis von Anstiegsdauer zur Periodendauer. 5.12.
- Seite 22 5.13. Ausgeben von Impuls-Signalen Drücken Sie die -Taste, um die Benutzeroberfläche für Impuls-Signale aufzurufen. Die Parameter der Impuls-Wellenform können über das Impuls-Einstellungsmenü auf der rechten Seite eingestellt werden. Die Parameter der Impuls-Wellenform sind: Frequenz/Periode, Amplitude/High-Pegel, Offset/Low-Pegel, Impulsbreite/Tastverhältnis. Sie können das Menü mithilfe der Menüwahltasten rechts bedienen.
- Seite 23 5.14. Einstellen von Impulsbreite / Tastverhältnis (Duty Cycle) (1) Drücken Sie die F4 -Taste. Der ausgewählte Menüpunkt wird hervorgehoben und der ausgewählte Parameter unter Parameter 1 angezeigt. Drücken Sie F4 , um zwischen Impulsbreite und Tastverhältnis umzuschalten. (2) Sie können den Wert mithilfe des Drehknopfes direkt ändern oder mithilfe der Zifferntasten den gewünschten Wert eingeben und die Einheit auswählen.
- Seite 24 Abb. 0-13: Die Benutzeroberfläche des Rausch-Signals 5.16. Ausgeben von Arbitrary-Signalen Drücken Sie die -Taste, um die Benutzeroberfläche für Arbitrary-Signale aufzurufen. Die Parameter der Arbitrary-Wellenform können über das Arbitrary-Einstellungsmenü auf der rechten Seite eingestellt werden. Die Menüpunkte der Arbitrary-Wellenform sind: Frequenz/Periode, Amplitude/High-Pegel, Offset/Low-Pegel, eingebaute Wellenform, editierbare Wellenform.
- Seite 25 5.17. Auswählen der vorinstallierten Wellenformen Es gibt 45 eingebaute Arbitrary-Wellenformen. Menü Einstellungen Erläuterung Häufig StairD StairU StairUD Trapezia Auswahl häufiger RoundHalf AbsSine AbsSineHalf Wellenformen SineTra SineVer NegRamp AttALT AmpALT CPulse PPulse NPulse Mathematisch Auswahl mathematischer ExpRise ExpFall Sinc Tan Cot Sqrt XX Wellenformen HaverSine Lorentz ln Cubic Cauchy Besselj Bessely Erf Airy...
- Seite 26 5.18. Benutzerdefinierte Wellenformen und dann F5 , um die Option „Editable Wform" Drücken Sie zuerst die Taste auszuwählen. Menüpunkt Beschreibung Create Wform Erstellen einer neuen Wellenform. Auswählen einer im internen Speicher (FLASH) oder auf der U-Disk Select Wform (USBDEVICE nur P4124-4165) gespeicherten Wellenform. Edit Wform Editieren der gespeicherten Wellenform.
- Seite 27 5.20. Auswählen einer gespeicherten Wellenform →Editable Wechseln Sie zunächst in das entsprechende Menü: Drücken Sie Wform (editierbare Wellenform)→Select Wform (Wellenform auswählen). (1) Geben Sie den Speicherpfad für die gewünschte Wellenformdatei ein. Drehen Sie den Drehknopf oder drücken Sie die Pfeiltasten, um die gewünschte Wellenform auszuwählen.
- Seite 28 Abb. 0-15: Die DC-Einstellungsschnittstelle 5.24. Generieren einer modulierten Wellenform (nur P4125 – 4165) Die Modulationsfunktion wird nur für Kanal 1 (CH1) verwendet. Drücken Sie zuerst die Mod-Taste und dann F1 , um die Option „Mod" (Modulation) auszuwählen und eine modulierte Wellenform zu generieren. Der Funktionsgenerator kann Wellenformen mithilfe von AM, FM, PM, FSK und PWM modulieren.
- Seite 29 AM Frequency Current Parameter Load Modulating Waveform Mod Depth Carrier Waveform Mod Type Mod Shape Source Carrier Carrier Amplitude Frequency Abb. 0-16: Die Benutzeroberfläche der AM 5.26. Einstellen der AM-Parameter 1. Drücken Sie zuerst die Mod-Funktionstaste und dann F1 , um die Option „Mod" auszuwählen.
- Seite 30 Begriffserklärung AM-Frequenz: Die Frequenz der modulierenden Wellenform. Modulationstiefe (Mod Depth): Der Amplitudenbereich der modulierenden Wellenform. Bei der 0%-Modulation ist die Ausgangsamplitude halb so groß wie die eingestellte. Bei der 100%-Modulation ist die Ausgangsamplitude genauso groß wie die eingestellte. Bei einer externen Quelle wird die Tiefe der Amplitudenmodulation von dem Spannungspegel des Signals gesteuert, das an den Modulation In-Anschluss auf der Rückseite des Geräts angeschlossen ist.
- Seite 31 5.28. Einstellen der FM-Parameter Drücken Sie zuerst die Mod-Funktionstaste und dann F1 , um die Option „Mod" auszuwählen. Drücken Sie F1 , um als Modulationsart („Mod Type") FM auszuwählen. Wenn die Trägerwellenform kein Sinussignal ist, wechselt das System automatisch zu Sinus. Drücken Sie die -Taste, um die Wellenform und die Parameter der Trägerwellenform anzuzeigen.
- Seite 32 5.30. Einstellen der PM-Parameter Drücken Sie zuerst die Mod-Funktionstaste und dann F1 , um die Option „Mod" auszuwählen. F1 , um die Modulationsart „PM" auszuwählen. Wenn die Drücken Sie Trägerwellenform kein Sinussignal ist, wechselt das System automatisch zu Sinus. Drücken Sie die -Taste, um die Wellenform und die Parameter der Trägerwellenform anzuzeigen.
- Seite 33 Der Bereich umfasst 2 mHz～25kHz. Begriffserklärung FSK-Rate: Die Frequenz, mit der die Ausgangsfrequenz zwischen der Trägersignalfrequenz und der Hop-Frequenz (nur bei interner Modulation) umschaltet. 5.33. PWM (Pulsweitenmodulation – nur PeakTech ® 4165) Die modulierte Wellenform besteht aus zwei Teilen: die Trägerwellenform und die modulierende Wellenform.
- Seite 34 Drücken Sie F2 , um die Modulationssignalform („Mod Shape") auszuwählen. Sie können wählen zwischen Sinus, Rechteck und Rampe. Drücken Sie F3 , um die Modulationsfrequenz einzustellen. Der Frequenzbereich liegt zwischen 2 mHz～20 kHz (nur bei interner Quelle). F4 , um die Breiten- bzw. Tastabweichung („Width Deviation/Duty Drücken Sie einzustellen (hängt...
- Seite 35 Drücken Sie , um die Sweep-Zeit einzustellen, die Dauer eines Frequenzdurchlaufs von der Start- bis zur Stoppfrequenz. F2 , um die Art des Sweeps auszuwählen. „Linear" bedeutet, den Drücken Sie Sweep mit linearem Abstand einzustellen; bei „Log" erfolgt der Sweep mit logarithmischem Abstand.
- Seite 36 5.38. Einstellen des N-Cycle Burst Abb. 0-21: Die Benutzeroberfläche von N-Cycle-Burst Wenn es sich bei dem Ausgangssignal um ein Sinus-, Rechteck- , Rampen- oder Arbitrary-Signal handelt, drücken Sie zuerst die Mod-Taste und dann F3 , um den Burst-Modus auszuwählen. Drücken Sie die oder -Taste, um die Wellenform auszuwählen.
- Seite 37 Drücken Sie F5 , um die Quelle auszuwählen. „Internal" bedeutet, dass eine interne Quelle verwendet wird. „External" bedeutet, dass der Ext Trig/FSK/Burst -Anschluss auf der Rückseite des Geräts für den Eingang des externen Signals verwendet wird. „Manual" bedeutet, dass ein manueller Trigger verwendet wird. Drücken Sie in der N-Cycle-Burst-Ansicht den Drehknopf auf dem Bedienfeld, um ein Burst-Signal auszugeben.
- Seite 38 5.40. Speichern und Aufrufen Drücken Sie die Save -Taste (Speichern), um das Dateisystem anzugeben. 5.41. Verwenden von USB-Speichermedien Der Speicherort ist unterteilt in einen internen Speicher (FLASH) und dem U-Disk-Speicher (USBDEVICE – Nur P4124 - 4165). Wenn eine U-Disk angeschlossen ist, zeigt das Speichermenü...
- Seite 39 Ausgabeparameter und Systemeinstellungen. Drücken Sie die Utility-Taste erneut, um das Utility-Menü zu verlassen. 5.44. Übertragen einer Wellenform Diese Funktion kann die Wellenform-Datei mit Endung (*.ota) lesen, die mit PeakTech® Oszilloskopen oder mit der Oszilloskop-Software zugeschnitten und auf einem USB-Stick gespeichert wurden.
- Seite 40 Abb.0-24: Cut Wave (Wellenformzuschnitt) Verwenden Sie Signalgeneratoren, um die gespeicherte Wellenform wieder aufzurufen und das Signal auszugeben. → Editierbare Wform → SelectWform, um in Bedienmenü: Drücken Sie die Taste das Schnittstellennmenü zu gelangen. Figure 0-25: Auswählen des Speichermediums Wählen Sie “USBDEVICE” und drücken Sie die Taste für The Next Level. Drehen Sie den Einstellknopf oder drücken Sie um die gespeicherte Wellenformdatei, z.B.
- Seite 41 Die maximale Datenanzahl des PeakTech 4165 beträgt 1.000.000. Enthält der Wellenschnitt des Oszilloskops eine Datenanzahl von mehr als 1.000.000, ® wird das PeakTech 4165 die Daten entsprechend komprimieren. ® Ist die Datenanzahl kleiner als 1.000.000, wird das PeakTech 4165 die lineare Interpolation verwenden.
- Seite 42 6. Einstellen der Anzeigeparameter 6.1. Einstellen der Bildschirmhelligkeit Drücken Sie die Utility-Taste und wählen Sie die Option „Disp Setup" (Anzeige-Einstellung). Drücken Sie F1 , um die Helligkeit („Bright") zu wählen. Mithilfe des Drehknopfes können Sie den Wert ändern und mithilfe der -Pfeiltasten den Cursor nach links und rechts bewegen.
- Seite 43 6.4. Einstellen des Zählers (nur P4125 – 4165) Der Zähler kann ein Signal mit einer Frequenz von 100mHz bis 200MHz messen. Gehen Sie folgendermaßen vor: (1) Drücken Sie die Utility-Taste und wählen Sie die Option „Counter" (Zähler). (2) Schließen Sie das Signal an den Zähleranschluss [20MHz In/Counter] auf der Geräterückseite an.
- Seite 44 7. Einstellen der Ausgabeparameter 7.1. Einstellen der Ausgangslast Der Generator verfügt sowohl für den CH1 Ausgang als auch für den CH2 Ausgang auf dem Bedienfeld über einen eingebauten 50Ω Widerstand. Entspricht die aktuelle Last nicht der eingestellten Last, sind die angezeigte Amplitude und Offset falsch. Diese Funktion wird verwendet, um die angezeigte Spannung der erwarteten Spannung anzugleichen.
- Seite 45 7.3. Einstellen der Baud-Rate (nur P4125 – 4165) Drücken Sie die Utility-Taste und wählen Sie „Output Setup" (Ausgabe-Einstellung). F4 , um die Option „BaudRate" auszuwählen. Drücken Sie Drücken Sie F4 erneut, um zur RS232 Baud-Rate zu wechseln. Vergewissern Sie sich, dass die Baud-Rate der des Computers entspricht. Die optionalen Raten sind: 115.2K, 56K, 38,4K, 9,6K und 4,8K.
- Seite 46 8.3. Zurücksetzen auf Standardeinstellung Drücken Sie die Utility-Taste und wählen Sie die Option „System". Drücken Sie F3 , um die Option „Set to Default" (Auf Standard setzen) auszuwählen, und drücken Sie dann zur Bestätigung F1 . Alle Einstellungen werden nun auf die Standardeinstellung zurückgesetzt.
- Seite 47 Sweep Standard (nur P4125 - 4165) Start/Stopp-Frequenz 100Hz/1kHz Zeit 1 sek Modus Linear Burst Standard (nur P4125 - 4165) Frequenz 1kHz Zählung 1 Zyklus Periode 1 sek Phase 0° Andere Standard Helligkeit Trennzeichen Komma Bildschirmschonerzeit 100 Min. Baud-Rate 115,2K Last High Z Phasenabweichung 0°...
- Seite 48 8.6. Einstellen der Taktgeberquelle Der Funktionsgenerator verfügt über eine interne 20 MHz-Taktquelle und akzeptiert über den [20MHz In]-Anschluss auf der Geräterückseite auch externe Taktquellen. Über den [20MHz Out]-Anschluss (nur P4124 – 4165) auf der Rückseite des Geräts kann aber auch eine 20 MHz-Taktquelle für den Gebrauch mit anderen Geräten ausgegeben werden.
- Seite 49 Dialogfeld auf dem PC-Bildschirm, das Sie durch die Installation des USB-Treibers führt. Der Treiber befindet sich im Ordner „USBDRV" in dem Verzeichnis, in dem die Ultrawave-Kommunikationssoftware installiert wurde, z.B. „C:\Program Files\PeakTech\ultrawave\USBDRV". Port-Einstellung der Software: Führen Sie die Ultrawave-Software aus. Klicken Sie in der Menüleiste auf „Communications" und wählen Sie „Ports-Settings"...
- Seite 50 10. Fehlerbehebung (1) Das Instrument ist eingeschaltet, aber keine Anzeige erscheint. Prüfen Sie, ob der Strom richtig angeschlossen ist. Prüfen Sie, ob das Stromkabel über die richtige Spannung verfügt. Prüfen Sie, ob die Sicherung, die sich unter der Wechselstrombuchse befindet, richtig eingesetzt und in gutem Zustand ist (die Abdeckung kann mithilfe eines flachen Schraubenziehers geöffnet werden).
- Seite 51 1 (P 4120 & 4121) oder 2 (P4124 – 4165) Anzahl an Kanälen Frequenz-Kennlinie Frequenzauflösung: 1 μHz Max. Abtastrate: PeakTech 4120 - 4125: 125 MSa/s PeakTech 4165: 250 MSa/s 1 μHz—5 MHz P 4120 (A) 1 μHz—10 MHz P 4121 / 4124 (A) Sinus 1 μHz—25 MHz...
- Seite 52 ±6.25 V (50 Ω) DC-Offset-Bereich P 4120 (A) / 4121 ±12.5 V (High Z) ±5 V (50 Ω) (AC+DC) P 4124 (A) - 4165 ±10 V (High Z) ± 1%, +1 mV (bei 1kHz Sinus Wellenform), 0V Offset Offset-Genauigkeit 50 Ω (typisch) Ausgangsimpedanz Wiederholungsrate Wiederholungsrate...
- Seite 53 Square Anstiegszeit/Abfallzeit P 4120 (A) / 4121 <25 ns (10% - 90%) (typisch, 1 kHz, 1 V P 4124 (A) <12 ns (10% - 90%) (typisch, 1 kHz, 1 V P 4125 / 4165 <10 ns (10% - 90%) (typisch, 1 kHz, 1 V P 4120 (A) / 4121 <...
- Seite 54 Träger-Wellenformen Sinus Quelle Intern/ Extern Interne, modulierende Wellenformen 50% Tastverhältnis Rechteck FSK-Rate 2 mHz ~ 100 kHz PWM (nur PeakTech 4165) Träger-Wellenformen Impuls Quelle Intern/ Extern Interne, modulierende Wellenformen Sinus, Rechteck, Rampe, Arbitrary Interne Modulationsfrequenz 2 mHz ~ 20 kHz Breitenabweichung Impulsbreite 0,0 ns bis 200,00 µsec...
- Seite 55 Burst (Nur P 4125 – 4165) Wellenformen Sinus, Rechteck, Rampe, Impuls, Arbitrary Arten Count (1 bis 1.000.000 Perioden), endlos, Gated Startphase -360° - +360° (10 ms ～ 500 s) ± 1% Interne Periode Gated Externer Trigger Trigger-Quellen Quelle, Extern oder Manuell Zähler-Spezifikation (Nur P 4125 –...
- Seite 56 Externer Trigger-Eingang (Nur P 4125 - 4165) Pegel TTL-kompatibel Slope Ansteigend oder fallend (auswählbar) Impulsbreite > 100 ns Externer Referenztakt-Eingang (Nur P4124 – 4165) 1 kΩ, AC-gekoppelt Impedanz Gewünschte 100 mV ~ 5 V Eingangsspannungsschwankung Sperrbereich 20 MHz ± 35 kHz Zählereingang (derselbe Anschluss wie Externer Referenztakt-Eingang) (Nur P4125 –...
- Seite 57 Spannungsversorgung Netzteil 220-230 VAC, 100-110 VAC, 50/60 Hz, CAT II Leistungsaufnahme weniger als 18W 110 V 125 V, F4AL Sicherung 220 V 250 V, F2AL Äußere Messbedingungen Temperatur Betriebstemperatur: 0°C ~ +40°C Lagertemperatur: -20°C ~ +60°C ≤ 90% Relative Luftfeuchtigkeit Betriebshöhe Im Betrieb: 3.000 m Nicht im Betrieb: 15.000 m...
- Seite 58 12.2. Anhang B: Reinigung und Pflege Pflege Das Gerät nicht so lagern oder aufbewahren, dass der LCD-Bildschirm über einen längeren Zeitraum direkter Sonneneinstrahlung ausgesetzt ist. Vorsicht: Zur Vermeidung von Schäden, das Gerät nicht Sprays, Flüssigkeiten oder Lösungsmitteln aussetzen. Reinigung Das Gerät so oft auf Schäden untersuchen, wie die Einsatzbedingungen es erfordern. Reinigen des Geräts von außen: Entfernen Sie Staub vom Gerät mit einem weichen Tuch.
- Seite 59 Dieses Handbuch berücksichtigt neueste technische Kenntnisse. Technische Änderungen im Interesse des Fortschritts sind vorbehalten. Hiermit bestätigen wir, dass die Geräte im Werk den in den technischen Daten angegebenen Spezifikationen entsprechend kalibriert werden. Wir empfehlen, das Gerät nach einem Jahr erneut zu kalibrieren. ® © PeakTech 06/2021 EHR/LIE...
- Seite 60 1. Safety Precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2014/35/EU (low voltage), 2011/65/EU (RoHS). Pollution degree 2. To ensure safe operation of the equipment, the following safety precautions must be observed.
- Seite 61 NOTE: This instruction manual has been prepared for a series of PeakTech Generators - all technically developed on the same basis - and therefore have the same basic design, buildup, and operation specifications. However, depending on the model, the individual models differ in their integrated features and technical specifications.
- Seite 62 3. General Characteristics This product is dual-channel multi-function generator which combines Arbitrary Waveform Generation and Function Generation. The product introduces Direct Digital Synthesizer (DDS) technology to provide stable, precise, pure and low distortion signal. The user-friendly interface design and panel layout bring exceptional user experience. Embedded USB Device, USB Host, support USB storage device.
- Seite 63 4. Quick Start 4.1. Front/Rear Panel and User Interface (P4124 – 4165) Figure 0-1 Front panel overview Display the user interface Menu selection Include 5 buttons: F1～F5, activate the corresponding menu buttons Input parameters, include: number, point and plus/minus Number keys sign Knob Change the current highlighted number, also can be used to...
- Seite 64 CH1 Output Turn on/off the output of CH1. The backlight will be lighted Control when CH1 is tuned on. CH1 Output Output signal of CH1 CH1/2 button Switch channel displayed on the screen between CH1 and CH2. Generate the Modulated waveforms, Sweep and Burst; Modulation (Mod) these functions are only used for CH1.
- Seite 65 This signal can be used as external signal source in External Trigger /FSK/Burst Sweep, FSK and Burst mode. Modulation In Modulation waveform input, use it as external signal source RS232 port Through this interface, the generator can be connected to a PC and controlled via PC software AC input connector Power socket Fuse...
- Seite 66 Store/recall the user-defined arbitrary waveform data or Save button instrument state Utility button Set the auxiliary system function. View the build-in help information Help button Output Switch On/ Off this channel. If ON, the button is illuminated CH Output Signal of Channel 1 Foot stool Make the instrument to be tilted for ease of operation Trigger...
- Seite 67 4.3. User Interface Figure 0-3 User interface (take Sine for instance) Current channel (Only 2 CH devices) Parameter 1, display parameter and edit the focused parameter Current signal type or mode The setting menu of current signal or mode Parameter 3, display parameter and edit the focused parameter Parameter 2, display parameter and edit the focused parameter Display current waveform Offset/low level, depends on the highlighted menu item on the right...
- Seite 68 description. If it is found that there is any accessory lost or damaged, please get in touch with your distributor. Check the Complete Instrument If it is found that there is damage to the appearance of the instrument, or the instrument cannot work normally, or fails in the performance test, please get in touch with your distributor.
- Seite 69 5. Front Panel Operation This chapter will deal with the following topics mainly: How to Set Channels How to Output Sine Signals How to Output Square Signals How to Output Ramp Signals How to Output Pulse Signals ...
- Seite 70 5.1. To set channels (P4124 – 4165) To Switch Channels for Display Press CH1/2 button to switch channel displayed on the screen between CH1 and CH2. To Display/Edit Both Channels Press Both button to display the parameters of both channels. To switch channel: Press CH1/2 to switch the editable channel.
- Seite 71 To Turn On/Off Output of Channels Press CH1 or CH2 to turn on/off output of the corresponding channel. The indicator will be lighted when the corresponding channel is tuned on. Channel Copy (1) In signal output interface, press the knob on the front panel to enter Channel Copy menu.
- Seite 72 5.4. To Set the Frequency/Period Press button, the chosen menu item is highlighted, the focused parameter is displayed in Parameter 1. Press F1 button to switch between Frequency/Period. Two methods to change the chosen parameter: Turn the knob to change the value of cursor position. Press direction key to move the cursor.
- Seite 73 5.8. To Set the Low Level Press F3 , confirm whether the "Lo_Level" menu item is highlighted; if not, press F3 to switch into "Lo_Level". In Parameter 3, a cursor appears under the value of offset. Use the knob or the number keys to set the desired value. 5.9.
- Seite 74 5.10. To Set the Duty Cycle (1) Press F4 button, the "Duty" menu item is highlighted, the current value of the Duty cycle is displayed in Parameter 1. (2) Turn the knob to change the value directly; or press the number keys to input the desired value, press F4 to choose "%".
- Seite 75 Parameter 1 Frequency Current signal Channel Load Amplitude Setting menu Offset of Ramp signal Symmetry Parameter 2 Parameter 3 Figure 0-9: The User Interface of Ramp Signal Term Explanation Symmetry: The percentage that the Rising Period takes up the whole Period. 5.12.
- Seite 76 5.13. To Output Pulse Signals Press button to call the user interface of Pulse signal, the Pulse waveform parameters can be set by operating the Pulse setting menu on the right. The parameters of Pulse waveform are: Frequency/Period, Amplitude/High Level, Offset/Low Level, Pulse Width/Duty.
- Seite 77 5.14. To Set the Pulse Width / Duty Cycle (1) Press F4 button, the chosen menu item is highlighted, the focused parameter is displayed in Parameter 1. Press F4 to switch between Pulse Width/Duty. (2) Turn the knob to change the value directly; or press the number keys to input the desired value and choose the unit.
- Seite 78 5.16. To Output Arbitrary Signals Press button to call the user interface of Arbitrary signal, the Arbitrary waveform parameters can be set by operating the Arbitrary setting menu on the right. The menu items of Arbitrary waveform are: Frequency/Period, Amplitude/High Level, Offset/Low Level, Built-in Waveform, Editable Waveform.
- Seite 79 Others DC Heart Round LFMPulse Rhombus Choose other Waveforms Cardiac Back Back to the previous menu Steps for selecting the built-in waveform: (1) Press button, then press F4 to enter the Built-in Wform menu. (2) Press F1 ~ F4 to select Common, Maths, Window or Others. E.g. select Maths to enter the following interface.
- Seite 80 5.19. How to Create a New Waveform →Editable Wform →Create Wform. (1) Enter the operation menu: Press (2) Set the number of waveform points: Press F1 to select "Wform Points", turn the knob or press the number keys to input the desired value and choose the unit. X1, XK, XM respectively represent 1, 1000, 1000,000.
- Seite 81 5.21. How to Edit a Stored Waveform →Editable Wform →Edit Wform. Enter the operation menu: Press Enter the storage path of the desired waveform file. Turn the knob or press direction key to select the desired waveform file. Choose Recall suppress. 5.22.
- Seite 82 5.24. To Generate the Modulated Waveform (P 4125 – 4165) Modulation function is only used for CH1. Press the Mod button, then press F1 to select Mod to generate modulated waveform. The waveform generator can modulate waveform using AM, FM, PM, FSK and PWM. To turn off the modulation, press the Mod button.
- Seite 83 Press F3 to set AM Frequency. The range is 2 mHz～20 kHz (Internal source only). Press F4 to set Mod Depth. The range is 0%～100%. Term Explanation AM Frequency: The frequency of modulating waveform. Mod Depth: The Amplitude Range of modulating waveform. In the 0% Modulation, the output amplitude is the half of the set one.
- Seite 84 5.28. How to set the parameters of FM 1. Press Mod function button, then press F1 to select Mod. 2. Press F1 to switch Mod Type to FM. If the Carrier Waveform is not Sine, the system will switch it to Sine automatically. 3.
- Seite 85 Figure 0-18: The User Interface of PM 5.30. How to set the parameters of PM 1. Press Mod function button, then press F1 to select Mod. 2. Press F1 to switch Mod Type to PM. If the Carrier Waveform is not Sine, the system will switch it to Sine automatically.
- Seite 86 Pulse. In PWM, the width of the Carrier Waveform (Pulse) varies with the instantaneous voltage of the modulating waveform. ® 5.34. How to set the parameters of PWM (only PeakTech 4165) 1. Press Mod function button, then press F1 to select Mod.
- Seite 87 6. Press F3 to set Mod Frequency. The range is 2 mHz～20 kHz (Internal source only). 7. Press F4 to set Width Deviation/Duty Deviation (depends on the P_Width/Duty menu item of the Pulse setting menu when you exit the Modulation mode). The maximum range of the Duty Deviation is the smaller one in [Pulse Duty, 1-Pulse Duty].
- Seite 88 5. Use Start Freq and Stop Freq or Center Freq and Freq Span to set the range of the frequency. Press to select Sta_Freq or Cen_Freq, and set the desired value. 6. Press F4 to select StopFreq or FreqSpan, and set the desired value. 7.
- Seite 89 1. When the output signal is Sine, Square, Ramp, Pulse or Arbitrary waveform, press the Mod button, then press F3 to select Burst. 2. Press button to choose the waveform. Take Sine for instance, press to display the waveform and parameters. You can change the parameters, please refer to “To Set signals”.
- Seite 90 3. Press F3 to switch to Gated. 4. Press to select Start Phase, define the Start and the Stop Point in a waveform. The phase varies from -360° to +360°. For an Arbitrary Waveform, 0° is the first waveform point. 5.
- Seite 91 System Setting. Press Utility again to exit the Utility Menu. 5.44. To recall wave file from Oscilloscope This function can read the waveform file with suffix of (*.ota) which is cut from PeakTech® oscilloscopes and saved to USB device or cut by the software of the oscilloscopes. Then ARB waveform generators can output the same signal as the cut wave.
- Seite 92 Use waveform generators to recall wave: →Editable Wform →SelectWform. Enter the operation menu: Press Enter the following interface: Figure 0-25: Choose storage device Select USBDEVICE, enter The Next Level. Turn the knob or press / direction key to select the saved example.ota waveform file. Figure 0-26: choose the .ota file Choose Recall output, and the tip “Read file successfully”...
- Seite 93 Normally the frequency, amplitude, and offset of the recalled wave are the same as the wave being cut. ® The max data number of PeakTech 4120 - 4125 ARB is 8192. When the wave cut from oscilloscope contains data number more than 8192, ®...
- Seite 94 6.3. To Set the Screen Saver The screen saver will run automatically if no operation is taken for any key within the set time. Press any button to resume. 1. Press Utility and choose Disp Setup, press F3 to select Scrn Svr. 2.
- Seite 95 7. To Set Output Parameter 7.1. To Set the Output Load For either of CH1 Output and CH2 Output on the Front panel, the Generator has a built-in 50Ωseries impendence. If the actual load does not match the set one, the displayed amplitude and offset are incorrect.
- Seite 96 7.3. To Set the Baud Rate (P 4125 – 4165) Press Utility and choose Output Setup, press F4 to select BaudRate, press F4 to switch the RS232 baud rate. Make sure that the Baud Rate matches that of the computer. The optional rates are: 115.2K, 56K, 38.4K, 9.6K and 4.8K.
- Seite 97 8.3. To Return to Default Setting Press Utility and choose System, press F3 to select Set to Default, press F1 to confirm. All the settings will be set to default. The default settings of the system are as follows: Output Default Function Sine Wave...
- Seite 98 Sweep Default (P4125 - 4165) Start/Stop Frequency 100Hz/1kHz Time 1 sec Mode Linear Burst Default (P4125 - 4165) Frequency 1kHz Count 1 Cycle Period 1 sec Phase 0° Others Default Brightness Separator Comma Screen Saver time 100 minutes Baud Rate 115.2K Load High Z...
- Seite 99 8.6. To Set the Clock Source The waveform generator provides a 20 MHz internal clock source and also accepts external clock source input from the [20MHz In] connector at the rear panel. It can also output a 20 MHz clock source from the [20MHz Out] connector (P4124 – 4165) for other device to use.
- Seite 100 PC screen and guide you to install the USB driver. The driver is in the "USBDRV" folder under the directory where the ultrawave communication software is installed, such as "C:\Program Files\PeakTech\ultrawave\USBDRV". Port setting of the software: Run the ultrawave software; click "Communications" in the menu bar, choose "Ports-Settings", in the setting dialog, choose "Connect using"...
- Seite 101 10. Troubleshooting (1) The instrument is powered on but no Display Check if the power is connected properly. Check if the Power Switch is in the proper voltage scale. Check if the fuse which is below the AC Power socket is used appropriately and in good condition (the cover can be pried open with a straight screwdriver).
- Seite 102 1 (P 4120 (A) & 4121) or 2 (P4124 – 4165) Numbers of channel Frequency Characteristic Frequency resolution: 1 μHz Max. Sampling Rate: PeakTech 4120 (A) - 4125: 125 MSa/s PeakTech 4165: 250 MSa/s 1 μHz—5 MHz P 4120 (A) 1 μHz—10 MHz...
- Seite 103 ±6.25 V (50 Ω) DC Offset Range P 4120 (A) / 4121 ±12.5 V (High Z) (AC+DC) ±5 V (50 Ω) P 4124 (A) - 4165 ±10 V (High Z) DC Offset Accuracy ± 1%, +1 mV (at 1kHz sinus waveform), 0V offset 50 Ω...
- Seite 104 Overshoot < 5% P 4120 (A) 50% fixed 20% - 80% (< 1 MHz) P 4121 - 4125 Duty Cycle 50% (1 MHz - 5 MHz) 20% - 80% (< 10 MHz) P 4165 50% (> 10 MHz) Ramp Linearity <...
- Seite 105 Carrier Waveforms Sine Source Internal/ External Internal Modulating Waveforms 50% duty cycle square FSK Rate 2 mHz - 100 kHz PWM (only PeakTech 4165) Carrier Waveforms Pulse Source Internal/ External Internal Modulating Waveforms Sine, Square, Ramp, Arbitrary Internal Modulating Frequency...
- Seite 106 Counter Specification (Only P4125 – 4165) Function Frequency, period, positive Pulse width, Duty Frequency Range Single channel: 100 mHz - 200 MHz Frequency Resolution 6 digits/second Voltage Range and Sensitivity (non-modulation signal) DC offset range ±1.5 VDC DC coupled 100 mHz - 100 MHz 20 mV - ±5 V AC+DC 100 MHz - 200 MHz...
- Seite 107 Counter Input (share the same port as External Reference Clock Input) (Only P4125 – 4165) DC offset range ±1.5 V DC 100 mHz - 100 MHz 20 mV - ±5 V AC+DC coupled Manual mode 100 MHz - 200 MHz 40 mV - ±5V AC+DC 1 Hz - 100 MHz...
- Seite 108 Mechanical Specifications Dimension (W x H x D) 235mm × 110mm × 295mm Weight 3 kg 12. Appendix 12.1. Appendix A: Enclosure Standard Accessories: A power cord A USB cable A CD (included application software, USB-driver, operation manual) ...
- Seite 109 We recommend to calibrate the unit again, after one year. ® © PeakTech 07/2021 EHR/LIE PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-973398 99 info@peaktech.de www.peaktech.de...
