Anleitung | APP 0.6 - 1.0, APP 1.5 - 2.5 und APP 3.0 - 3.5

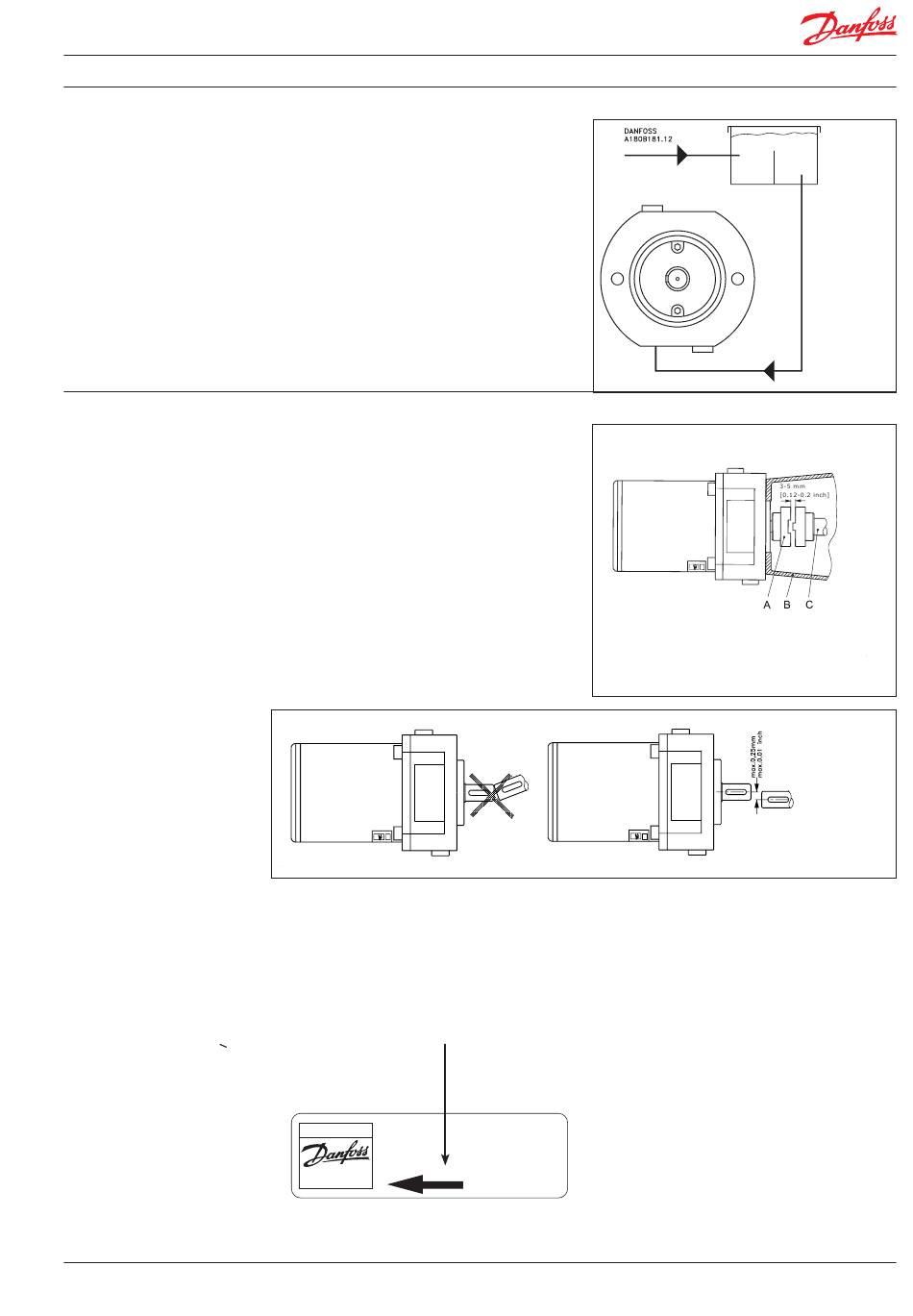

3. Aufbau der
Pumpeneinheit
© Danfoss | DCS (im) | 2021.12
Die Saugleitung der Pumpe sollte relativ weit
oben über dem Speicherboden platziert werden,
um zu verhindern, dass abgelagerte Partikel in
die Pumpe gelangen .
Wir empfehlen eine Art Abtrennung (eine Wand),
um das Ein- vom Austrittsende des Speichers zu
trennen .
Überwachung
Es wird empfohlen, die folgenden Bedingungen
kontinuierlich zu überwachen:
• Wasserstand im Speicher
• Verschmutzung des Filters
• Druck (Ein- und Austrittsseite der Pumpe)
3.1 Montage
(Siehe auch Hinweise in „Richtig und
Falsch" . )
Wenn eine alternative Montageart gewünscht
wird, wenden Sie sich bitte an Danfoss High
Pressure Pumps .
Ordnungsgemäße Toleranzen auswählen, um
eine einfache Montage der elastischen Kupplung
ohne Werkzeuge zu garantieren .
Bitte die empfohlenen Längentoleranzen der
ausgewählten Kupplung einhalten, da eine auf
die Pumpe wirkende Axiallast zu Beschädigun-
gen der Pumpe führt .

3.2 Drehrichtung

Die Drehrichtung wird durch einen Pfeil auf der
Kennzeichnung der Pumpe angezeigt .
Pump
Type APP
Serial no.
Code no.
MADE IN DENMARK
A: Elastische Kupplung
B: Kupplungsglocke
C: Motorwelle

3.3 Einbaulage

Die Pumpe kann in jeder beliebigen horizontalen
Einbaulage montiert werden .
Eine vertikale Einbaulage ist nur möglich, wenn
die Pumpe so montiert wird, dass die Welle nach
oben zeigt .
180R9262 | AQ213186503064de-001402 | IOM APP 0 .6-1 .0 Pumps |
37
