Steuersätze: Anleitung
Einbauen von vorderem Steuersatz/Gabel
1.
Den Steuersatz/die Gabel montieren und die
Kompressionsschraube (1) festziehen.
2.
Die Schraube (12) und die Unterlegscheibe (11)
einbauen.
HINWEIS: Wird dies in umgekehrter Reihenfolge
ausgeführt, kann dies zur einer Fehlausrichtung der
Baugruppe führen.
Entfernen der Lenkseilzüge vor Ausbau der
Steuersätze
Anweisungen zur Entfernung der Lenkseilzüge sind auf
den Seiten 3 und 4 zu finden.
HINWEIS: Werden die Lenkseilzüge vor dem Ausbau des
Steuersatzes nicht entfernt, können sie vom Gewicht des
Gabelschafts beschädigt werden.
Überprüfen der Steuersatzfestigkeit
1.
2.

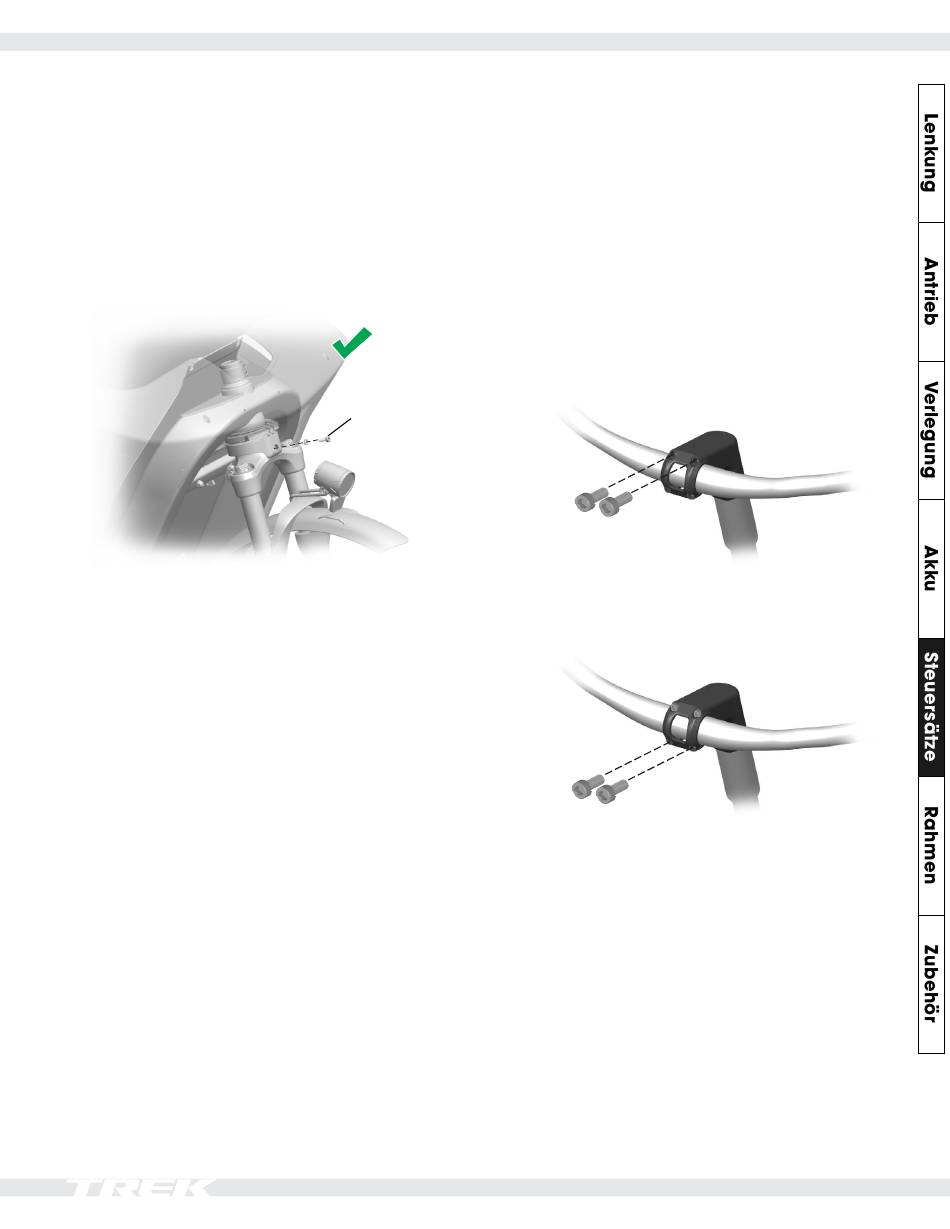

Anzugsreihenfolge der Vorbauklemmschrauben
1.
Schraube
als Letztes
einsetzen
2.
Den Vorbau (3) festhalten und nach oben/unten
und vorne/hinten bewegen, um sicherzustellen,
dass der Steuersatz sachgemäße montiert und
ordnungsgemäß festgezogen ist. Die Lenkung sollte
direkt ansprechen und keinerlei Spiel aufweisen.
Weist sie Spiel auf, die Baugruppe erneut montieren
und die Steuersatzteile je nach Bedarf festziehen
(siehe Seite 17).
Die oberen zwei Schrauben mit 10 Nm festziehen.
Die unteren zwei Schrauben mit 10 Nm festziehen.
