Antrieb: Abdeckung Der Antriebseinheit - Trek 2023 FETCH+ 4 Wartungshandbuch

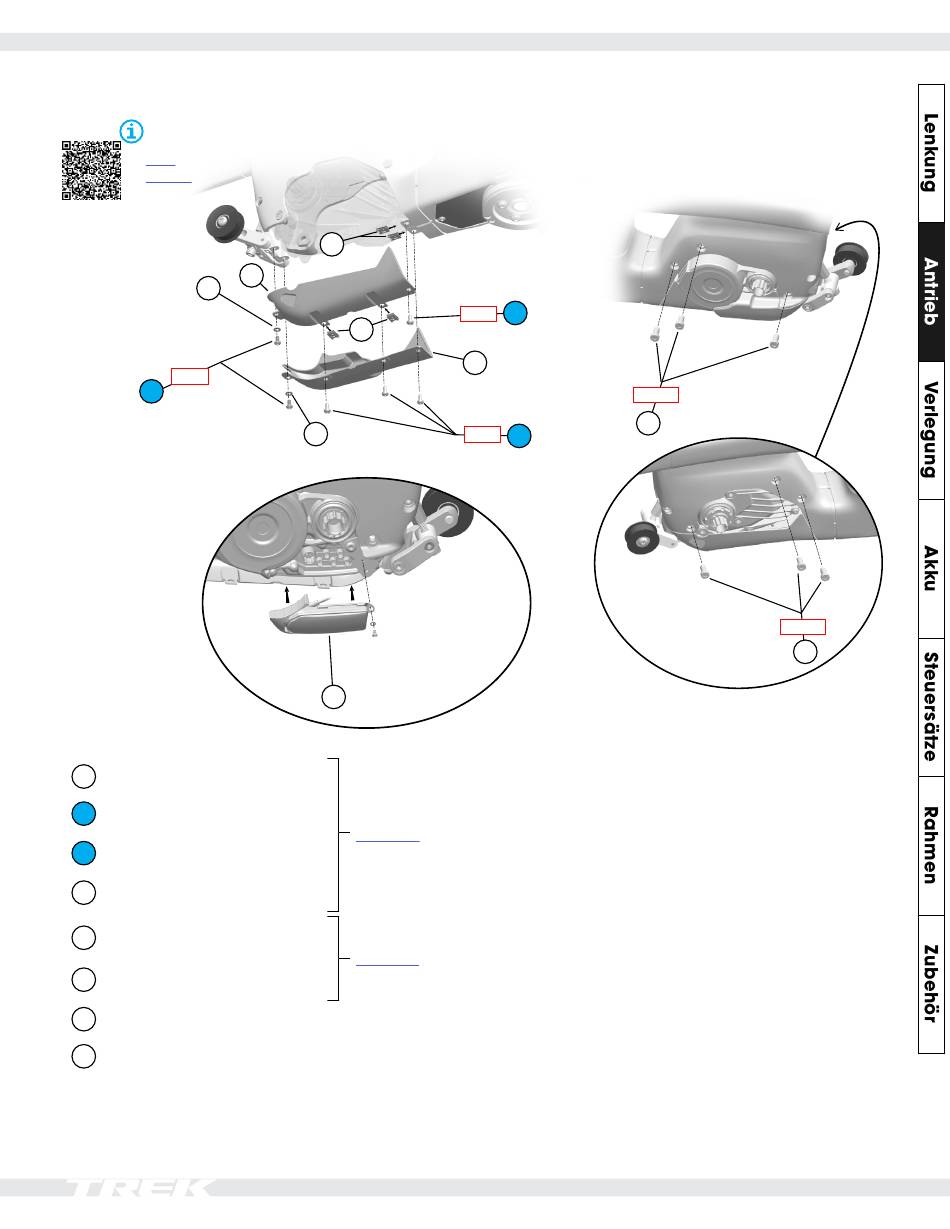

Antrieb: Abdeckung der Antriebseinheit

Hier
oder
klicken
1
4 Nm
2
1
Unterlegscheiben (M5)
2 Schrauben, T25 (M5 x 10 mm)
Schrauben, T25
3
(M4.8 x 13 mm)
4 Blechmuttern (M4.8)
Abdeckung Antriebseinheit
5
(Nichtantriebsseite)
Abdeckung Antriebseinheit
6
(Antriebsseite)
7 Montageschrauben, T40 (M8 x 16 mm) – *1270.016.470
8 Bosch ConnectModule BCM3100 – *EB13.200.02L
*Bosch-Teilenummern sind nicht auf trekbikes.com erhältlich.
4
6
4
1
8
5284548
5280792
2 Nm 3
5
20 Nm
2 Nm
3
2023 Fetch+ 4
7
20 Nm
7
6
