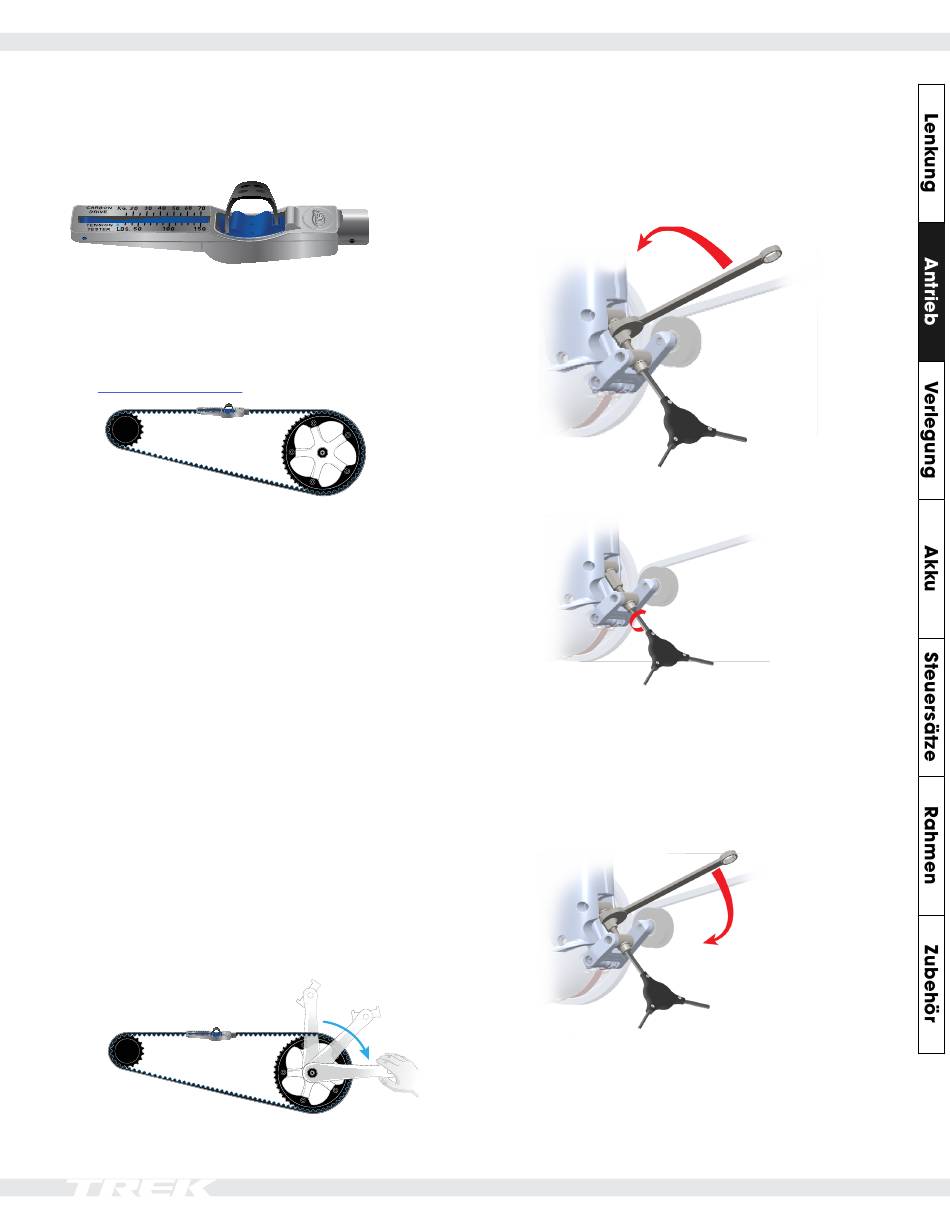

Antrieb: Anpassen der Riemenspannung
Messen der Riemenspannung
GEWÜNSCHTE SPANNUNG: 45 - 60 Hz
Krikit-Spannungsmessgerät von Gates
1.
Die Riemenspannung mithilfe eines
Spannungsmessgeräts (wie etwa den Gates Krikit)
messen (siehe technisches Handbuch auf
gatescarbondrive.com).
Quelle: Gates Corporation
TIPP: Außerdem kann die Spannung mithilfe der
unten aufgelisteten Verfahren gemessen werden.
Für die genausten Ergebnisse empfiehlt Trek die
Verwendung des Krikit-Spannungsmessgeräts von
Gates.
• Messung per Finger: Den Riemen in der Mitte
herunterdrücken. Die vertikale Bewegung sollte
zwischen 6 und 12 mm betragen.
• Mithilfe der Carbon Drive-App von Gates auf dem
Telefon: Diese App misst die Riemenspannung
mithilfe des Schalls. Für eine optimale
Riemenspannung die obenstehende gewünschte
Spannung verwenden.
2.
Die Kurbeln eine Viertelumdrehung rotieren und die
Riemenspannung erneut messen. Diesen Schritt an
vier verschiedenen Kurbelarmpositionen messen und
die Ergebnisse mitteln. Bei zu geringer Spannung
den Riemen anhand der Anleitung auf der rechten
Seite spannen.
HINWEIS: Wenn die einzelnen Messungen
stark voneinander abweichen, ist das vordere
Zahnriemenblatt eventuell falsch ausgerichtet (siehe
Seite 9).
Quelle: Gates Corporation
Spannen des Riemens
1.
Die Spannschraube (7) fixieren und die
Kupplungsmutter (11) mit einem 13-mm-Schlüssel
lösen.
2.
Die Spannschraube (7) so weit anziehen, bis die
korrekte Riemenspannung erreicht ist.
3.
Die Riemenspannung in verschiedenen
Kurbelarmpositionen überprüfen und die Ergebnisse
mitteln. Die Spannschraube (7) bei Bedarf festziehen
oder lösen.
4.
Die Spannschraube (7) fixieren und die
Kupplungsmutter (11) mit einem 13-mm-Schlüssel
festziehen.
5.
Die Kurbelarme vorwärts und rückwärts drehen, um
sicherzustellen, dass der Riemen auf der Riemen-
rolle (1) zentriert ist.
6.
Die Spannung überprüfen und gegebenenfalls anpas-
sen.
