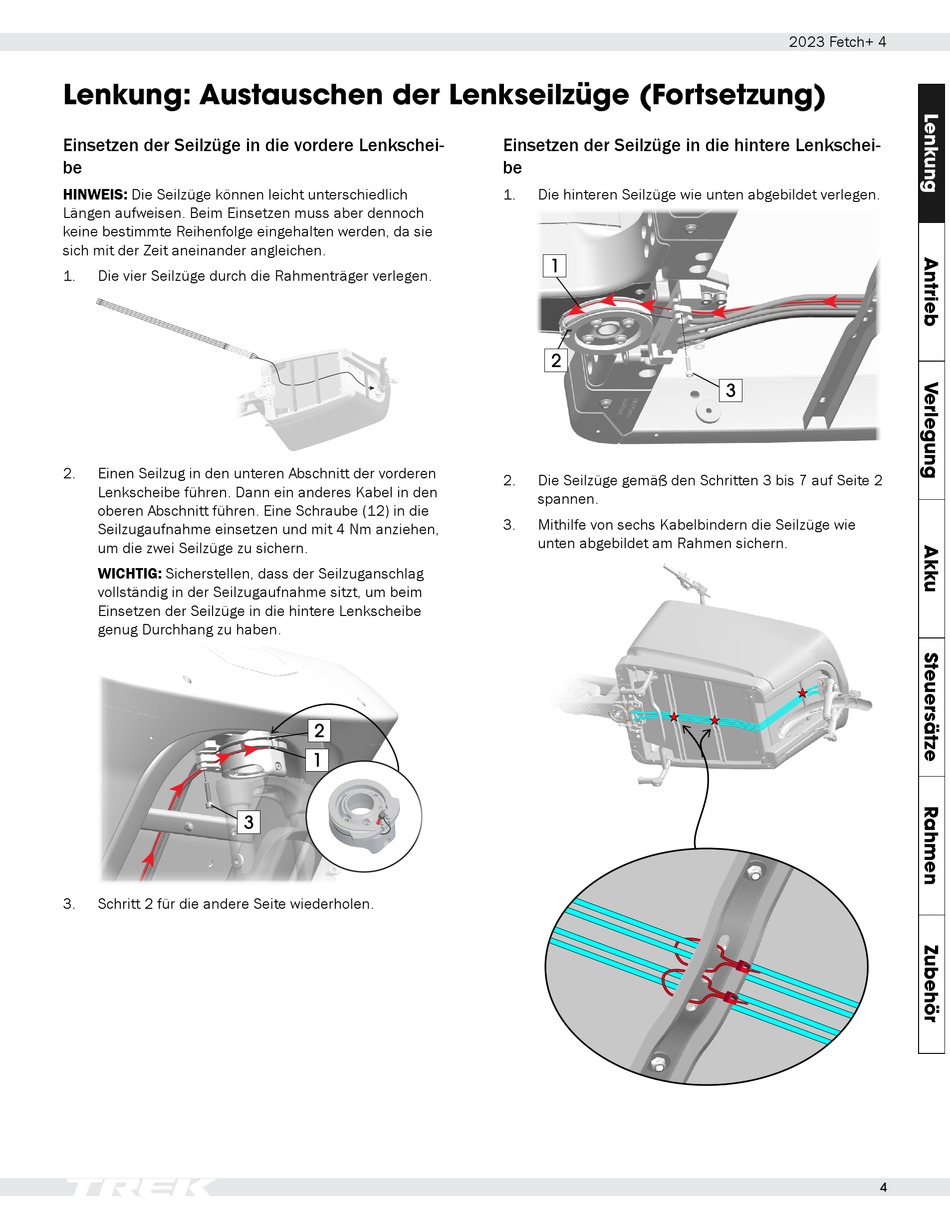

Lenkung: Austauschen der Lenkseilzüge (Fortsetzung)
Einsetzen der Seilzüge in die vordere Lenkschei-
be
HINWEIS: Die Seilzüge können leicht unterschiedlich
Längen aufweisen. Beim Einsetzen muss aber dennoch
keine bestimmte Reihenfolge eingehalten werden, da sie
sich mit der Zeit aneinander angleichen.
1.
Die vier Seilzüge durch die Rahmenträger verlegen.
2.
Einen Seilzug in den unteren Abschnitt der vorderen
Lenkscheibe führen. Dann ein anderes Kabel in den
oberen Abschnitt führen. Eine Schraube (12) in die
Seilzugaufnahme einsetzen und mit 4 Nm anziehen,
um die zwei Seilzüge zu sichern.
WICHTIG: Sicherstellen, dass der Seilzuganschlag
vollständig in der Seilzugaufnahme sitzt, um beim
Einsetzen der Seilzüge in die hintere Lenkscheibe
genug Durchhang zu haben.
3.
Schritt 2 für die andere Seite wiederholen.
2
1
3
Einsetzen der Seilzüge in die hintere Lenkschei-
be
1.
Die hinteren Seilzüge wie unten abgebildet verlegen.
1
2
2.
Die Seilzüge gemäß den Schritten 3 bis 7 auf Seite 2
spannen.
3.
Mithilfe von sechs Kabelbindern die Seilzüge wie
unten abgebildet am Rahmen sichern.
2023 Fetch+ 4
3
4
