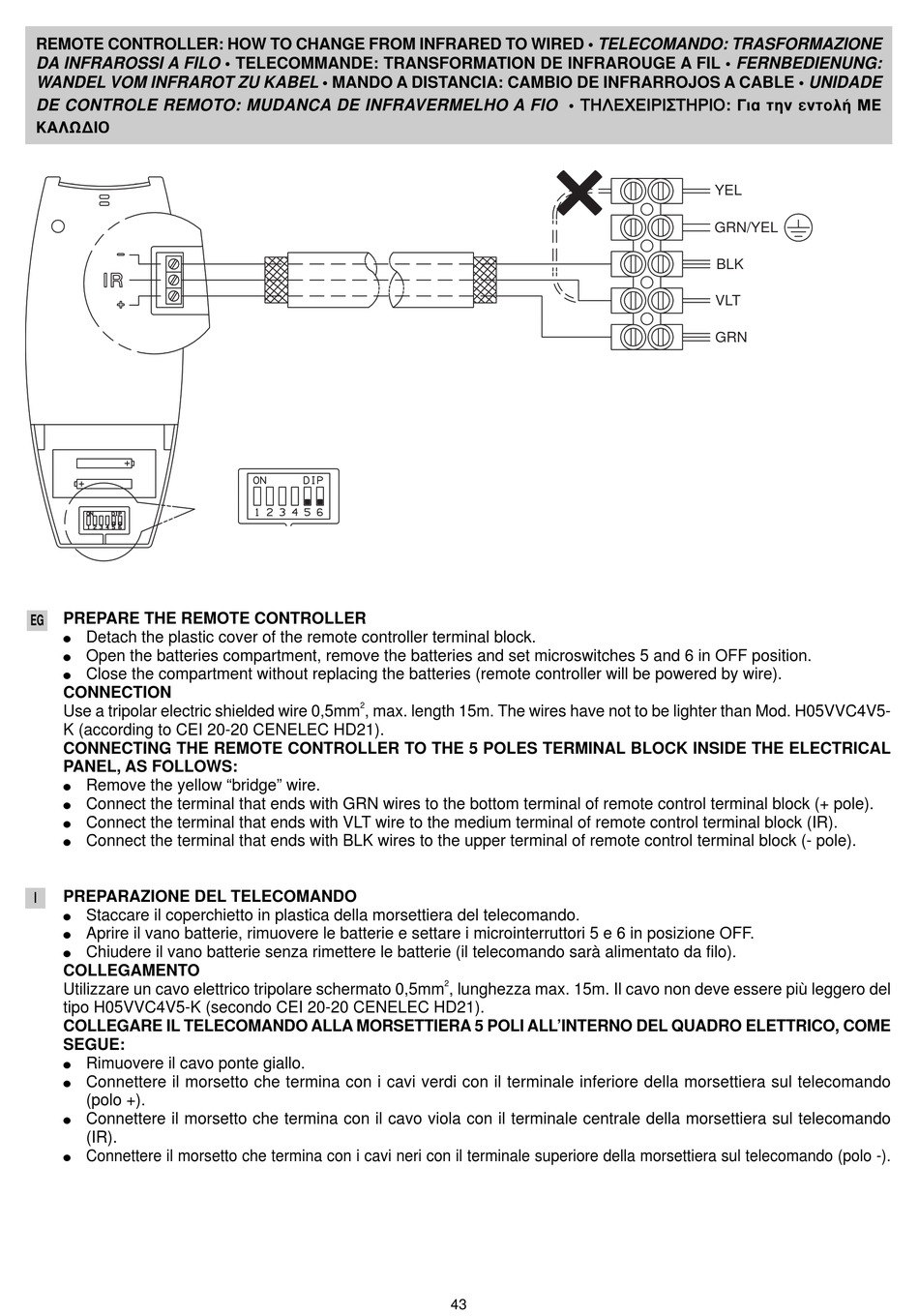

REMOTE CONTROLLER: HOW TO CHANGE FROM INFRARED TO WIRED • TELECOMANDO: TRASFORMAZIONE
DA INFRAROSSI A FILO • TELECOMMANDE: TRANSFORMATION DE INFRAROUGE A FIL • FERNBEDIENUNG:
WANDEL VOM INFRAROT ZU KABEL • MANDO A DISTANCIA: CAMBIO DE INFRARROJOS A CABLE • UNIDADE
DE CONTROLE REMOTO: MUDANCA DE INFRAVERMELHO A FIO • T T H H L L E E C C E E I I R R I I S S T T H H R R I I O O : °È· ÙËÓ ÂÓÙÔÏ‹ ª∂
∫∞§ø¢π√
PREPARE THE REMOTE CONTROLLER
EG
Detach the plastic cover of the remote controller terminal block.
●
Open the batteries compartment, remove the batteries and set microswitches 5 and 6 in OFF position.
●
Close the compartment without replacing the batteries (remote controller will be powered by wire).
●
CONNECTION
Use a tripolar electric shielded wire 0,5mm
K (according to CEI 20-20 CENELEC HD21).
CONNECTING THE REMOTE CONTROLLER TO THE 5 POLES TERMINAL BLOCK INSIDE THE ELECTRICAL
PANEL, AS FOLLOWS:
Remove the yellow "bridge" wire.
●
Connect the terminal that ends with GRN wires to the bottom terminal of remote control terminal block (+ pole).
●
Connect the terminal that ends with VLT wire to the medium terminal of remote control terminal block (IR).
●
Connect the terminal that ends with BLK wires to the upper terminal of remote control terminal block (- pole).
●
PREPARAZIONE DEL TELECOMANDO
I
Staccare il coperchietto in plastica della morsettiera del telecomando.
●
Aprire il vano batterie, rimuovere le batterie e settare i microinterruttori 5 e 6 in posizione OFF.
●
Chiudere il vano batterie senza rimettere le batterie (il telecomando sarà alimentato da filo).
●
COLLEGAMENTO
Utilizzare un cavo elettrico tripolare schermato 0,5mm
tipo H05VVC4V5-K (secondo CEI 20-20 CENELEC HD21).
COLLEGARE IL TELECOMANDO ALLA MORSETTIERA 5 POLI ALL'INTERNO DEL QUADRO ELETTRICO, COME
SEGUE:
Rimuovere il cavo ponte giallo.
●
Connettere il morsetto che termina con i cavi verdi con il terminale inferiore della morsettiera sul telecomando
●
(polo +).
Connettere il morsetto che termina con il cavo viola con il terminale centrale della morsettiera sul telecomando
●
(IR).
Connettere il morsetto che termina con i cavi neri con il terminale superiore della morsettiera sul telecomando (polo -).
●
2
, max. length 15m. The wires have not to be lighter than Mod. H05VVC4V5-
2
, lunghezza max. 15m. Il cavo non deve essere più leggero del
43
YEL
GRN/YEL
BLK
VLT
GRN
