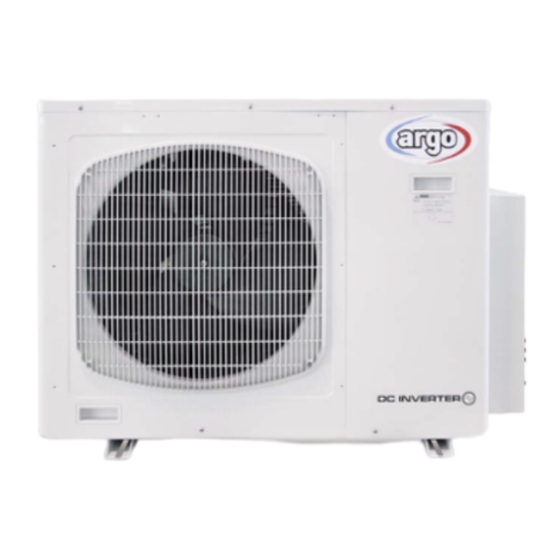

Argo AEI1G65EMX Installationsanleitungen
Split-klimagerät
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EG
I
INSTALLATION INSTRUCTIONS • ISTRUZIONI D'INSTALLAZIONE
NOTICE D'INSTALLATION • INSTALLATIONSANLEITUNGEN
F
INSTRUCCIONES DE INSTALACION • INSTRUÇÕES DE INSTALAÇÃO
O O D D H H G G I I E E S S T T O O P P O O Q Q E E T T H H S S H H S S
D
E
P
GR
AEI1G65EMX
AEI1G65EMX3PH
Split air conditioner system • Condizionatore d'aria split system
Climatiseurs split • Split-klimagerät
Acondicionador de aire de consola partida sistema split • Aparelho de ar condicionado-Sistema Split
ΔΙΑΙΡΟΥΜΕΝΕΣ ΜΟΝΑΔΕΣ ΚΛΙΜΑΣΜΟΥ
37.4255.124.01
02/2017
Inhaltsverzeichnis
Verwandte Anleitungen für Argo AEI1G65EMX
Inhaltszusammenfassung für Argo AEI1G65EMX
-
Seite 20: Besondere Vorsichtsmassnahmen
WICHTIG! • Dieses System benutzt hochgefährliche Spannungen. Beachten Sie mit größter Aufmerksamkeit den Bitte vor Arbeitsbeginn lesen Stromaufplan und diese Anleitungen, wenn Sie Leitungen verlegen. Unsachgemäße Verbindungen Diese Klimaanlage entspricht strengen Sicherheits- und unzureichende Erdung können Unfallverletzungen oder Betriebsnormen. Tod verursachen. Für den Installateur oder Bediener dieser Anlage ist es •... -
Seite 21: Vermeiden Sie
Wahl des Installationsortes VERMEIDEN SIE • Wärmequellen, Sauggebläse. • Direkte Sonneneinstrahlung. • Feuchte, luftfeuchte oder unhebene Stellen. • Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln zu bohren. WAS SIE TUN SOLLTEN • Wählen Sie eine Stelle, an der es so kühl wie möglich und leicht belüftet ist. - Seite 22 3 INDOOR UNITS 1 PHASE POWER SUPPLY AC 380-415V 1 INDOOR UNIT 3PHASE 50Hz 3 PHASE POWER SUPPLY AC 380-415V 3PHASE 50Hz 2 INDOOR UNITS 3 PHASE...
-
Seite 23: Träge Sicherung
Überspannungsschutz Kategorie III verfügt. 380 - 415 3N ~ 50 Hz KABEL-LÄNGE UND QUERSCHNITT UND TRÄGE SICHERUNGEN MODEL L ("A") m L ("B") m L ("C") m AEI1G65EMX 0,75 16 A MONO SPLIT DUAL SPLIT EMX3PH TRIAL SPLIT 12,5 A Stromversorgungskabel A: Elektrisches mehradriges Kabel;... -
Seite 24: Begrenzung Der Verrohrungslänge Und Des Erhöhungsunterschieds
BEGRENZUNG DER VERROHRUNGSLÄNGE UND DES ERHÖHUNGSUNTERSCHIEDS BEI LIEFERUNG ZUSÄTZLICHES KÜHLMITTEL L Tot. (m) L n (m) L Tot. (m) L n (m) MONO SPLIT AEI1G65 DUAL SPLIT TRIAL SPLIT L Tot. = Gesamtverrohrungslänge (L1 + L2 + L3...) Ln = Begrenzung der Verrohrungslänge der einzelnen Inneneinheit (n=1,2,3...) ZUSÄTZLICHE KÜHLMITTELMENGE Für Verrohrung 1/4 “... -
Seite 25: Mitgeliefertes Zubehor
Kombinationenstafel Ausseneinheit - Inneneinheit System Ausseneinheit Inneneinheit - Kühlrohre Inneneinheit - Kühlrohre Inneneinheit - Kühlrohre AEI1G65EMX mono split AEI1G65EMX3PH AEI1G65EMX dual split AEI1G65EMX3PH AEI1G65EMX trial split AEI1G65EMX3PH A - B - C = Inneneinheit Größe (Siehe das Katalog) Stromversorgung: EMX = 220 - 240 V ~ 50 Hz EMX3PH = 380 - 415 3N ~ 50 Hz Für die Installation notwendige Erzeugnisse (nicht... -
Seite 39: Indoor Units
E E p p i i l l o o g g h h v v t t o o u u c c w w v v r r o o u u e e g g k k a a t t a a v v s s t t a a s s h h " " t t h h " " e e x x w w t t e e r r i i k k h h v v " " •... - Seite 40 3 INDOOR UNITS 1 PHASE POWER SUPPLY AC 380-415V 1 INDOOR UNIT 3PHASE 50Hz 3 PHASE POWER SUPPLY AC 380-415V 3PHASE 50Hz 2 INDOOR UNITS 3 PHASE...
- Seite 41 M M H H K K O O S S , , T T O O M M H H K K A A L L W W D D I I W W N N K K A A I I A A S S F F A A L L E E I I E E S S E E P P I I B B R R A A D D U U N N O O M M E E N N H H S S E E N N E E R R G G E E I I A A S S MODEL L ("A") m L ("B") m L ("C") m AEI1G65EMX 0,75 16 A MONO SPLIT DUAL SPLIT...
- Seite 42 O O R R I I A A M M H H K K O O U U S S S S W W L L H H N N W W N N S S U U N N D D E E S S H H S S K K A A I I D D I I A A F F O O R R A A E E P P I I P P E E D D O O U U STANTAR YUKTIKOU PROSQETH YUKTIKOU L Tot.
- Seite 43 P P iv n n a a k k a a w w S S u u n n d d u u a a s s m m o o v v " " u u n n i i d d a a d d e e E E x x w w t t e e r r i i k k e e v v " " m m o o n n a a v v d d e e " " - - E E s s w w t t e e r r i i k k e e v v " " m m o o n n a a v v d d e e " " MONTELO Exwterikev " monav d e" Eswterikev " monav d e" (a) Eswterikev " monav d e" (b) Eswterikev " monav d e" (c) AEI1G65EMX mono split AEI1G65EMX3PH AEI1G65EMX dual split AEI1G65EMX3PH...
- Seite 44 TUBES CONNECTION • CONNESSIONE TUBI • CONNEXION DES TUBES • ROHRESANSCHLUß • CONEXIÓN DE TUBOS • LIGAÇÃO DOS TUBOS • S S U U N N D D E E S S H H S S W W L L V V H H N N W W N N N°...
- Seite 45 N° 2 INDOOR UNITS EMIX PORT: SEE EMIX UNIT OR EMIX TANK INSTALLATION MANUAL EMIX PORT: SEE EMIX UNIT OR EMIX TANK INSTALLATION MANUAL EMIX PORT: SEE EMIX UNIT OR EMIX TANK INSTALLATION MANUAL...
- Seite 46 N° 3 INDOOR UNITS EMIX PORT: SEE EMIX UNIT OR EMIX TANK INSTALLATION MANUAL EMIX PORT: SEE EMIX UNIT OR EMIX TANK INSTALLATION MANUAL...
- Seite 47 OUTDOOR UNIT • UNITÀ ESTERNA • UNITE EXTERIEUR • AUßENEINHEIT • UNIDAD EXTERIOR • UNIDADE EXTERIOR • E E X X W W T T E E R R I I K K H H M M O O N N A A D D A A Minimum operation and maintenance area Area minima di esercizio e manutenzione.
- Seite 48 Use insulated copper tube. Cut approximate 30-50 cm. longer than actual distance between units. min. 8 mm min. 8 mm Utilizzare del tubo in rame isolato. Tagliare con lunghezza maggiorata di 30-50 cm. oltre la distanza tra le unità. Utiliser du tube en cuivre isolé. Couper à une longueur de 30-50 cm. en plus de la distance entre les unités.
- Seite 49 Lubricate Para obtener un buen abocardado hay que cumplir con las siguientes características: - superficie interior lisa y pulida - borde exterior uniforme y liso - tavellanadura cónica de longitud uniforme. Lubricar con aceite anticongelante las superficies de contacto, luego atornillar a mano. Uma boa dilatação deve ter as seguintes características: - a superfíce interna brilhante e macia - a borda exterior macia...
- Seite 50 Air purging of internal unit and refrigerant tubes. Connect the vacuum pump to the outside unit as shown in the figure. Air and moisture have undesiderable effects on the refrigerant system. Spurgo aria unità interna e tubi di collegamento. Collegare la pompa del vuoto all'unità...
- Seite 51 Connect the indoor units using, if required, the adapter on the low pressure valves. Remove caps from service valves of both tubes. Then start vacuum pump and let it run for the time indicated in the table (vacuum 10 mm Hg abs.). Collegare le unità...
- Seite 52 With vacuum pump still running close the low pressure knob on valve manifold. Then stop vacuum pump. Using an hexagonal key, open the service valve on small tube, then close it after 10 seconds. Check tightness of all joints using liquid soap.
- Seite 53 BASIC FUNCTIONS OF THE SERVICE VALVES • FUNZIONI PRINCIPALI DELLE VALVOLE • FONCTIONS DE BASE DE VALVES DE SERVICE • FUNKTION DER ABSPERRVENTILE • PRINCIPALES FUNCIONES DE LAS VALVULAS • FUNÇÕES PRINCIPAIS DAS VÁLVULAS • B B A A S S I I K K E E S S L L E E I I T T O O U U R R G G I I E E S S B B A A L L B B I I D D W W N N Narrow tube service Wide tube service Action...
- Seite 54 Complete insulation of refrigerant tubes; wrap with armoning tape. Fix and support tubes with brackets. Seal hole in the wall, if necessary. Completare l'isolamento, proteggere con nastratura, fissare e supportare con staffe; se necessario sigillare il foro di passaggio nel muro. Compléter l'isolation, des tubes, les protéger avec des rubans les, fixer avec des brides;...
- Seite 55 Turn on the unit's operating switch and start cooling operation. When the low-pressure gauge reading falls to 1 to 0,5 Kg/cm , close the wide tube valve and then quickly turn off the unit. Remove the valve manifold. Repeat the operations for each circuit At that time, PUMP DOWN has been completed and all refrigerant gas will have been collected in the outdoor unit.
- Seite 57 ADDRESSING EXAMPLE - ESEMPIO DI INDIRIZZAMENTO - EXEMPLE D’ADRESSAGE - ADRESSIERUNG BEISPIEL - EJEMPLO DE DIRECCIONAMIENTO - EXEMPLO DE ENDEREÇAMENTO - ·ÓÙÈÌÂÙÒ ÈÛË ·Ú¿‰ÂÈÁÌ· OUTDOOR UNIT INDOOR UNITS ADDRESS C ADDRESS B CEILING ADDRESS A...
- Seite 59 Internen Gebrauch. Werkseinstellung nicht verändern. Wenn geändert, wird die Einheit nicht einwandfrei ausführen. Abtauart Auswahl: GESCHLOSSEN: die Einheit wird automatisch zwischen Rückzyklus Abtauung und Dauerbetrieb Abtauung auswählen. OFFEN: Die Einheit läuft nur mit Rückzyklus Abtauung. Nur Heizung Option Auswahl: OFFEN: Die Einheit kann in Heizung und Kühlungsbetrieb ausführen. GESCHLOSSEN: die Einheit wird in nur Heizungsbetrieb laufen.
- Seite 60 Via Alfeno Varo, 35 - 25020 Alfianello - BS - Italy Tel. +39 0331 755111 - Fax +39 0331 755501 www.argoclima.com...
