MONTAGE

3/4" Tek Screw (58)–8
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des
Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beeinflus-
sen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und
einem milden, nicht-Schleifmittel Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenziehe
und verstellbarer Schraubenschlüssel

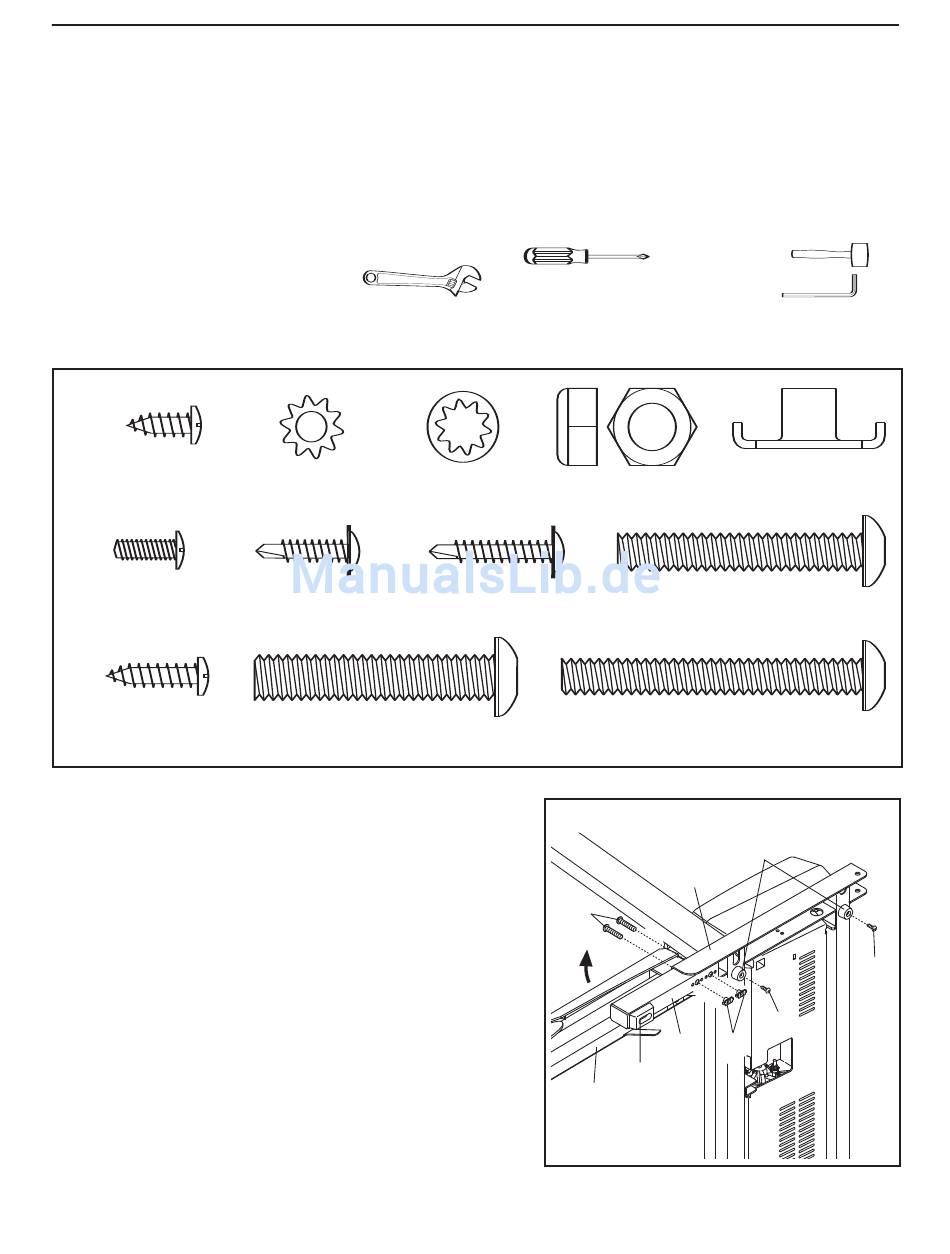

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Sollten Sie ein Teil nicht finden,
überprüfen Sie bitte, ob es nicht schon an einem andern Teil angebracht worden ist.
1/2" Schraube
(48)–3
Silberne Erdleitungs-
schraube (75)–1
3/4" Schraube (2)–9
1. Achten Sie darauf, dass das Netzkabel nicht
eingesteckt ist. Mit Hilfe einer zweiten Person, kippen
Sie den Lauftrainer auf seine linke Seite, wie gezeigt.
Legen Sie den Rahmen (86) teilweise zusammen, so
dass der Lauftrainer sicherer ist. Legen Sie den
Lauftrainer erst ganz zusammen wenn die Montage
komplett ist.
Stecken Sie eine Verlängerungsstange (63) in die Basis
der Pfosten (69); das Verlängerungsstangenpolster (61)
muss dabei so wie gezeigt ausgerichtet sein. Falls er-
forderlich, verwenden Sie einen Gummihammer, um die
Verlängerungsstange ganz einzuführen. Halten Sie nun
zwei Verlängerungsstangenmuttern (46) unten an die
Verlängerungsstange an. Stecken Sie dann zwei
Verlängerungsstangenschrauben (93) von der anderen
Seite durch die Verlängerungsstange hindurch und
ziehen Sie die Schrauben fest in die Muttern.
Befestigen Sie die zwei Basispolster (57) mit zwei 1"
Bohrschrauben (39) an der Pfostenbasis (69).
Kleine Zahnscheibe
(24)–7
3/4" Bohrschraube
1" Bohrschraube (39)–4
(58)–2
Rad-Schraube (64)–2
5/16" Star
Washer (48)–4
zu der beigelegten Innensechskantschlüssel
Haltestangen-
Zahnscheibe
Mutter (13)–2
(95)–2
1
93
86
6
1/2" Screw (119)–1
, Gummihammer
Verlängerungsstan-
genmutter (46)–4
Verlängerungsstange-
schraube (93)–4
Haltestangenschraube (37)–2
57
69
39
63
46
61
,
.
39
