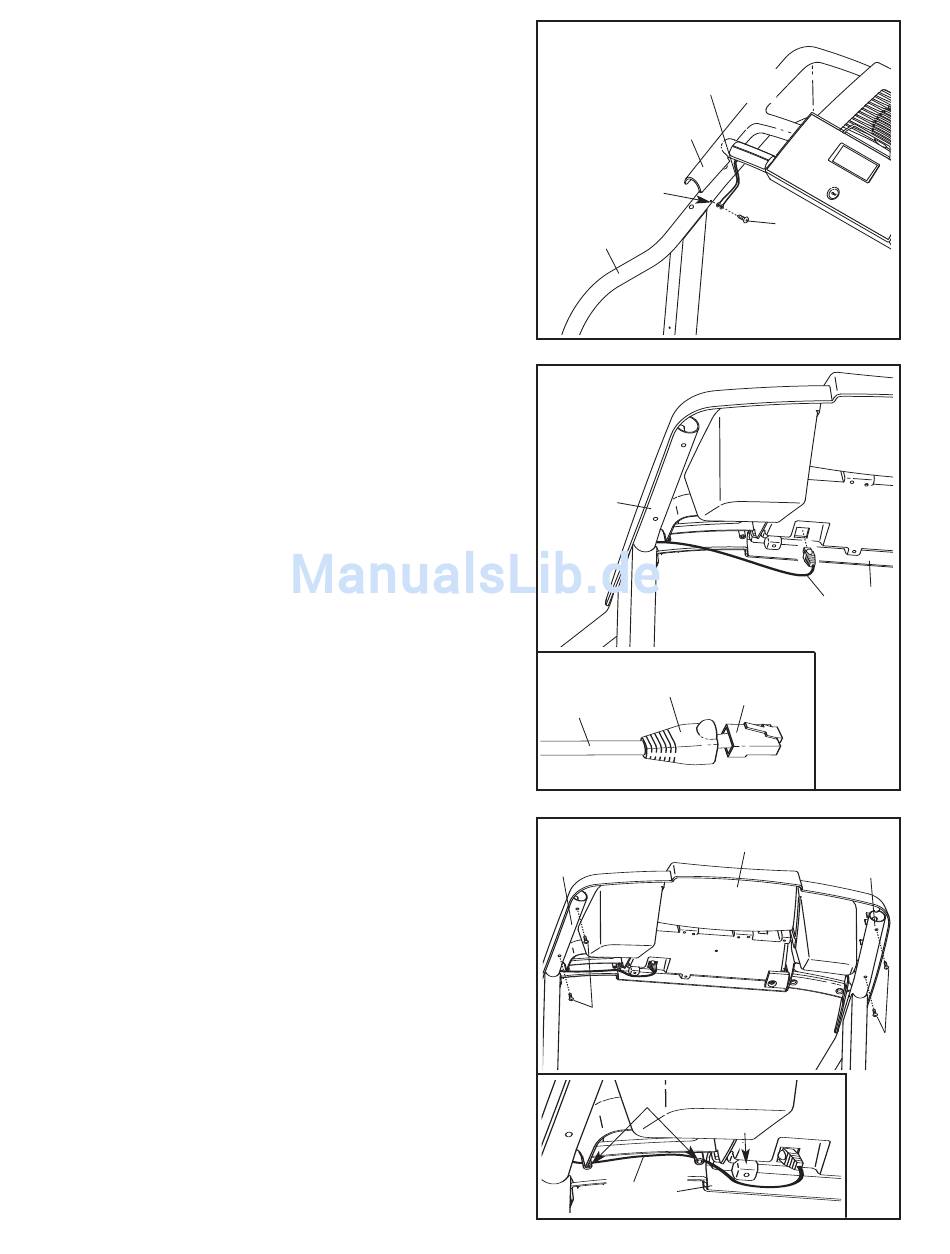

5. Halten Sie die Computerbasis (47) nahe der linken
Haltestange (71) fest. Schneiden Sie die Enden des
Kabelbinders der gezeigten Erdleitungskabel ab.
Befestigen Sie die Enden der Erdleitungskabel mit der
silbernen Erdleitungsschraube (75) an dem gezeigten
kleinen Loch in der linken Haltestange.
6. Berühren Sie die rechte Griffstange (72), um mögli-
che elektrostatische Aufladung abzuleiten. Schieben
Sie die Hülse des Anschlusssteckers am Pfosten-Kabel
(42) zurück, so wie in der Nebenabbildung gezeigt.
Stecken Sie dann das Ende des Pfosten-Kabels in die
Buchse an der Unterseite der Computerbasis (47). Der
Anschlussstecker sollte sich leicht in die Buchse
einführen lassen und dort einschnappen. Wenn sich
Anschlussstecker nicht leicht in die Buchse einführen
lässt und dort einschnappt, drehen Sie den Anschluss-
stecker und führen Sie ihn dann ein. Schieben Sie dann
die Hülse wieder auf den Anschlussstecker.
7. Setzen Sie die Computerbasis (47) auf die Haltestangen
(71, 72). Montieren Sie die Computerbasis mit vier 3/4"
Schrauben (2). Drehen Sie alle vier Schrauben hinein,
bevor Sie diese fest anziehen; ziehen Sie die
Schrauben nicht zu fest an.
Sehen Sie sich die untere Nebenzeichnung an. Das
Pfosten-Kabel (42) muss unter den beiden runden
Stützen (A) her geführt werden, so wie in der
Abbildung gezeigt. Drücken Sie nun das Pfosten-Kabel
in die Nut zwischen der eckigen Stütze (B) und der
Computerbasis (47).
5
Erdleitungsdrähte
Kleines
Loch
71
6
72
Hülse
42
7
72
2
A
42
8
47
75
42
Anschluss
-stecker
47
B
47
47
71
2
