5.8.1
Anschluss
Geräteschäden bzw. Störungen durch unsachgemäßen PC-Anschluss!
Nichtverwenden des Interface SECINT X10USB führt zu Geräteschäden bzw. Störungen der Sig-
nalübertragung. Durch Hochfrequenz-Zündimpulse kann der PC zerstört werden.
•
Zwischen PC und Schweißgerät muss das Interface SECINT X10USB angeschlossen werden!
•
Der Anschluss darf ausschließlich mit den mitgelieferten Kabeln erfolgen (keine zusätzlichen
Verlängerungskabel verwenden)!
Pos. Symbol
1
2
3
4
5
5.9
Bauteilidentifikation
Nur in Verbindung mit der Gerätesteuerung Expert XQ 2.0 in Ausführung LAN-Gateway oder
LAN/WiFi-Gateway.
In ewm Xnet vordefinierte Barcodes werden mit dem Handscanner erfasst. Bauteildaten werden in der
Steuerung aufgerufen und dargestellt.
Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9.
5.10
Netzwerkanschluss
Diese Zubehörkomponente ist ausschließlich als "Option ab Werk" verfügbar.
Der Netzwerkanschluss bietet die Möglichkeit das Produkt in ein bestehendes Netzwerk einzubinden und
anschließend Daten über die Qualitätsmanagement-Software Xnet auszutauschen. Anbei ein Auszug des
Funktionsumfangs der Software:
•
Echtzeit-Anzeige der Schweißparameter
•
Aufzeichnen/Dokumentation
•
Schweißparameterüberwachung
•
Wartung
•
Kalkulation
•
WPS-Verwaltung
•
Schweißerverwaltung
•
xButton-Verwaltung
•
Bauteilverwaltung
Der Funktionsumfang der Software wird ständig weiterentwickelt (siehe entsprechende Dokumentation
Xnet).
Standardmäßig werden die Schweißgeräte mit einer festen IP-Adresse ausgeliefert.
Diese IP-Adresse ist je nach Geräteausführung in der Gerätesteuerung anzeigbar, oder auf einem Aufkle-
ber entweder unterhalb des Typenschildes oder in Steuerungsnähe angebracht.
Gateway und der Server/Rechner müssen sich im selben Netzwerk bzw. IP-Adressbereich
befinden damit man das Gateway konfigurieren kann.
099-005653-EW500
26.10.2022
Beschreibung
0
Anschlussbuchse (9-polig) - D-Sub
PC-Schnittstelle
Anschlusskabel, 9-polig, seriell
SECINT X10 USB
USB-Anschluss
Anschluss eines Windows-PC an SECINT X10 USB
Windows-PC

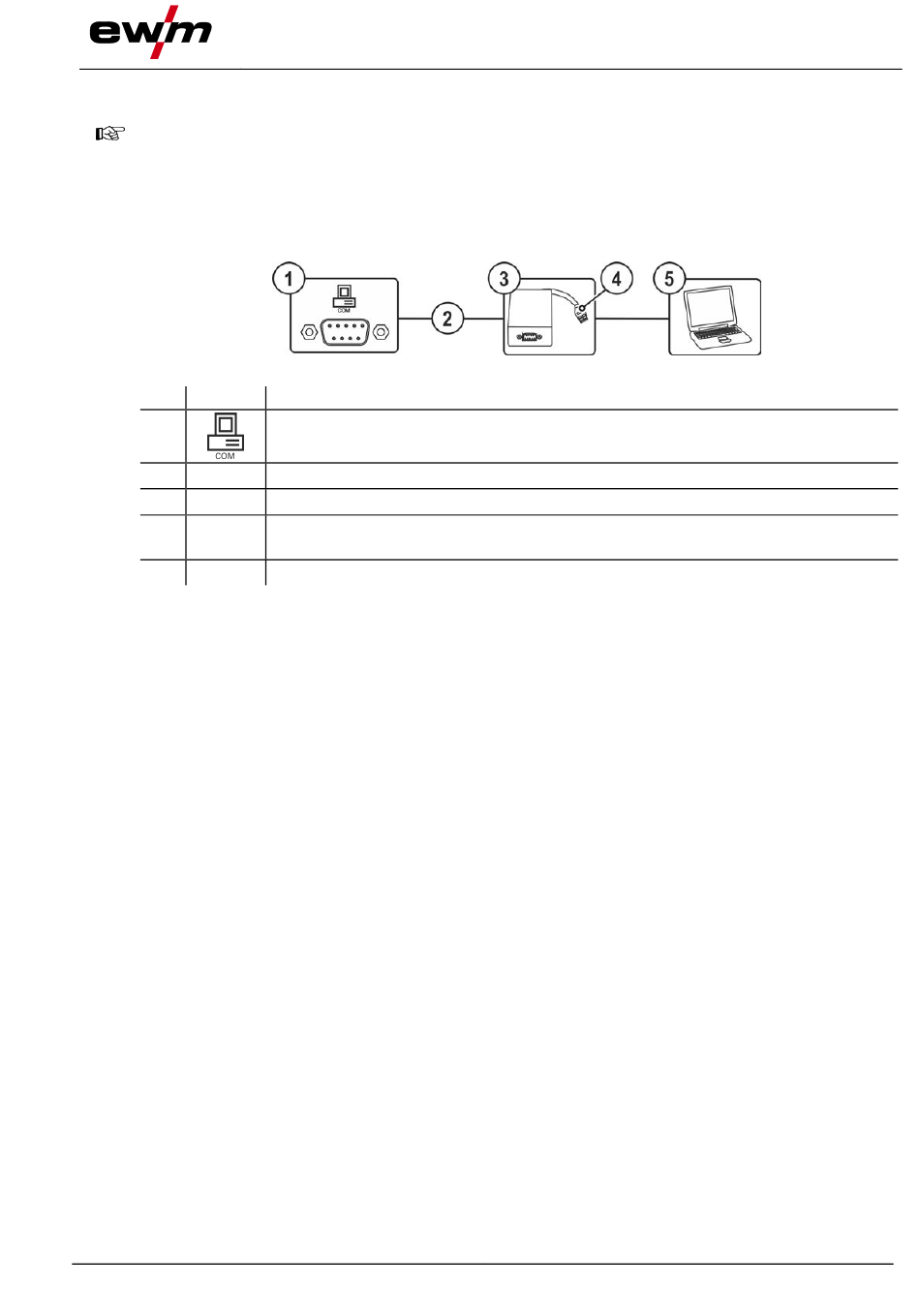

Abbildung 5-26
Aufbau und Funktion
Bauteilidentifikation
