Aufbau und Funktion
MIG/MAG-Schweißen
5.1.13 Polaritätswahlstecker - Ändern der Schweißstrompolarität
Mit dem Polaritätswahlstecker kann die Schweißstrompolarität (+/-) am Schweißbrenneranschluss ange-
passt werden. Wird z.B. mit verschiedenen Elektrodentypen geschweißt, welche vom Hersteller unter-
schiedliche Polaritäten erfordern, kann die Schweißstrompolarität einfach durch Umstecken in die ent-
sprechende Schweißstromanschlussbuchse (+) oder (-) geändert werden.
Zum E-Hand-Schweißen wird der Schweißstromstecker in die Parkbuchse gesteckt um beide Schweiß-
stromanschlüsse (+/-) für Elektrodenhalter und Werkstückleitung freizugeben.
5.2
MIG/MAG-Schweißen
5.2.1
Drahtführung konfektionieren
Ab Werk ist der Eurozentralanschluss mit einem Führungsrohr für Schweißbrenner mit Drahtführungs-
seele ausgestattet. Wird ein Schweißbrenner mit Drahtführungsspirale verwendet, muss umgerüstet wer-
den!
•
Schweißbrenner mit Drahtführungsseele > mit Führungsrohr betreiben!
•
Schweißbrenner mit Drahtführungsspirale > mit Kapillarrohr betreiben!
Entsprechend Drahtelektrodendurchmesser und Drahtelektrodenart muss entweder eine
Drahtführungsspirale oder Drahtführungsseele mit passendem Innendurchmesser im
Schweißbrenner eingesetzt werden!
Empfehlung:
•
Zum Schweißen harter, unlegierter Drahtelektroden (Stahl) Drahtführungsspirale Stahl verwenden.
•
Zum Schweißen harter, hochlegierter Drahtelektroden (CrNi) Drahtführungsspirale Chrom Nickel ver-
wenden.
•
Zum Schweißen oder Löten weicher Drahtelektroden, hochlegierter Drahtelektroden oder Aluminium-
werkstoffen eine Drahtführungsseele, z.B. Kunststoff- oder Teflonseele verwenden.
Vorbereitung zum Anschluss von Schweißbrennern mit Drahtführungsspirale:
•

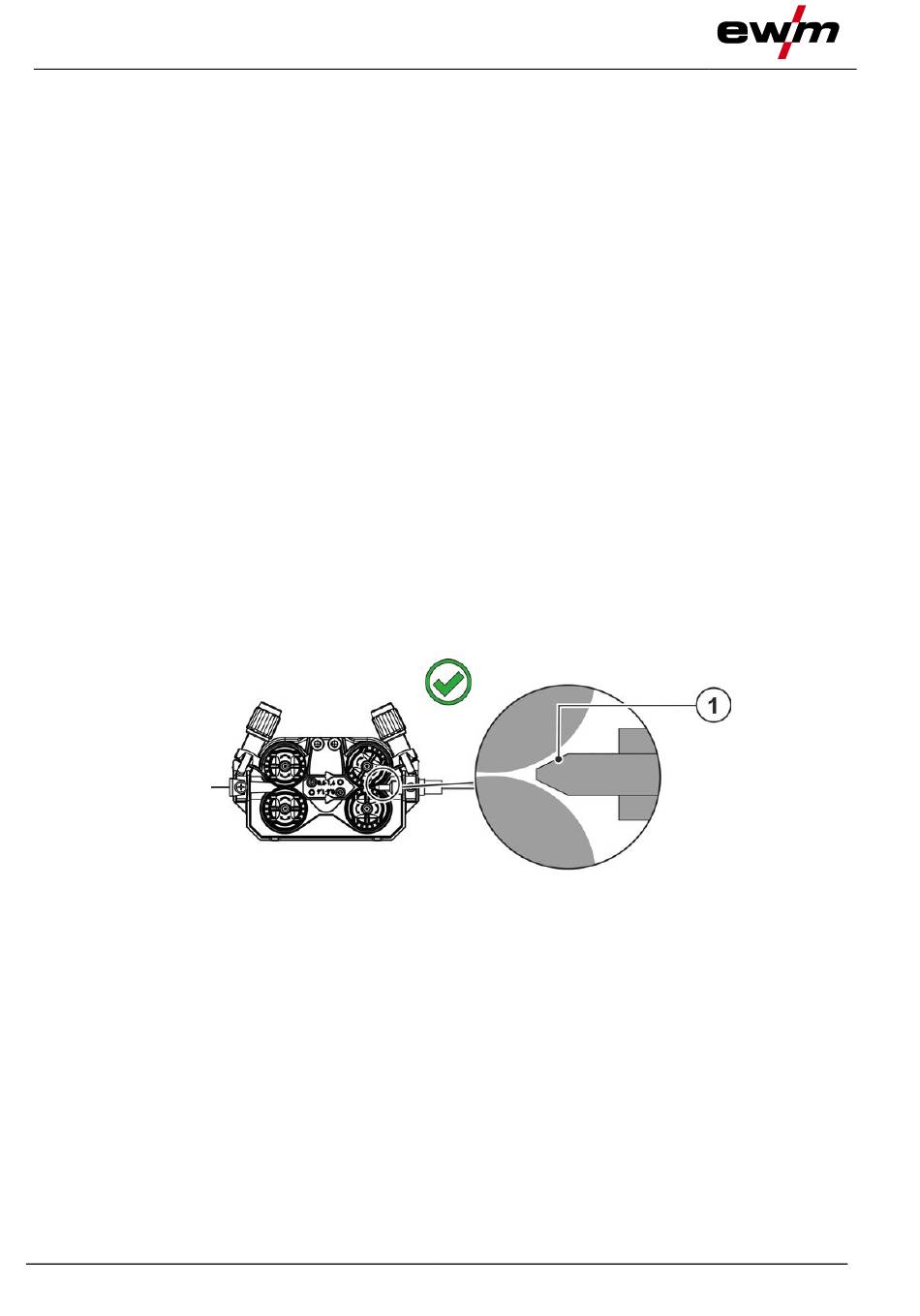

Eurozentralanschluss auf korrekten Sitz des Kapillarrohrs hin prüfen!
34
Abbildung 5-13
099-005653-EW500
26.10.2022
