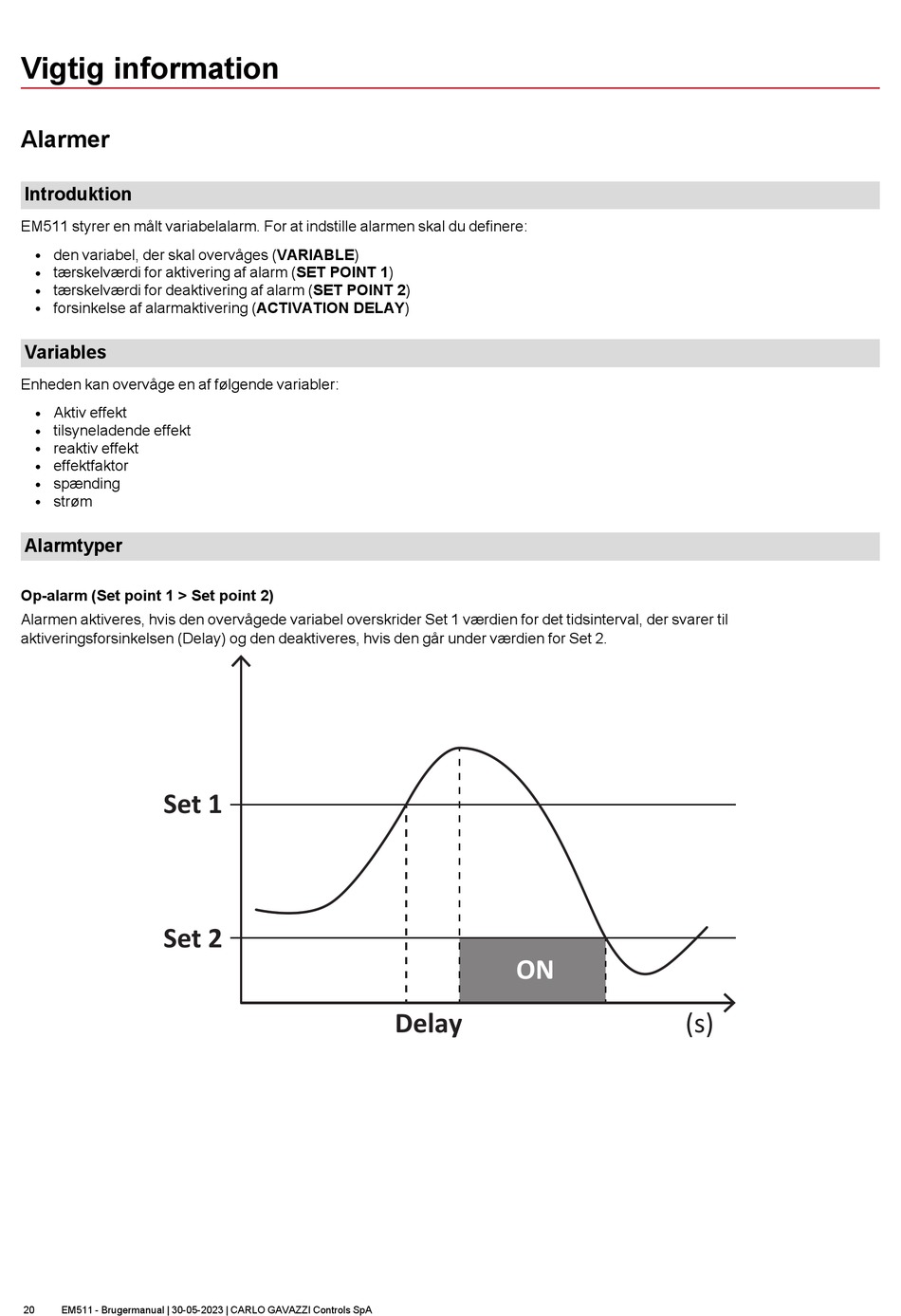

Vigtig information

Alarmer

Introduktion

EM511 styrer en målt variabelalarm. For at indstille alarmen skal du definere:
den variabel, der skal overvåges (VARIABLE)
l
tærskelværdi for aktivering af alarm (SET POINT 1)
l
tærskelværdi for deaktivering af alarm (SET POINT 2)
l
forsinkelse af alarmaktivering (ACTIVATION DELAY)
l

Variables

Enheden kan overvåge en af følgende variabler:
Aktiv effekt
l
tilsyneladende effekt
l
reaktiv effekt
l
effektfaktor
l
spænding
l
strøm
l

Alarmtyper

Op-alarm (Set point 1 > Set point 2)
Alarmen aktiveres, hvis den overvågede variabel overskrider Set 1 værdien for det tidsinterval, der svarer til
aktiveringsforsinkelsen (Delay) og den deaktiveres, hvis den går under værdien for Set 2.
Set 1
Set 2
20 EM511 - Brugermanual | 30-05-2023 | CARLO GAVAZZI Controls SpA
ON
Delay
(s)
