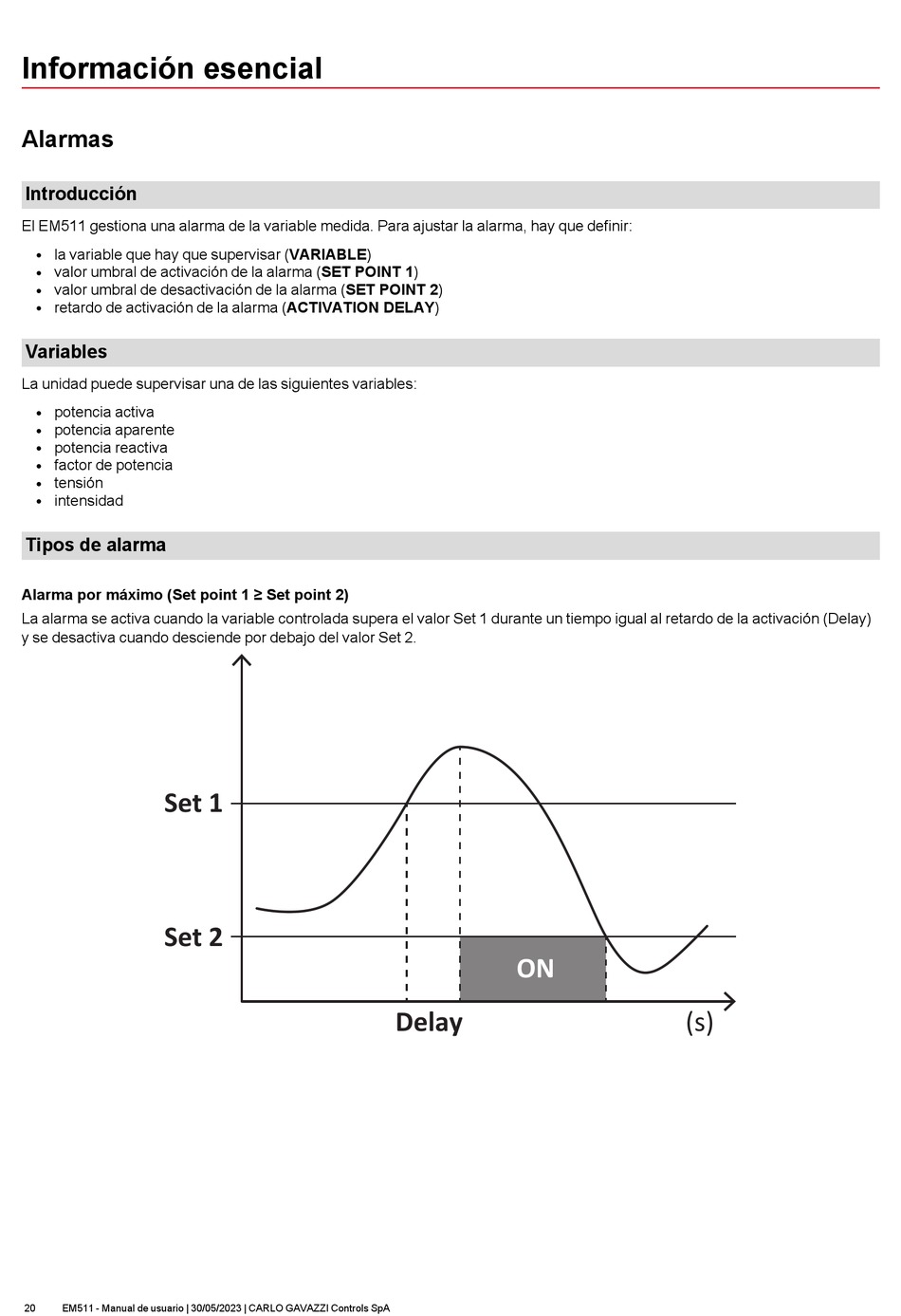

Información esencial

Alarmas

Introducción
El EM511 gestiona una alarma de la variable medida. Para ajustar la alarma, hay que definir:
la variable que hay que supervisar (VARIABLE)
l
valor umbral de activación de la alarma (SET POINT 1)
l
valor umbral de desactivación de la alarma (SET POINT 2)
l
retardo de activación de la alarma (ACTIVATION DELAY)
l

Variables

La unidad puede supervisar una de las siguientes variables:
potencia activa
l
potencia aparente
l
potencia reactiva
l
factor de potencia
l
tensión
l
intensidad
l

Tipos de alarma

Alarma por máximo (Set point 1 ≥ Set point 2)
La alarma se activa cuando la variable controlada supera el valor Set 1 durante un tiempo igual al retardo de la activación (Delay)
y se desactiva cuando desciende por debajo del valor Set 2.
Set 1
Set 2
20 EM511 - Manual de usuario | 30/05/2023 | CARLO GAVAZZI Controls SpA
ON
Delay
(s)
