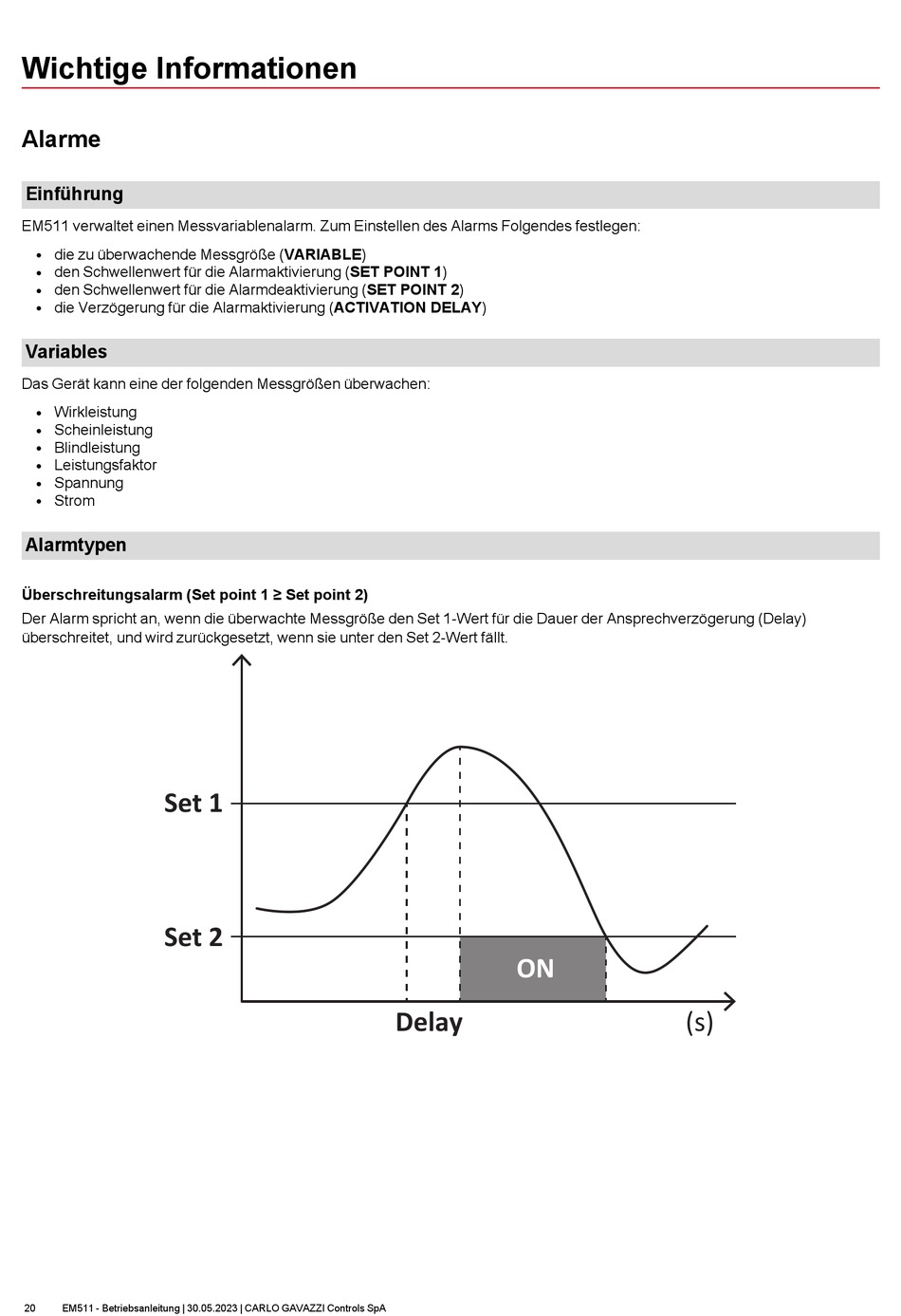

Wichtige Informationen

Alarme

Einführung
EM511 verwaltet einen Messvariablenalarm. Zum Einstellen des Alarms Folgendes festlegen:
die zu überwachende Messgröße (VARIABLE)
l
den Schwellenwert für die Alarmaktivierung (SET POINT 1)
l
den Schwellenwert für die Alarmdeaktivierung (SET POINT 2)
l
die Verzögerung für die Alarmaktivierung (ACTIVATION DELAY)
l

Variables

Das Gerät kann eine der folgenden Messgrößen überwachen:
Wirkleistung
l
Scheinleistung
l
Blindleistung
l
Leistungsfaktor
l
Spannung
l
Strom
l

Alarmtypen

Überschreitungsalarm (Set point 1 ≥ Set point 2)
Der Alarm spricht an, wenn die überwachte Messgröße den Set 1-Wert für die Dauer der Ansprechverzögerung (Delay)
überschreitet, und wird zurückgesetzt, wenn sie unter den Set 2-Wert fällt.
Set 1
Set 2
20 EM511 - Betriebsanleitung | 30.05.2023 | CARLO GAVAZZI Controls SpA
ON
Delay
(s)
