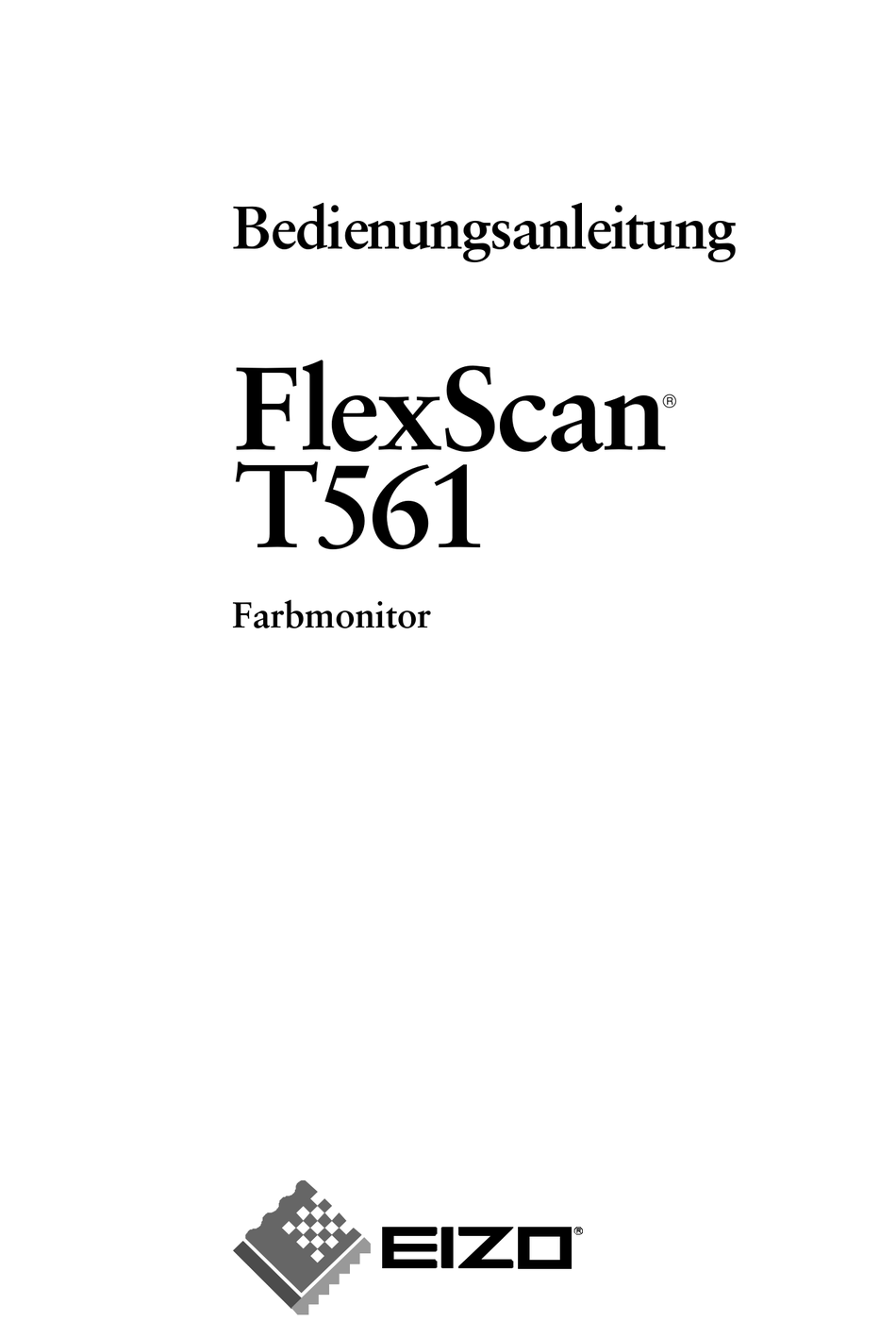

- Seite 1 Bedienungsanleitung FlexScan T561 Farbmonitor...
-
Seite 2: Sicherheitssymbole
übertragen werden. Eizo Nanao Corporation ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit Eizo Nanao Corporation beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, daß die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, daß... -
Seite 3: Inhaltsverzeichnis
INHALT VORSICHTSMASSREGELN ............4 EINFÜHRUNG ................9 1-1. Merkmale ...................... 9 1-2. Lieferumfang ....................9 1-3. Bedienelemente und Anschlüsse ..............10 INSTALLATION ................11 2-1. Anschluß des Monitors an den PC.............. 11 2-2. Inbetriebnahme ................... 13 BILDSCHIRM-JUSTAGE ............. 14 3-1. Wie der ScreenManager benutzt wird ............14 3-2. -
Seite 4: Vorsichtsmassregeln
VORSICHTSMASSREGELN WICHTIG! • Dieses Produkt wurde speziell für die Region eingestellt, in die es ursprünglich geliefert wurde. Die Leistung des Produkts (d.h. die Bildgeometrie, die Bildpositionierung sowie Farbkonvergenz und Farbreinheit bei Farbmonitoren) ist optimal auf das Erdmagnetfeld der speziellen Region eingestellt. Wenn das Produkt außerhalb der Region, in die es ursprünglich geliefert wurde, betrieben wird, können sich gegenüber den angegebenen Spezifikationen Leistungsveränderungen ergeben. - Seite 5 WARNUNG • Halten Sie kleine Gegenstände vom Monitor entfernt Kleine Gegenstände können unbeabsichtigt durch die Belüftungsschlitze in das Gehäuse fallen und einen Brand, einen elektrischen Schlag oder eine Beschädigung des Geräts zur Folge haben. • Halten Sie Flüssigkeiten vom Monitor entfernt In das Gehäuse gelangende Spritzer können zu einem Brand, zu elektrischen Schlägen oder einer Beschädigung des Gerätes führen.
- Seite 6 WARNUNG • Benutzen Sie das beigefügte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, muß es die folgenden Eigenschaften haben: [USA und Canada] Verwenden Sie ein Netzkabel UL LISTED/CSA LABELED oder CERTIFIED, das den folgenden Spezifikationen genügt. * Nennwerte: min. 125 V, 10 A * Länge: max.
- Seite 7 VORSICHT • Seien Sie beim Tragen des Monitors vorsichtig * Trennen Sie das Netzkabel und die Signalkabel ab, und entfernen Sie die optionale i·Sound™ Sound-Unit (falls anwendbar). Es ist gefährlich, den Monitor bei angeschlossenem Kabel zu bewegen oder ihn an der i·Sound™ Sound-Unit anzuheben.
- Seite 8 VORSICHT • Berühren Sie den Stecker nicht mit feuchten Händen. Das Berühren des Steckers mit feuchten Händen ist gefährlich und kann zu einem elektrischen Schlag führen. • Benutzen Sie eine frei zugängliche Netzsteckdose. Damit ist sichergestellt, daß Sie im Fall eines Problems den Stecker rasch herausziehen können.
-
Seite 9: Einführung
1. EINFÜHRUNG Vielen Dank, daß Sie sich für den EIZO FlexScan T561 entschieden haben. 1-1. Merkmale • Natürlich-flache Katodenstrahlröhre (CRT) mit hohem Kontrast • Zwei Eingänge mit getrennter Farbkonfiguration. 1-2. Lieferumfang Sollte es sich herausstellen, daß eines der folgenden Teile fehlt oder beschädigt ist, wenden Sie sich bitte an ihren örtlichen Fachhändler. -
Seite 10: Bedienelemente Und Anschlüsse
1-3. Bedienelemente und Anschlüsse Vorn (1) ScreenManager™ (2) Wahlknopf BNC/D-SUB (3) Knopf AUTO-SIZING (4) Abdeckungen der Netzanschlüsse für die optionale i·Sound Sound-Unit (Unterseite) (5) Bedienfläche QuickSet™ (im Folgenden “Bedienfläche”) (6) Netzspannungs-Anzeige angezeigte Farbe Einschaltzustand grün Netzspannung ist eingeschaltet (normale Betriebsart) grün blinkend Betriebsart 1 stromsparend Vorwarnung für die... -
Seite 11: Installation
• Standard-Grafikkarte Video-Ausgangsanschluß D-Sub mini 15-polig Standard-Grafikkarte Signalkabel (im Lieferumfang enthalten) • Macintosh Video-Ausgangsanschluß D-Sub mini 15-polig Macintosh (Blue & White) Signalkabel (im Lieferumfang enthalten) Video-Ausgangsanschluß D-Sub mini 15-polig Macintosh Macintosh Adapter (optional). Wenden Sie sich an Ihren EIZO-Fachhändler 2. INSTALLATION... - Seite 12 Stecken Sie das Netzkabel in den Netzanschluß hinten am Monitor ein. Stecken Sie dann das andere Ende des Netzkabels in eine Netzsteckdose ein. WARNUNG • Das Gerät muß an eine geerdete Netzsteckdose angeschlossen werden. • Benutzen Sie das beigefügte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, muß...
-
Seite 13: Inbetriebnahme
® Benutzung des Monitors unter Windows 95/98/2000 Auf der dem Monitor beigegebenen EIZO CRT Diensteprogramm-Diskette befindet sich eine Datei mit Informationen über den Monitor. Sie enthält alle notwendigen Informationen für den günstigsten Betrieb unter Windows 95/98/2000. Installieren Sie bitte das beigefügte Diensteprogramm (Utility), und wählen Sie aus der Liste in Windows 95/98/2000 den Modellnamen Ihres Monitors aus. -
Seite 14: Bildschirm-Justage
3. BILDSCHIRM-JUSTAGE • Lassen Sie den Monitor sich mindestens 30 Minuten lang stabilisieren, bevor Sie Justagen am Bildschirm vornehmen. 3-1. Wie der ScreenManager benutzt wird Benutzen Sie die Bedienfläche auf der Frontplatte. Auf der ENTER Bedienfläche können 5 Steuertasten gedrückt werden: links “ENTER”, “auf”, “ab”, “links”... -
Seite 15: Justagen Und Einstellungen
3-2. Justagen und Einstellungen Hauptmenü Untermenü Justagen und Einstellungen siehe Seite Contrast — Bildschirmkontrast und Helligkeit* — Size — Bildschirmgröße — Position — Bildschirmposition — Screen Side Pin. Kissen-Balance — Trapezoidal Verzerrung — Tilt Neigung — S.29) Convergence Konvergenz — Moiré... -
Seite 16: Aufhellen Der Foto- Oder Bild-Darstellung
< Screen> • Aufhellen der Foto- oder Bild-Darstellung < Fine Contrast > Wählen Sie “Picture Mode”. * Wählen Sie “Text Mode” zur Anzeige des Textes von Textverarbeitungs- oder Rechensoftware. * Der Knopf AUTO-SIZING kann benutzerspezifisch eingestellt werden, um diese Funktion sehr einfach zu aktivieren (Siehe Seite 19). - Seite 17 <Color> • Einstellen der Farbtemperatur. Die Farbtemperatur kann in 500-K-Schritten von 4.000 K bis 10.000 K eingestellt werden.(einschließlich der standardmäßigen Einstellung von 9.300 K) < Temperature> Wählen Sie Farbtemperatur. “Standard”-Modus • Einstellen der Farben (rot, grün und blau) Stellen Sie “Cutoff” S.29) und “Gain”...
-
Seite 18: Einstellen Der Energiesparfunktion
< Others > • Einstellen der Energiesparfunktion Für die Energiesparfunktion stehen zwei Einstellmöglichkeiten zur Verfügung; wählen Sie diejenige aus, die in Ihrem Umfeld die geeignetste ist. • Leisten Sie Ihren Beitrag zum Energiesparen, schalten Sie den Monitor aus, wenn Sie ihn nicht mehr benutzen. Die Stromaufnahme des Monitors ist nur dann vollständig null, wenn Sie den Stecker aus der Netzsteckdose ziehen. - Seite 19 • Entmagnetisieren des Monitors < Degauss > Drücken Sie auf die Mitte der Bedienfläche * Die Entmagnetisierungsschaltung benötigt etwa 30 Minuten, um nach einem Entmagnetisierungsvorgang wieder die volle Betriebsbereitschaft zu erlangen. • Benutzerdefinierte Einstellungen der Knopffunktion (Auto-Sizing oder feiner Kontrast) <...
-
Seite 20: Spezielle Funktion
3-3. Spezielle Funktion Schnelltasten Helligkeit und Kontrast können durch Drücken der Tasten auf, ab, links und rechts der Bedienfläche direkt eingestellt werden. Drücken Sie auf die Mitte der Bedienfläche, um die Einstellungen nach der Justage zu speichern und das Menü zu verlassen. Einstell-Sperre Um unbeabsichtigte Änderungen zu verhindern, benutzen Sie die Funktion “Adjustment Lock”... -
Seite 21: Anschluss Von Zwei Pcs An Den Monitor
4. ANSCHLUSS VON ZWEI PCs AN DEN MONITOR An den T561 können über die BNC/D-Sub-Eingangsanschlüsse auf der Rückseite des Monitors zwei PCs angeschlossen werden. (Beispiel) Apple Macintosh Standard-Grafikkarte (Blue & White) MD-C53A (Optional) Auswahl des aktiven Eingangs Mit dem Wahlknopf BNC/D-Sub am Bedienfeld kann entweder der BNC- oder der D-Sub-Anschluß... -
Seite 22: Fehelrsuche
5. FEHELRSUCHE Wenn ein Problem auch nach Anwendung der vorgeschlagenen Abhilfemaßnahmen weiter besteht, wenden Sie sich bitte an einen EIZO-Fachhändler. Probleme Zu überprüfende Punkte und mögliche Lösungen Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist. 1. Kein Bild Wenn das Problem andauert, schalten Sie den Monitor für •... - Seite 23 Zittern kommen. Dies kann beseitigt werden, indem die Einstellung auf einen geringeren Prozentsatz oder auf 0% gesetzt wird (S. 15). Wenn die Lautstärke des optionalen EIZO-I·Sound-Speaker zu hoch eingestellt ist, kann es in einigen Fällen zu einem leichten Zittern kommen. Um dies abzustellen, fahren Sie die Lautstärke herunter.
- Seite 24 Probleme Zu überprüfende Punkte und mögliche Lösungen Stellen Sie die Funktion „Kontrast und Helligkeit“ im 7. Der Bildschirm erscheint Hauptmenü des ScreenManager ein (S. 15) insgesamt zu dunkel oder Für dieses Problem kann die Signalzeitsteuerung die zu hell. Ursache sein. Um es zu beheben, drücken Sie die Pfeiltaste „ab“, während Sie den Monitor erneut einschalten.
- Seite 25 Dämpfungsdrähte werden benutzt, um das Öffnungsgitter Linien der Katodenstrahlröhre zu unterstützen; sie erscheinen als dunkle, feine Linien über den Bildschirm. Alle Katodenstrahlröhren des Öffnungsgitter-Typs von EIZO enthalten zwei derartige horizontale Drähte. Fäden Das Öffnungsgitter selbst ist ein Gitter aus straff Dämpfungsdrähte...
-
Seite 26: Reinigung
6. REINIGUNG Es ist empfehlenswert, den Monitor in regelmäßigen Zeitabständen zu reinigen, damit er wieder wie neu aussieht und damit seine Lebensdauer erhöht wird. Reinigen Sie das Gehäuse und die Katodenstrahlröhre wie folgt: WARNUNG • Halten Sie Flüssigkeiten vom Monitor fern. Wenn Spritzer ins Gehäuse gelangen, kann es zu Bränden, elektrischen Schlägen oder Geräteschäden kommen. -
Seite 27: Spezifikationen
(Größe des sichtbaren Bildes: 403 mm (15,8”)) Stromversorgung 100-120/220-240 VAC±10%, 50/60 Hz, 1,3 A/0,65 A Leistungsaufnahme Normal/Max.: 110 W/130 W** (**mit angeschlossem optimalem EIZO-Lautsprecher) PowerManager Modus 1: weniger als 10 W PowerManager Modus2: weniger als 3 W Eingansganschlüsse D-Sub mini 15-polig und BNC x 5 (umschaltbar) Eingansgsignal Sync •... -
Seite 28: Vorderansicht
Abmessungen (inches) 302.1 (11.9) (16.1) (12.7) 10° (9.5) 4° (16.3) (4.8) φ265 46.9 (φ10.4) (1.8) 74.9 (17.3) 45° 45° (2.9) VORDERANSICHT SETENANSICHT DRAUFSICHT Pin-Belegung * D-Sub mini 15-polig Signal Signal 1 Red Video 8 Blue ground 2 Green Video / 9 No pin Green composite sync 10 Ground... -
Seite 29: Glossar
Temperatureinstellungen die besten Ergebnisse. 5.000K: Oft in der Druckindustrie verwendet 6.500K: Gut für Video-Bildschirmanzeigen 9.300K: Standardeinstellung bei EIZO-Monitoren. Konvergenz Unter Konvergenz versteht man die Fähigkeit des Monitors, spezifische Leuchtstoffe präzise zum Leuchten zu bringen und sie richtig einzumessen, um eine reine Farbe zu erzeugen. -
Seite 30: Auflösung
Auflösung Die Auflösung drückt die Anzahl der Punkte (Pixel) auf einem Bildschirm aus. Eine größere Anzahl von Punkten ergibt ein schärferes Bild (eine höhere Auflösung). Man beachte, daß bei einer gegebenen Bildschirmgröße die Größe der Pixel kleiner wird, wenn ihre Anzahl zunimmt: Eine Auflösung von 640 x 480 (Punkte x Zeilen) verwendet größere Pixel als eine Auflösung von 1024 x 768. -
Seite 31: Index
9. INDEX AUTO-SIZING-Knopf -------------------- 13 Leistungsaufnahme ----------------- 18, 27 Abmessungen ---------------------------- 28 Auflösung ----------------------------- 13, 30 Menu Position ------------------------ 15, 19 Ausschaltzeitfunktion -------------- 15, 18 Menüposition ------------------------- 15, 19 Moiré ----------------------------------- 15, 29 Bedienelemente und Anschlüsse ---- 10 Bedienfläche ------------------------- 10, 14 Neigung ------------------------------------ 15 Bildschirm ---------------------------- 15, 16 Netzspannungsanzeige ----------------- 10... - Seite 32 MEMO...
- Seite 33 Congratulations! You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
- Seite 34 Environmental requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs.
-
Seite 35: Fcc Declaration Of Conformity
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. -AC Cord... - Seite 36 Geraet entstehende Röntgenstrahlung ist durch die eigensichere Kathodenstrahlroehre ausreichend abgeschirmt. Recycle Auskunft Die Rücknahme dieses Produktes nach Nutzungsende übernimmt EIZO in Deutschland zusammen mit dem Partner von Roll MBB Recycling GmbH. Dort werden die Geräte in ihre Bestandteile zerlegt, die dann der Wiederverwertung zugeführt werden.
