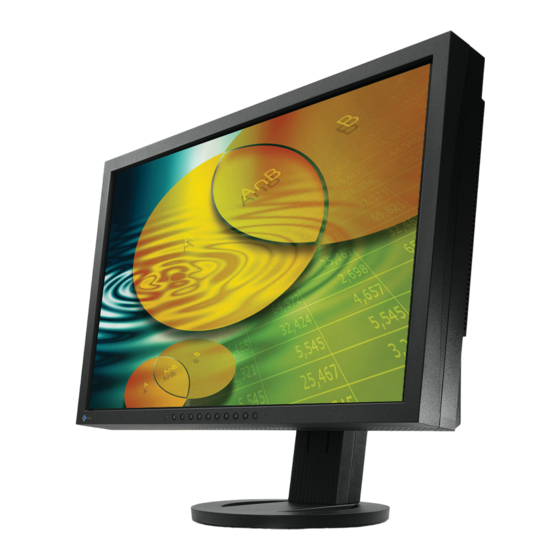

Eizo FlexScan S2233W Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für FlexScan S2233W:
- Handbuch (2 Seiten) ,
- Kurzanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wichtig
Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und
das Installationsanleitung (separater Band) aufmerksam durch, um sich mit
der sicheren und effizienten Bedienung vertraut zu machen.
• Lesen Sie das Installationsanleitung (separater Band)
• Das aktuelle Benutzerhandbuch steht auf unserer Website zum
Herunterladen zur Verfügung:
http://www.eizo.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eizo FlexScan S2233W
Inhaltszusammenfassung für Eizo FlexScan S2233W
- Seite 1 Lesen Sie die VORSICHTSMASSNAHMEN, dieses Benutzerhandbuch und das Installationsanleitung (separater Band) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. • Lesen Sie das Installationsanleitung (separater Band) • Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung: http://www.eizo.com...
- Seite 2 Association in den USA und anderen Ländern. Windows und Windows Vista sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. FlexScan, ScreenManager, i•Sound und EIZO sind eingetragene Marken der EIZO NANAO CORPORATION in Japan und anderen Ländern.
- Seite 3 Hinweise für diesen Monitor Dieses Produkt ist zum Erstellen von Dokumenten, Anzeigen von Multimedia-Inhalten und für andere allgemeine Zwecke geeignet. Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region eingesetzt, ist der Betrieb eventuell nicht wie angegeben möglich. Die Garantie für dieses Produkt erstreckt sich ausschließlich auf die in diesem Handbuch beschriebenen Anwendungen.
-
Seite 4: Reinigung
Reinigung Hinweis • Verwenden Sie keine Lösungsmittel oder Chemikalien wie Verdünnungsmittel, Benzol, Wachs, Alkohol oder Poliermittel. Dadurch könnte das Gehäuse oder das LCD-Display beschädigt werden. HINWEIS • „ScreenCleaner“ wird zur Reinigung der LCD-Displayoberfläche empfohlen. [LCD-Display] • Säubern Sie das LCD-Display mit einem weichen Tuch aus Baumwolle oder einem Brillenputztuch. •... -
Seite 5: Inhaltsverzeichnis
-18 Einstellen der Sprache [Sprache] ....6 ● So stellen Sie den Kontrast ein [Kontrast] ..18 ● So stellen Sie die Farbtemperatur ein -19 Ein/Aus der Anzeige des EIZO-Logo .... 6 [Temperatur] ............. 19 -0 Wiederherstellen von Standardeinstellungen ● So stellen Sie den Gamma-Wert ein [Gamma] ..19 [Zurücksetzen] ..........7 ●... - Seite 6 INHALT Kapitel Fehlerbeseitigung ......1 Kapitel Referenz .......... -1 Anbringen eines Schwenkarms .... 5-2 Zusammenklappen des EZ-UP-Standfußes 5-3 Spezifikationen ..........6 - Glossar ............ - Voreingestellte Taktraten ......7 FCC Declaration of Conformity ......8 Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor ......9 Hinweis zur Ergonomie ........9 INHALT...
-
Seite 7: Kapitel 1 Leistungsmerkmale Und Übersicht
Kapitel 1 Leistungsmerkmale und Übersicht Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben. 1-1 Leistungsmerkmale • 22-Zoll-Breitbild-LCD-Bildschirm für WSXGA+ (1680×1050) (S2233W)/ 22-Zoll-Breitbild-LCD-Bildschirm für WUXGA (1920×1200) (S2243W)/ 24-Zoll-Breitbild-LCD-Bildschirm für WUXGA (1920×1200) (S2433W) • Integrierte Lautsprecher und Kopfhörerbuchse 1-2 „Bedienelemente und Funktionen“... -
Seite 8: Bedienelemente Und Funktionen
Zum Befestigen der optionalen Lautsprecher (i·Sound L3). (Die optionalen Lautsprecher können je nach Art des Standfußes möglicherweise nicht optionale Lautsprecher angebracht werden.) (i·Sound L) ist der Name des Justierungsmenüs von EIZO. Informationen zur Verwendung finden Sie auf Seite ® * ScreenManager Kapitel 1 Leistungsmerkmale und Übersicht... -
Seite 9: Kompatible Auflösungen/Bildwiederholfrequenzen
1-3 Kompatible Auflösungen/Bildwiederholfrequenzen Der Monitor unterstützt die nachfolgend aufgeführten Auflösungen. Analoges Eingang (D-Sub) SW SW/SW Auflösung Frequenz Modus Punkt-Clock ~10 MHz Punkt-Clock ~0, MHz √ √ 640 × 480 ~75 Hz VGA, VESA √ √ 720 × 400 70 Hz VGA TEXT √ √ 800 × 600 ~75 Hz VESA √... -
Seite 10: Funktionen Und Grundeinstellungen
1- Funktionen und Grundeinstellungen So stellen Sie den Bildschirm und die Farbe ein Hauptmenü (Siehe Seite 1) Nur Analogeingang [Bei analogem Signaleingang] Bildjustage Seite 1 (Automatische Einstellung) ● Vermeiden von Flackern und Einstellen der Position [Bildparameter] ………… siehe Seite 14 [Bei digitalem Signaleingang] ● So stellen Sie die Farbabstufung automatisch ein [Bereich] ……………………… siehe Seite 16 Bildjustage Seite 1 (Erweiterte Einstellungen) [Bei analogem Signaleingang] [Bei digitalem Signaleingang] •... - Seite 11 Anpassen der Lautstärke [Lautstärke] [DDC/CI] …………………………… siehe Seite 26 …………………………………… siehe Seite 20 ● Ein/Aus der Anzeige des ● Wechseln der Tonquelle während des EIZO-Logo ………………………… siehe Seite 26 DisplayPort-Signaleingangs [Quelle ● Anpassen des DVI-Eingangspegels …………………………………… siehe Seite 20 [DVI-Eing.-pegel] …………………… siehe ●...
-
Seite 12: Grundeinstellungen Des Justierungsmenüs
Grundeinstellungen des Justierungsmenüs [Anzeigen des Justierungsmenüs und Auswählen von Funktionen] (1) Drücken Sie . Das Hauptmenü wird angezeigt. (2) Wählen Sie eine Funktion mit . Das Untermenü wird angezeigt. aus, und drücken Sie (3) Wählen Sie eine Funktion mit . Das Menü „Einstellungen/Justierung“ aus, und drücken Sie wird angezeigt. (4) Stellen Sie das ausgewählte Element mit . -
Seite 13: Kapitel Einstellungen Und Justierungen
Kapitel Einstellungen und Justierungen -1 Dienstprogramm-CD „EIZO LCD Utility Disk“ (CD-ROM) wird mit dem Monitor mitgeliefert. Die nachstehende Tabelle zeigt den CD- Inhalt sowie eine Übersicht der Softwareprogramme. ● Übersicht zum CD-Inhalt und zur Software Die CD-ROM enthält Softwareprogramme für die Justierung sowie das Benutzerhandbuch. Nähere Informationen zur Inbetriebnahme der Software oder zum Zugriff auf Dateien finden Sie in der Textdatei „Readme.txt“... -
Seite 14: Bildjustage
Inhalt der Dateien für und zum Inhalt der Dateien für Legen Sie die „EIZO LCD Utility Disk“ in Ihren PC ein, und öffnen Sie Justierungsmuster finden Sie in der Justierungsmuster finden Sie in der die Dateien mit den Testmustern zur Bildjustage. -
Seite 15: So Vermeiden Sie Vertikale Balken [Clock]
Führen Sie die Automatik-Einstellung mit angezeigtem analogen Justierungsmuster erneut aus. ● So vermeiden Sie Flackern und stellen Bildposition und -größe automatisch ein [Bildparameter] (1) Zeigen Sie das Anzeigemuster 1 der Dateien mit den Testmustern zur Bildjustage im Vollbildmodus an. (2) Wählen Sie im Menü für die <Autom.Abgleich> die Option <Bildparameter> aus, und drücken Sie anschließend Das Menü <Autom.Abgleich> wird angezeigt. (3) Wählen Sie <Ausführen>... -
Seite 16: Position [Bildparameter]
● So korrigieren Sie die Bildschirmposition [Bildposition] HINWEIS HINWEIS • Da die Pixelanzahl und -positionen • Da die Pixelanzahl und -positionen (1) Wählen Sie im Menü <Bildparameter> die Option <Bildposition>, auf dem LCD-Monitor feststehen, auf dem LCD-Monitor feststehen, und drücken Sie steht nur eine Position zum korrekten steht nur eine Position zum korrekten Das Menü... -
Seite 17: Farbeinstellung
- Farbeinstellung ● So wählen Sie den Anzeigemodus (FineContrast-Modus) Mit FineContrast können Sie den optimalen Anzeigemodus auf einfache Weise auswählen. FineContrast-Modus Modus Zweck Custom Für alle Einstellungswerte verfügbar. (benutzerdefiniert) Ermöglicht daß die Helligkeit niedriger gesetzt wird als mit EyeCare anderen Modi. Einstellung für Farbabgleich mit Peripheriegeräten, die sRGB sRGB unterstützen. -
Seite 18: So Führen Sie Erweiterte Justierungen Durch
● Hinweis So führen Sie erweiterte Justierungen durch • Warten Sie nach dem Einschalten des Unabhängiges Einstellen und Speichern von Farbeinstellungen ist bei jedem Monitors mindestens 30 Minuten, ehe FineContrast-Modus möglich. Sie mit der Farbeinstellung beginnen. • Führen Sie die Anpassung von ● Bereich durch, wenn Sie die Farbe für Einstellungsoptionen in den einzelnen Modi analoge Eingangssignale anpassen. -
Seite 19: So Stellen Sie Die Farbtemperatur Ein [Temperatur]
● So stellen Sie die Farbtemperatur ein [Temperatur] HINWEIS HINWEIS • Der Wert kann nicht angepasst • Der Wert kann nicht angepasst Die Farbtemperatur kann eingestellt werden. Die Farbtemperatur wird werden, wenn das Symbol nicht werden, wenn das Symbol nicht normalerweise verwendet, um den Farbton von „Weiß“ und/oder „Schwarz“ angezeigt wird. -
Seite 20: So Stellen Sie Den Farbton Ein [Farbton]
● So stellen Sie den Farbton ein [Farbton] Hinweis Hinweis • Mit dieser Funktion wird nicht jede • Mit dieser Funktion wird nicht jede Mithilfe dieser Funktion können Sie den Farbton einstellen. Wenn Sie einen Farbabstufung angezeigt. Farbabstufung angezeigt. hohen Wert für den Farbton festlegen, erhält das Bild einen Grünstich. Bei HINWEIS HINWEIS einem niedrigen Wert erhält es einen Lilastich. -
Seite 21: Deaktivieren Der Audioausgabe Im Energiesparmodus [Energie Sparen]
HINWEIS HINWEIS -6 Deaktivieren der Audioausgabe im • Befindet sich der Monitor im • Befindet sich der Monitor im Energiesparmodus [Energie sparen] Energiesparmodus, wird kein Ton Energiesparmodus, wird kein Ton Auf dem Monitor lässt sich die Audioausgabe an den Lautsprechern/Kopfhörern ausgegeben, falls Eingangssignal und ausgegeben, falls Eingangssignal und Tonquelle von DisplayPort stammen. -
Seite 22: Automatisches Ausschalten Des Monitors [Abschaltfunktion]
[Energiespareinstellungen] Der Monitor wechselt abhängig von den Computereinstellungen nach fünf Sekunden in den Energiesparmodus. Monitor Netzkontroll-LED In Betrieb In Betrieb Blau Energiesparmodus Energiesparmodus Orange -9 Automatisches Ausschalten des Monitors [Abschaltfunktion] Diese Funktion ermöglicht das Wechseln der Einstellung, um den Monitor nach einer bestimmten Zeit im Energiesparmodus automatisch auszuschalten. Justierungsbereich: Aus, Ein (0, 1, 2, 3, 5, 10, 15, 20, 25, 30, 45 min, 1-5h) (1) Wählen Sie im Justierungsmenü... -
Seite 23: Auswahl Der Bildgröße
2-11 Auswahl der Bildgröße ● So ändern Sie die Bildgröße [Bildgröße] Ein Bild mit anderer als der empfohlenen Auflösung wird automatisch im Vollbild angezeigt. Die Bildgröße kann über das Menü <Andere Funktion> mithilfe der Option <Bildgröße> geändert werden. Menü Funktion Zeigt ein Bild im Vollbild an. Bilder sind Vollbild manchmal verzerrt, da die vertikale Rate nicht (Standardeinstellung) -
Seite 24: Anzeige Zum Einstellen Des Justierungsmenüs
-1 Anzeige zum Einstellen des Justierungsmenüs ● So ändern Sie die Menüeinstellungen [Menü Größe/Menü- Position/Einschaltzeit/Transparent] Menü Größe Führen Sie zum Ändern der Justierungsmenügröße die folgenden Schritte aus: (1) Wählen Sie im Justierungsmenü <Andere Funktion>, und drücken Sie (2) Wählen Sie im Menü <Andere Funktion> die Option <Menü Einstellung>, und drücken Sie (3) Wählen Sie im Menü... -
Seite 25: Transparent
Transparent Stellen Sie die Transparenz für die Anzeige des Menüs wie folgt ein: (1) Wählen Sie im Justierungsmenü <Andere Funktion>, und drücken Sie (2) Wählen Sie im Menü <Andere Funktion> die Option <Menü Einstellung>, und drücken Sie (3) Wählen Sie im Menü <Menü Einstellung> die Option <Transparent>, und drücken Sie Das Menü... -
Seite 26: Aktivieren/Deaktivieren Der Ddc/Ci- Kommunikation
(1) Drücken Sie , um den Monitor auszuschalten. (2) Drücken Sie , und halten Sie gedrückt, um den Monitor einzuschalten. Die Anzeige des EIZO-Logos wird mit dem unter (2) beschriebenen Schritt aktiviert bzw. deaktiviert. Kapitel 2 Einstellungen und Justierungen... -
Seite 27: Wiederherstellen Von Standardeinstellungen [Zurücksetzen]
-0 Wiederherstellen von Hinweis Hinweis • Nach dem Wiederherstellen kann der • Nach dem Wiederherstellen kann der Standardeinstellungen [Zurücksetzen] Vorgang nicht rückgängig gemacht Vorgang nicht rückgängig gemacht Für das Zurücksetzen stehen zwei Optionen zur Auswahl. Sie können entweder werden. werden. nur die Farbeinstellung oder alle Einstellungen auf den jeweiligen Standardwert zurücksetzen. -
Seite 28: Kapitel 3 Anschließen Von Kabeln
Kapitel 3 Anschließen von Kabeln 3-1 Anschließen von mehr als zwei PCs an den Monitor Mehr als zwei PCs lassen sich über 15-poligen Mini-D-Sub-, den DVI-D- und den DisplayPort-Anschluss auf der Rückseite des Monitors anschließen. Beispiele für den Anschluss DisplayPort- DVI-D- 15-poliger Mini- Anschluss Anschluss D-Sub-Anschluss Zu PC 1 15-poliger Mini- D-Sub-Anschluss Analog Signalkabel (MD-C87 mitgeliefert) Zu PC 2... -
Seite 29: So Stellen Sie Die Auswahl Des Eingangssignals Ein [Eingangssignal]
● HINWEIS HINWEIS So stellen Sie die Auswahl des Eingangssignals ein • Wenn für <Eingangssignal> die • Wenn für <Eingangssignal> die [Eingangssignal] Option „Automatik“ ausgewählt ist, Option „Automatik“ ausgewählt ist, Der Monitor erkennt den Anschluss, über den PC-Signale empfangen werden. funktioniert die Energiesparfunktion funktioniert die Energiesparfunktion des Monitors nur, wenn sich alle PCs des Monitors nur, wenn sich alle PCs Wird ein PC ausgeschaltet oder der Energiesparmodus für den PC aktiviert, im Energiesparmodus befinden. -
Seite 30: Anschließen Von Peripheriegeräten Mit Usb-Anschluss
(2) Windows 2000/XP/Vista oder Mac OS 9.2.2 und OS X 10.2 oder Monitor im Energiesparmodus Monitor im Energiesparmodus höher befindet oder ausgeschaltet befindet oder ausgeschaltet (3) EIZO USB-Kabel (MD-C93) ist. Deshalb variiert der ist. Deshalb variiert der Stromverbrauch des Monitors je Stromverbrauch des Monitors je ●... -
Seite 31: Kapitel Fehlerbeseitigung
Kapitel Fehlerbeseitigung Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen Fachhändler in Ihrer Nähe. • Problem: Kein Bild → Siehe Nr. 1 - Nr. 2. • Bildprobleme (digitaler Eingang) → Siehe Nr. 3 - Nr. 8. •... - Seite 32 Mögliche Ursache und Lösung Probleme . Zeichen sind unscharf. • Prüfen Sie, ob die Signaleinstellung Ihres PCs mit den Einstellungen für Auflösung und vertikale Bildwiederholfrequenz des Monitors übereinstimmt. (siehe Seite • Ändern Sie die Einstellung mit der Option [Glätten]. (siehe Seite . Nachbilder treten auf. • Verwenden Sie für eine lang andauernde Bildanzeige einen Bildschirmschoner oder eine Abschaltfunktion.
- Seite 33 Mögliche Ursache und Lösung Probleme 16. Kein Audioausgang. • Prüfen Sie, ob das Kabel mit Klinkenstecker richtig eingesteckt ist. • Überprüfen Sie, ob die Lautstärke auf „0“ eingestellt ist. • Prüfen Sie die Einstellung des PCs und die Audiowiedergabesoftware. • Prüfen Sie während des Signaleingangs von DisplayPort die Einstellung [Quelle] (siehe Seite •...
-
Seite 34: Kapitel Referenz
• Wenn Sie einen Schwenkarm Statt des Standfußes kann ein Schwenkarm oder ein anderer Standfuß am anbringen, befolgen Sie die anbringen, befolgen Sie die Monitor angebracht werden. Verwenden Sie einen EIZO-Schwenkarm oder Anweisungen im jeweiligen Anweisungen im jeweiligen Benutzerhandbuch. Benutzerhandbuch. -
Seite 35: Zusammenklappen Des Ez-Up-Standfußes
- Zusammenklappen des EZ-UP- Standfußes Gehen Sie folgendermaßen vor, um den Standfuß zusammenzuklappen, wenn Sie einen Monitor mit EZ-UP-Standfuß wieder einpacken. Entfernen Sie die Kabelhalterung. Senken Sie den Monitor ab, bis das Gelenk des Standfußes die Standfläche berührt, und bringen Sie die Metallbefestigung an. Stellen Sie den Monitorwinkel so ein, dass der Bildschirm die Standfläche nicht berührt. Metallbefestigung Gelenk Standfläche des Fußes Kippen Sie den Bildschirm nach hinten, und halten Sie dabei den Knopf zum Entsperren nach oben geschoben. -
Seite 36: Spezifikationen
5-3 Spezifikationen SW 22,0 Zoll (560 mm), TFT-Farbdisplay mit Antireflexionsbeschichtung LCD-Display Betrachtungswinkel: Horizontal 178°, Vertikal 178° (CR: mindestens 10) Punktabstand 0,282 mm Horizontale Abtastfrequenz Analog: 31-82 kHz Digital (DVI-D/DisplayPort): 31-65 kHz Vertikale Abtastfrequenz Analog: 55-76 Hz (Non-interlace) (1.680 × 1.050: 55-61 Hz) Digital (DVI-D/DisplayPort): 59-61 Hz (Non-interlace) (VGA TEXT: 69-71 Hz) Auflösung... - Seite 37 Abmessungen Hauptgerät (mit 511 mm (20,1 Zoll) × 439 - 521 mm (17,3 - 20,5 Zoll) × 208,5 mm (8,2 Zoll) (Breite) × (Höhe) × höhenverstellbarem Fuß) (Tiefe) Hauptgerät (mit EZ- 511 mm (20,1 Zoll) × 351,5 - 516,5 mm (13,8 - 20,3 Zoll) × 279,9 - 307,5 mm UP - Standfuß) (11,0 - 12,1 Zoll) Hauptgerät (ohne...
- Seite 38 Stromverbrauch Bildschirmanzeige 90 W oder weniger (mit USB-Ladefunktion, mit Lautsprecher) 80 W oder weniger (ohne USB-Ladefunktion, ohne Lautsprecher) Energiesparmodus 1,5 W oder weniger (bei einfachem D-Sub-Signaleingang, ohne USB- Ladefunktion, wenn Stereokabel mit Klinkenstecker nicht angeschlossen ist, [Eingangssignal]: „Manuell“) Netzschalter 1 W oder weniger (ohne USB-Ladefunktion, wenn Stereokabel mit ausgeschaltet Klinkenstecker nicht angeschlossen ist) Netzschalter...
- Seite 39 Betriebstemperatur: 5 °C - 35 °C (41 °F - 95 °F) Umgebungsbedingungen Temperatur Lagertemperatur: -20 °C - 60 °C (-4 °F - 140 °F) Luftfeuchtigkeit bei Betrieb: 20 % - 80 % relative Luftfeuchte (ohne Luftfeuchte Kondensierung) Luftfeuchtigkeit bei Aufbewahrung: 10 % - 80 % relative Luftfeuchte (ohne Kondensierung) In Betrieb: 700 bis 1.060 hPa Druck...
- Seite 40 Lautsprecherausgang: 0,5 W + 0,5 W (8 Ω, THD: 10% oder weniger) Audioausgang Kopfhörerausgang: 2 mW + 2 mW Eingangsimpedanz: 48 kΩ (typ.) Line In Eingangsstufe: 1,0 Vrms (Max.) Analog/Digital (DVI-D): VESA DDC 2B/EDID structure 1,3 plug & Play Digital (DisplayPort): VESA DisplayPort/EDID structure 1,4 Abmessungen Hauptgerät (mit 566 mm (22,3 Zoll) ×...
-
Seite 41: Außenabmessungen
Außenabmessungen S2233W/S2243W (Höhenverstellbarer Fuß) 481.5(19) Einheit : mm (Zoll) 168(6.6) SWIVEL 240.5(9.5) 325(12.8) 264.5(10.4) 511(20.1) 17.6(0.69) 475.8(18.7) 17.6(0.69) 205.5(8.1) 100(3.9) 205.5(8.1) PIVOT (0.79) 208.5(8.2) S2233W/S2243W (EZ-UP-Standfuß) 481.5(1.9) Einheit : mm (Zoll) 129.3(5.1) SWIVEL (220) 511(20.1) (208.5) 17.6(0.69) 475.8(18.7) 17.6(0.69) 205.5(8.1) 100(3.9) 205.5(8.1) PIVOT 64.3 27.5 φ272(10.7) - Seite 42 S2433W (Höhenverstellbarer Fuß) Einheit : mm (Zoll) 532(20.9) 168(6.6) SWIVEL 240.5(9.5) 325(12.8) 287.5(11.3) 566(22.3) 22.8(0.9) 520.4(20.5) 22.8(0.9) 233(9.2) 100(3.9) 233(9.2) PIVOT 20(0.79) 208.5(8.2) S2433W (EZ-UP-Standfuß) 532(20.9) Einheit : mm (Zoll) 129.3(5.1) SWIVEL 566(22.3) 22.8(0.9) 22.8(0.9) 520.4(20.5) 233(9.2) 100(3.9) 233(9.2) PIVOT 64.3(2.53) 27.7(1.09) Ø272(10.7) 279.9(11) 307.6(12.1) Kapitel 5 Referenz...
- Seite 43 Pin-Belegung • DVI-D-Anschluss Pin-Nr. Signal Pin-Nr. Signal Pin-Nr. Signal T.M.D.S. Data 2- T.M.D.S. Data1- T.M.D.S. Data0- T.M.D.S. Data 2+ T.M.D.S. Data1+ T.M.D.S. Data0+ T.M.D.S. Data2/4 Shield T.M.D.S. Data1/3 Shield T.M.D.S. Data0/5 Shield T.M.D.S. Clock shield DDC Clock (SCL) +5V Power T.M.D.S.
- Seite 44 Serielle Daten + Data Serielle Daten Ground Kabelerdung Liste ZUBEHÖR Reinigungsset EIZO ScreenCleaner Lautsprecher i•Sound L3 Signalkabel PP200 Die optionalen Lautsprecher können je nach Art des Standfußes möglicherweise nicht angebracht werden. Die aktuellsten Informationen zum Zubehör finden Sie auf unserer Website.
-
Seite 45: Glossar
- Glossar Auflösung Das LCD-Display besteht aus einer großen Anzahl von Bildelementen bestimmter Größe (Pixeln), die durch Aufleuchten den Bildschirminhalt darstellen. Der Monitor setzt sich aus 1.680 (S2233W) / 1.920 (S2243W/S2433W) horizontalen und 1.050 (S2233W) / 1.200 (S2243W/S2433W) vertikalen Pixeln zusammen. Bei einer Auflösung von 1.680 ×... - Seite 46 HDCP (High-bandwidth Digital Contents Protection) Digitales Signalverschlüsselungssystem als Kopierschutz für digitale Inhalte, wie z. B. für Video, Musik usw. Die sichere Übertragung digitaler Inhalte wird sichergestellt, indem die Inhalte auf der Sendeseite verschlüsselt, über einen DVI-Ausgang gesendet und auf der Empfangsseite wieder entschlüsselt werden. Digitale Inhalte können nicht reproduziert werden, wenn sowohl Sende- als auch Empfangsgerät nicht mit einem HDCP-System kompatibel sind.
-
Seite 47: Voreingestellte Taktraten
- Voreingestellte Taktraten Die folgende Tabelle enthält die werkseitig voreingestellten Videotaktraten (nur Hinweis bei analogem Signal). • Je nach angeschlossenem PC kann die Anzeigeposition variieren, Frequenz sodass Justierungen mithilfe des Justierungsmenüs erforderlich sein Modus Punktfrequenz Horizontal: kHz Polarität können. Vertikal: Hz Negativ • Wird ein Eingangssignal verwendet, Horizontal 31,47 VGA 640×480@60 Hz... -
Seite 48: Fcc Declaration Of Conformity
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. - AC Cord... -
Seite 49: Hinweise Zur Auswahl Des Richtigen Schwenkarms Für Ihren Monitor
Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß...
