2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

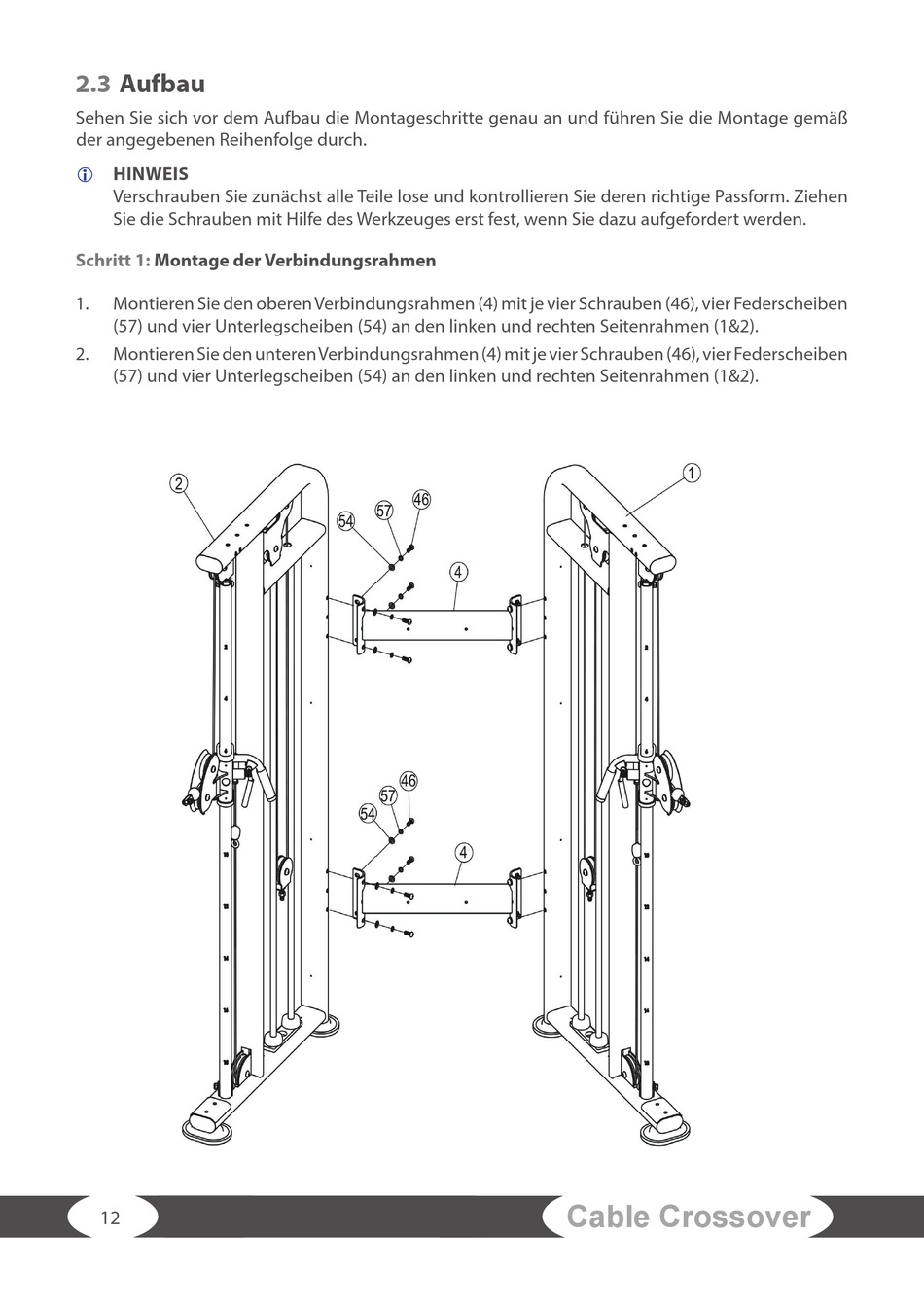

Schritt 1:
Montage der Verbindungsrahmen
1.
Montieren Sie den oberen Verbindungsrahmen (4) mit je vier Schrauben (46), vier Federscheiben
(57) und vier Unterlegscheiben (54) an den linken und rechten Seitenrahmen (1&2).
2.
Montieren Sie den unteren Verbindungsrahmen (4) mit je vier Schrauben (46), vier Federscheiben
(57) und vier Unterlegscheiben (54) an den linken und rechten Seitenrahmen (1&2).
12
Cable Crossover
