Schritt 3:

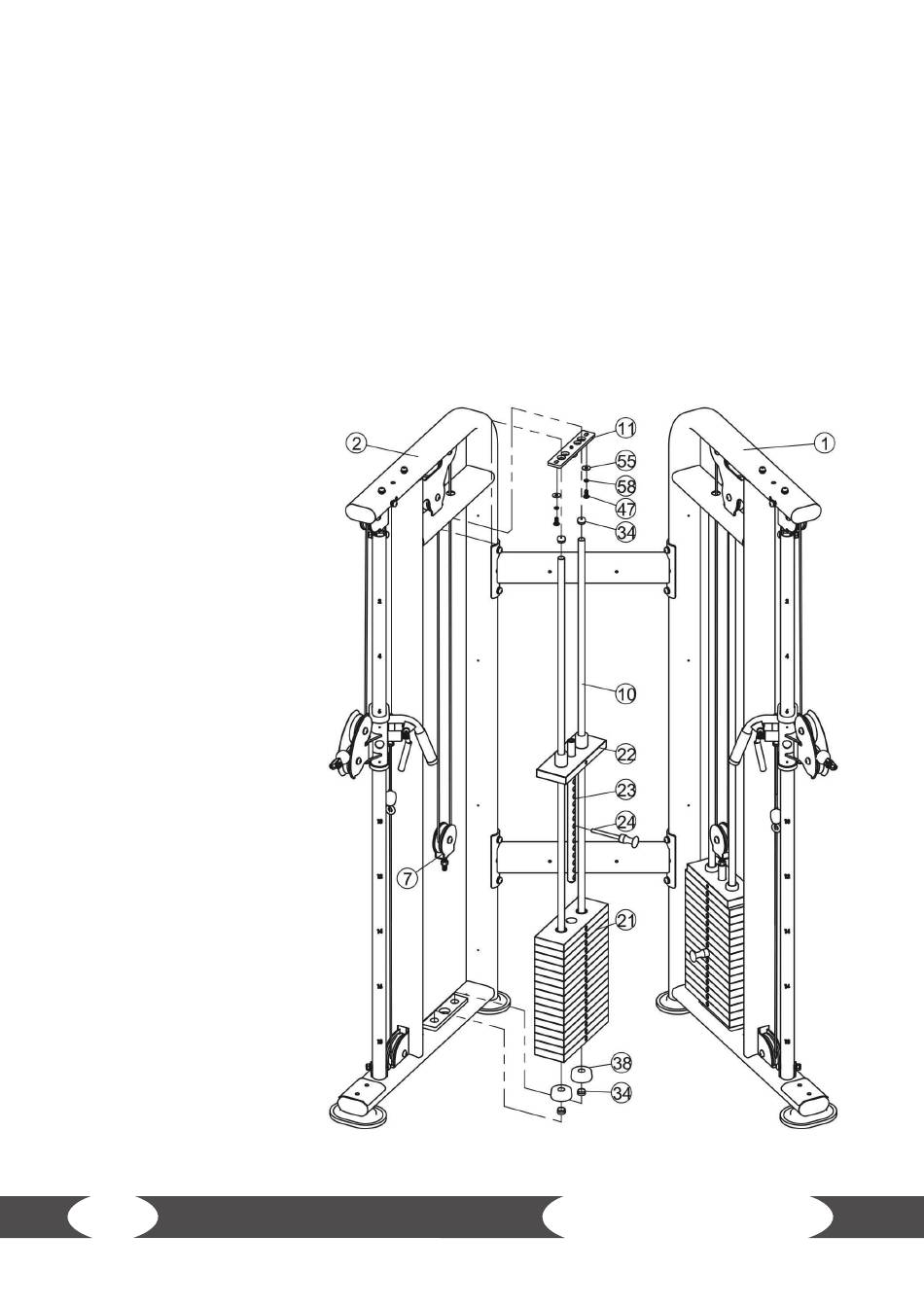

Montage der Gewichtsplatten
1.
Setzen Sie die Führungsstangen (10) an der Unterseite des rechten Seitenrahmens (2) ein und
bringen Sie die beiden Abdeckappen an (34).
2.
Schieben Sie die beiden Gummipuffer (38) auf die Führungsstangen (10).
3.
Schieben Sie die 19 Gewichtsplatten (21) auf die Führungsstangen (10).
4.
Schieben Sie das Gegengewicht (22) auf die Führungsstangen (10).
5.
Schieben Sie das Gewichtsschwert (23) in die 19 Gewichtsplatten (21).
6.
Befestigen Sie die Umlenkrollenhalterung (7) am Gewichtsschwert (23).
7.
Befestigen Sie die beiden Führungsstangen (10) zusammen mit den Abdeckappen (34) an der
Führungsstangen-Befestigungsplatte (11).
8.
Montieren Sie die Führungsstangen-Befestigungsplatte (11) mit zwei Schrauben (47), zwei
Federscheiben (58) und
zwei Unterlegscheiben
(55) an der Oberseite
des
rechten
Seitenrahmens (2).
9.
Stecken
Sie
Stellstift (24) in eine
beliebige Bohrung des
Gewichtsschwerts (23).
10. Wiederholen Sie diese
Schritte für den linken
Seitenrahmen (1).
14
den
Cable Crossover
