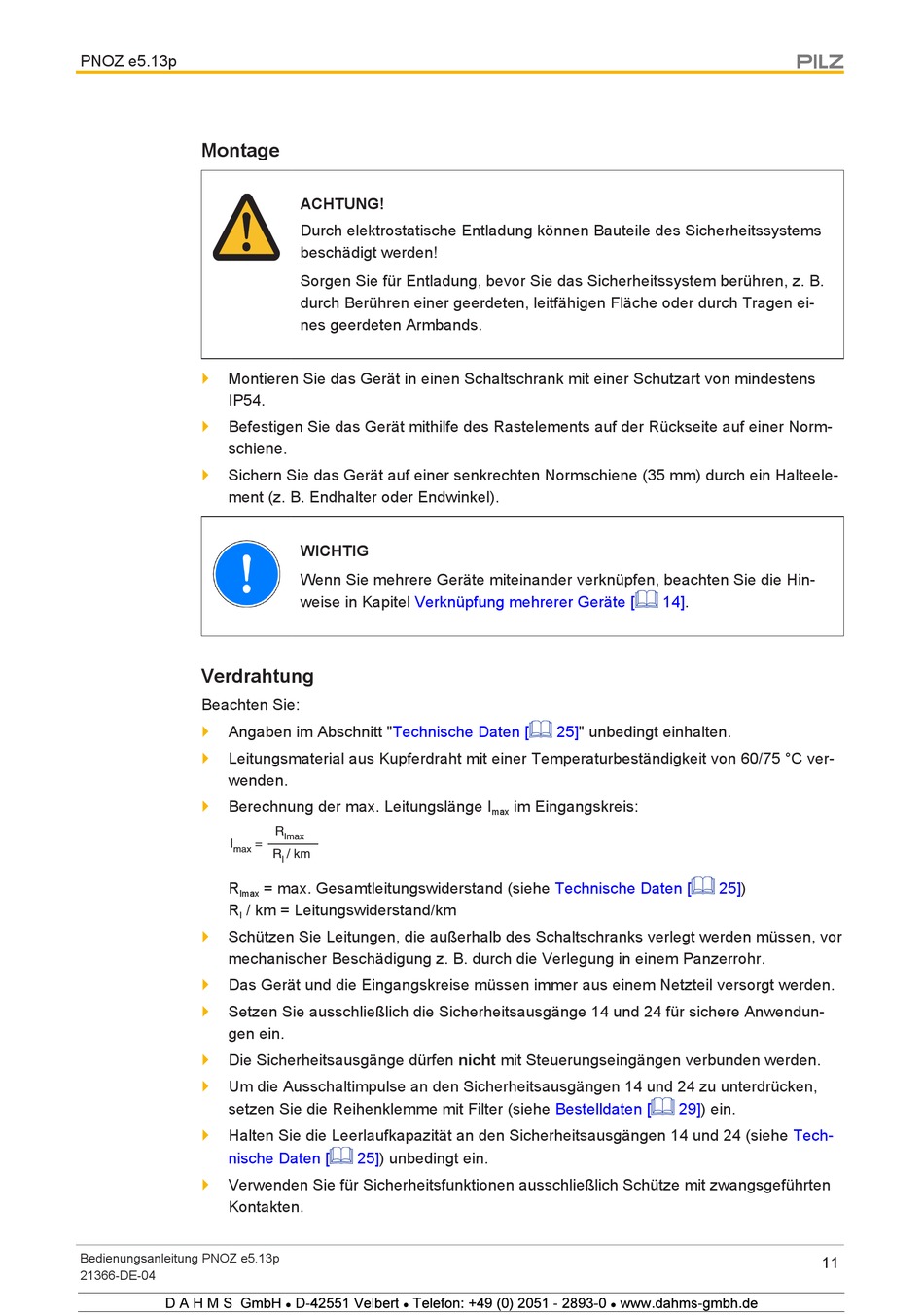

PNOZ e5.13p
Montage
}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene.
}
Sichern Sie das Gerät auf einer senkrechten Normschiene (35 mm) durch ein Halteele-
ment (z. B. Endhalter oder Endwinkel).
Verdrahtung
Beachten Sie:
}
Angaben im Abschnitt
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 60/75 °C ver-
wenden.
}
Berechnung der max. Leitungslänge I
I
=
max
R
lmax
R
/ km = Leitungswiderstand/km
l
}
Schützen Sie Leitungen, die außerhalb des Schaltschranks verlegt werden müssen, vor
mechanischer Beschädigung z. B. durch die Verlegung in einem Panzerrohr.
}
Das Gerät und die Eingangskreise müssen immer aus einem Netzteil versorgt werden.
}
Setzen Sie ausschließlich die Sicherheitsausgänge 14 und 24 für sichere Anwendun-
gen ein.
}
Die Sicherheitsausgänge dürfen nicht mit Steuerungseingängen verbunden werden.
}
Um die Ausschaltimpulse an den Sicherheitsausgängen 14 und 24 zu unterdrücken,
setzen Sie die Reihenklemme mit Filter (siehe
}
Halten Sie die Leerlaufkapazität an den Sicherheitsausgängen 14 und 24 (siehe
nische Daten [
}
Verwenden Sie für Sicherheitsfunktionen ausschließlich Schütze mit zwangsgeführten
Kontakten.
Bedienungsanleitung PNOZ e5.13p
21366-DE-04
1234 567 2
ACHTUNG!
Durch elektrostatische Entladung können Bauteile des Sicherheitssystems
beschädigt werden!
Sorgen Sie für Entladung, bevor Sie das Sicherheitssystem berühren, z. B.
durch Berühren einer geerdeten, leitfähigen Fläche oder durch Tragen ei-
nes geerdeten Armbands.
WICHTIG
Wenn Sie mehrere Geräte miteinander verknüpfen, beachten Sie die Hin-
weise in Kapitel
Verknüpfung mehrerer Geräte [
"Technische Daten [
R
lmax
R
/ km
l
= max. Gesamtleitungswiderstand (siehe
25]) unbedingt ein.
9
7
9 9
8
8
14].
25]" unbedingt einhalten.
im Eingangskreis:
max
Technische Daten [
Bestelldaten [
! " # 6$ 9 % 67 # !
8
25])
29]) ein.
Tech-
11
