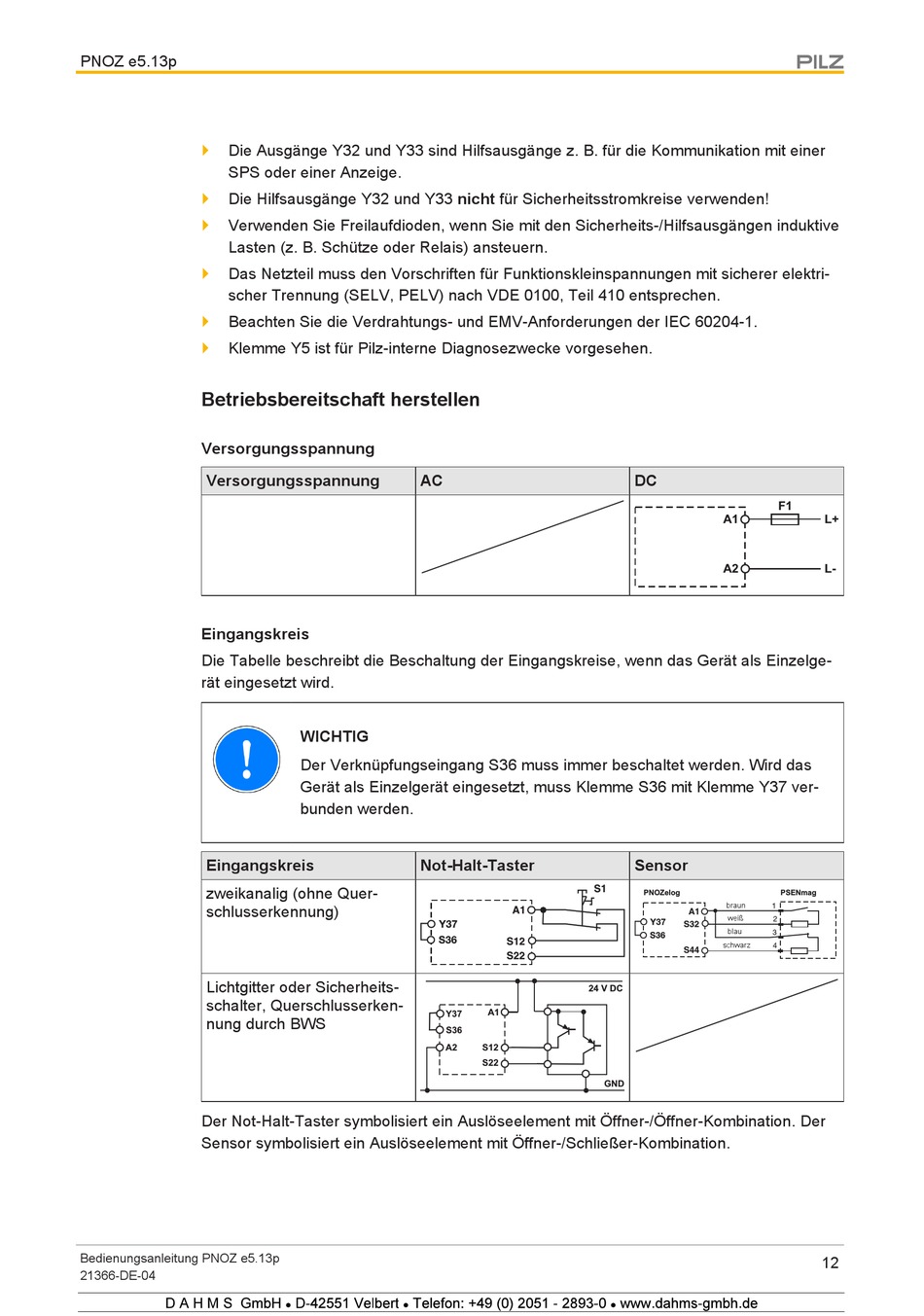

PNOZ e5.13p
}
Die Ausgänge Y32 und Y33 sind Hilfsausgänge z. B. für die Kommunikation mit einer
SPS oder einer Anzeige.
}
Die Hilfsausgänge Y32 und Y33 nicht für Sicherheitsstromkreise verwenden!
}
Verwenden Sie Freilaufdioden, wenn Sie mit den Sicherheits-/Hilfsausgängen induktive
Lasten (z. B. Schütze oder Relais) ansteuern.
}
Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri-
scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen.
}
Beachten Sie die Verdrahtungs- und EMV-Anforderungen der IEC 60204-1.
}
Klemme Y5 ist für Pilz-interne Diagnosezwecke vorgesehen.
Betriebsbereitschaft herstellen
Versorgungsspannung
Versorgungsspannung
Eingangskreis
Die Tabelle beschreibt die Beschaltung der Eingangskreise, wenn das Gerät als Einzelge-
rät eingesetzt wird.
Eingangskreis
zweikanalig (ohne Quer-
schlusserkennung)
Lichtgitter oder Sicherheits-
schalter, Querschlusserken-
nung durch BWS
Der Not-Halt-Taster symbolisiert ein Auslöseelement mit Öffner-/Öffner-Kombination. Der
Sensor symbolisiert ein Auslöseelement mit Öffner-/Schließer-Kombination.
Bedienungsanleitung PNOZ e5.13p
21366-DE-04
1234 567 2
AC
WICHTIG
Der Verknüpfungseingang S36 muss immer beschaltet werden. Wird das
Gerät als Einzelgerät eingesetzt, muss Klemme S36 mit Klemme Y37 ver-
bunden werden.
Not-Halt-Taster
Y37
S36
A2
9
7
9 9
8
8
DC
Sensor
PNOZelog
24 V DC
A1
S12
S22
GND
! " # 6$ 9 % 67 # !
8
F1
A1
L+
A2
L-
PSENmag
braun
weiß
blau
schwarz
12
