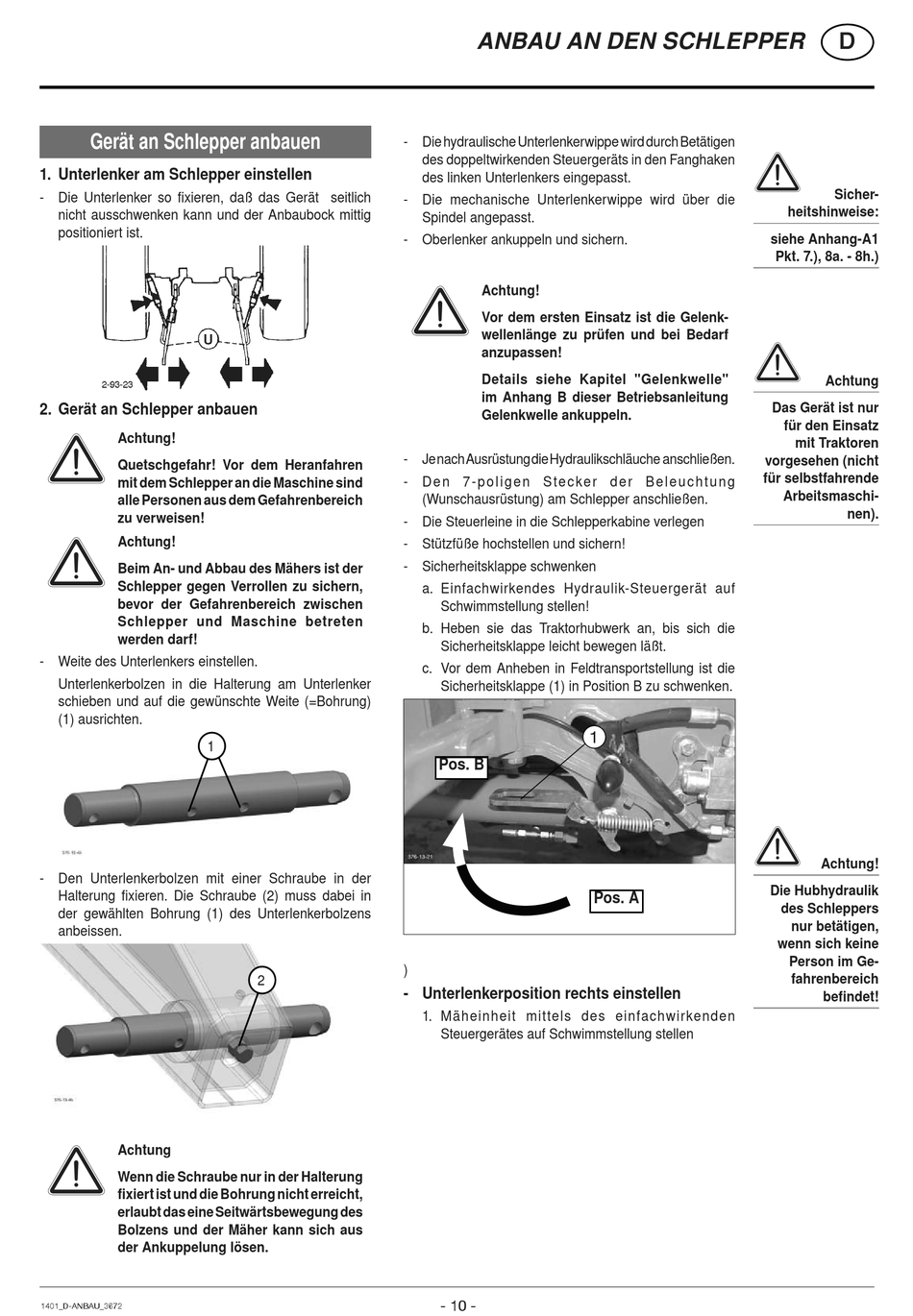

Gerät an Schlepper anbauen
1. Unterlenker am Schlepper einstellen
- Die Unterlenker so fixieren, daß das Gerät seitlich
nicht ausschwenken kann und der Anbaubock mittig
positioniert ist.
2. Gerät an Schlepper anbauen
Achtung!
Quetschgefahr! Vor dem Heranfahren
mit dem Schlepper an die Maschine sind
alle Personen aus dem Gefahrenbereich
zu verweisen!
Achtung!
Beim An- und Abbau des Mähers ist der
Schlepper gegen Verrollen zu sichern,
bevor der Gefahrenbereich zwischen
Schlepper und Maschine betreten
werden darf!
- Weite des Unterlenkers einstellen.
Unterlenkerbolzen in die Halterung am Unterlenker
schieben und auf die gewünschte Weite (=Bohrung)
(1) ausrichten.
1
- Den Unterlenkerbolzen mit einer Schraube in der
Halterung fixieren. Die Schraube (2) muss dabei in
der gewählten Bohrung (1) des Unterlenkerbolzens
anbeissen.
Achtung
Wenn die Schraube nur in der Halterung
fixiert ist und die Bohrung nicht erreicht,
erlaubt das eine Seitwärtsbewegung des
Bolzens und der Mäher kann sich aus
der Ankuppelung lösen.
1401_D-ANBAU_3672
- Die hydraulische Unterlenkerwippe wird durch Betätigen
des doppeltwirkenden Steuergeräts in den Fanghaken
des linken Unterlenkers eingepasst.
- Die mechanische Unterlenkerwippe wird über die
Spindel angepasst.
- Oberlenker ankuppeln und sichern.
- Je nach Ausrüstung die Hydraulikschläuche anschließen.
- D e n 7 - p o l i g e n S te c ke r d e r B e l e u c h t u n g
(Wunschausrüstung) am Schlepper anschließen.
- Die Steuerleine in die Schlepperkabine verlegen
- Stützfüße hochstellen und sichern!
- Sicherheitsklappe schwenken
a. Einfachwirkendes Hydraulik-Steuergerät auf
b. Heben sie das Traktorhubwerk an, bis sich die
c. Vor dem Anheben in Feldtransportstellung ist die
)
2
- Unterlenkerposition rechts einstellen
1. Mäheinheit mittels des einfachwirkenden
ANBAU AN DEN SCHLEPPER
Achtung!
Vor dem ersten Einsatz ist die Gelenk-
wellenlänge zu prüfen und bei Bedarf
anzupassen!
Details siehe Kapitel "Gelenkwelle"
im Anhang B dieser Betriebsanleitung
Gelenkwelle ankuppeln.
Schwimmstellung stellen!
Sicherheitsklappe leicht bewegen läßt.
Sicherheitsklappe (1) in Position B zu schwenken.
1
Pos. B
Pos. A
Steuergerätes auf Schwimmstellung stellen
- 10 -
D
Sicher-
heitshinweise:
siehe Anhang-A1
Pkt. 7.), 8a. - 8h.)
Achtung
Das Gerät ist nur
für den Einsatz
mit Traktoren
vorgesehen (nicht
für selbstfahrende
Arbeitsmaschi-
nen).
Achtung!
Die Hubhydraulik
des Schleppers
nur betätigen,
wenn sich keine
Person im Ge-
fahrenbereich
befindet!
