Montage- und Bedienungsanleitung für Batterie-Ladegerät:

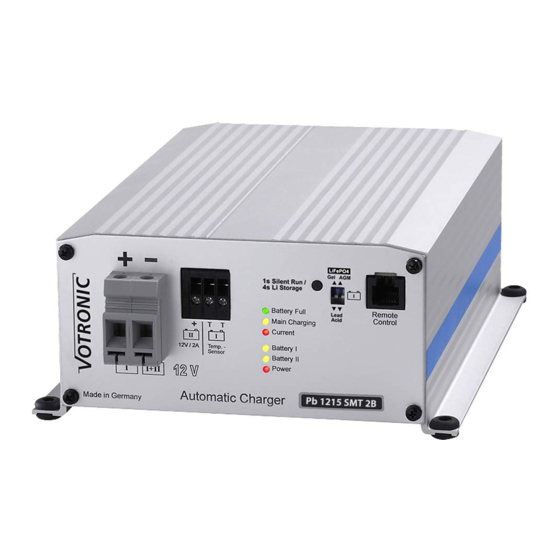

Automatic Charger Pb 1215 SMT Li
Automatic Charger Pb 1220 SMT Li
Automatic Charger Pb 1225 SMT Li
Automatic Charger Pb 1230 SMT Li
Hinweis:
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig, bevor Sie mit dem
Anschluss und der Inbetriebnahme beginnen.
Vollautomatisches Batterie-Ladegerät für LiFePO4-Batterien in Sonderfahrzeugen, in hochwertigen
Reisemobilen, im Marinebereich.
VOTRONIC Ladegeräte der Serie „Pb SMT Li" zeichnen sich durch kompakte Bauform, geringes Gewicht (Hochfrequenz
Schaltnetzteil, Switch Mode Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der Netzversorgung
(Unter-/Überspannung, Sinusform, Frequenz) aus.
Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2oU3"-Ladekennlinien und dynamischer
Ladezeitberechnung sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende 100%
Ladevollerhaltung der angeschlossenen Batterien aus jedem beliebigen Ladezustand heraus und ermöglicht dabei
auch die gleichzeitige Mitversorgung von parallelgeschalteten 12V-Verbrauchern bzw. die Ladung sehr großer
Batterien (je nach Anwendungsfall).
Batterie-Ausgänge:
Haupt-Ladeausgang Batterie I:
Hauptladeausgang mit maximalem Ladestrom, je nach Batterie-Typ und -Hersteller wahlweise 4 Ladeprogramme
einstellbar, abgestimmt auf Lithium LiFePO4-Batterien, siehe Tabelle 1, Seite 6.
Neben-Ladeausgang Batterie II:
Separater Neben-Ladeausgang mit reduzierter Ladeleistung 12 V / 2 A zur Stützladung und Ladeerhaltung der
Fahrzeug-(Blei-) Starterbatterie mit Schutz vor Überladung.
Weitere Geräteeigenschaften:

Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.

Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese auf
Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits-Schalter).

Silent Run Funktion: Auf Tastendruck geräuschoptimierte Arbeitsweise (Nachtbetrieb).

Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die
Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.

Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss,
Verpolung, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen
Trennung von Ladegerät und Batterie durch eingebaute Sicherheits-Schalter.

Netzteilfunktion: Ermöglicht die Weiterversorgung der Verbraucher ohne Batterie (z. B. bei Batteriewechsel).

Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.

Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit Solaranlagen, Ladewandlern (Boostern, Licht-
maschinen), Brennstoffzellen, Wind- und Benzingeneratoren etc. an einer Batterie.

Temperaturüberwachung und Ladeanpassung durch Batterie-Temperatursensor, ermöglicht den Ladebetrieb
auch außerhalb der empfohlenen LiFePO4 Batterie-Temperaturen unter 5°C und über 35°C.
Batterie- Lebensdauer und Leistungsfähigkeit:

Batterien kühl, LiFePO4 möglichst über 0°C halten, Einbauort entsprechend auswählen.
 Nur vollgeladene Batterien lagern und regelmäßig nachladen.
Keine Gerätefunktion ohne angeschlossenen Temperatur-Sensor
(Sicherheitsabschaltung)!
Ladeleistung 12 V / 15 A
Ladeleistung 12 V / 20 A
Ladeleistung 12 V / 25 A
Ladeleistung 12 V / 30 A
Nr. 3281
Nr. 3282
Nr. 3283
Nr. 3284
