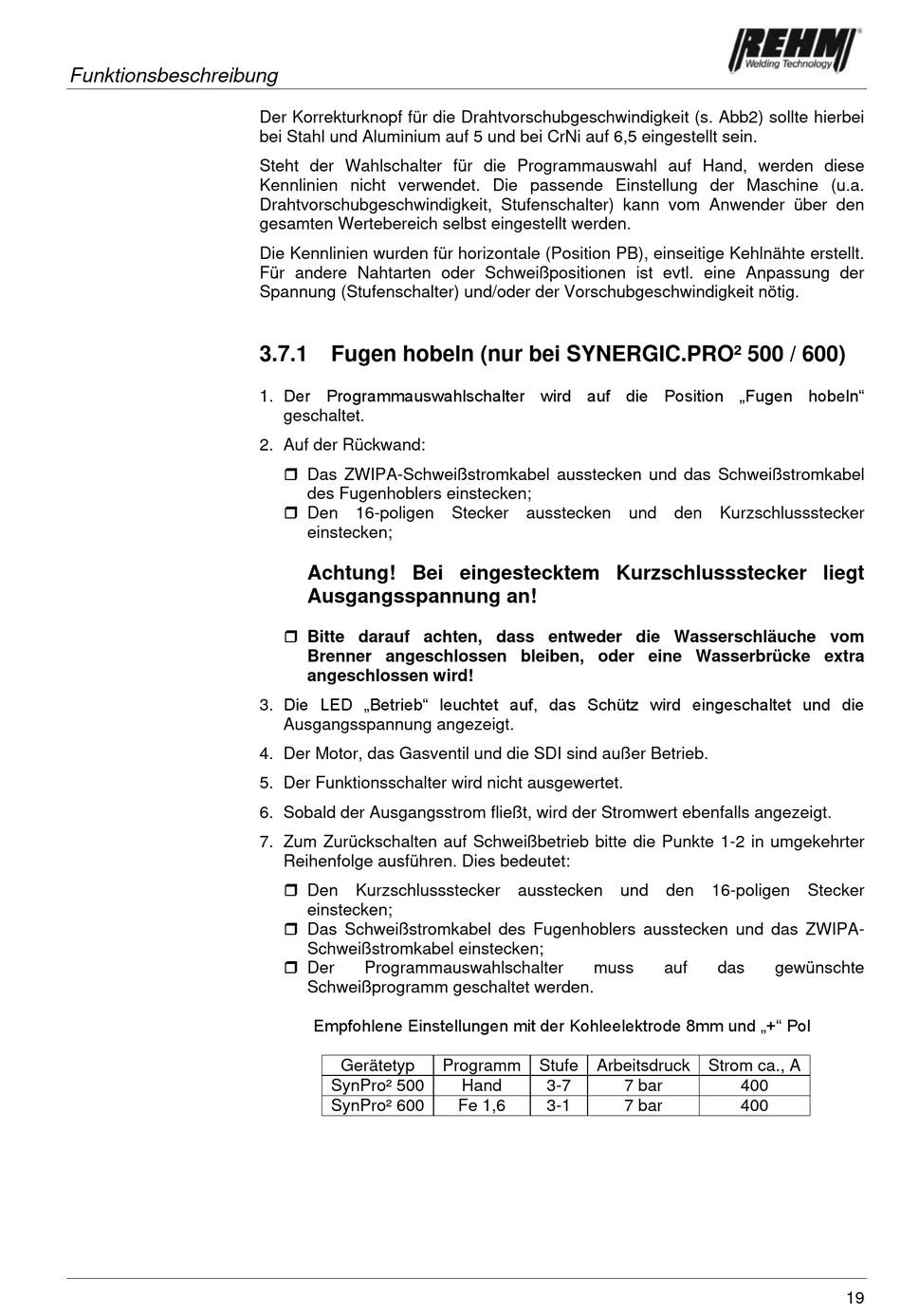

Funktionsbeschreibung
Der Korrekturknopf für die Drahtvorschubgeschwindigkeit (s. Abb2) sollte hierbei
bei Stahl und Aluminium auf 5 und bei CrNi auf 6,5 eingestellt sein.
Steht der Wahlschalter für die Programmauswahl auf Hand, werden diese
Kennlinien nicht verwendet. Die passende Einstellung der Maschine (u.a.
Drahtvorschubgeschwindigkeit, Stufenschalter) kann vom Anwender über den
gesamten Wertebereich selbst eingestellt werden.
Die Kennlinien wurden für horizontale (Position PB), einseitige Kehlnähte erstellt.
Für andere Nahtarten oder Schweißpositionen ist evtl. eine Anpassung der
Spannung (Stufenschalter) und/oder der Vorschubgeschwindigkeit nötig.
3.7.1 Fugen hobeln (nur bei SYNERGIC.PRO² 500 / 600)
1. Der Programmauswahlschalter wird auf die Position „Fugen hobeln"
geschaltet.
2. Auf der Rückwand:
 Das ZWIPA-Schweißstromkabel ausstecken und das Schweißstromkabel
des Fugenhoblers einstecken;
 Den 16-poligen Stecker ausstecken und den Kurzschlussstecker
einstecken;
Achtung! Bei eingestecktem Kurzschlussstecker liegt
Ausgangsspannung an!
 Bitte darauf achten, dass entweder die Wasserschläuche vom
Brenner angeschlossen bleiben, oder eine Wasserbrücke extra
angeschlossen wird!
3. Die LED „Betrieb" leuchtet auf, das Schütz wird eingeschaltet und die
Ausgangsspannung angezeigt.
4. Der Motor, das Gasventil und die SDI sind außer Betrieb.
5. Der Funktionsschalter wird nicht ausgewertet.
6. Sobald der Ausgangsstrom fließt, wird der Stromwert ebenfalls angezeigt.
7. Zum Zurückschalten auf Schweißbetrieb bitte die Punkte 1-2 in umgekehrter
Reihenfolge ausführen. Dies bedeutet:
 Den Kurzschlussstecker ausstecken und den 16-poligen Stecker
einstecken;
 Das Schweißstromkabel des Fugenhoblers ausstecken und das ZWIPA-
Schweißstromkabel einstecken;
 Der Programmauswahlschalter
Schweißprogramm geschaltet werden.
Empfohlene Einstellungen mit der Kohleelektrode 8mm und „+" Pol
Gerätetyp
SynPro² 500
SynPro² 600
muss
Programm Stufe Arbeitsdruck
Hand 3-7
Fe 1,6 3-1
auf das gewünschte
Strom ca., A
7 bar 400
7 bar 400
19
