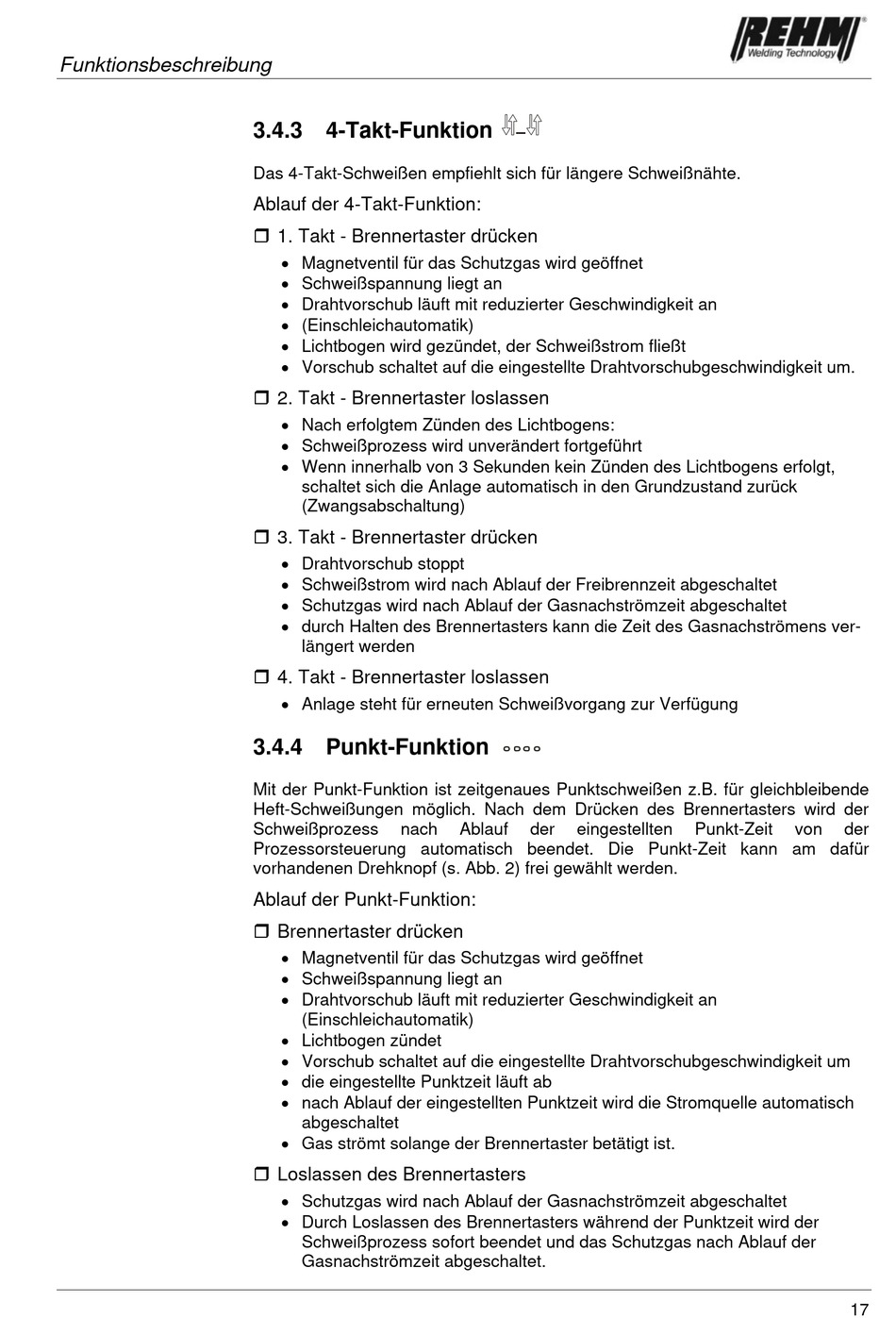

Funktionsbeschreibung

3.4.3 4-Takt-Funktion

Das 4-Takt-Schweißen empfiehlt sich für längere Schweißnähte.
Ablauf der 4-Takt-Funktion:
 1. Takt - Brennertaster drücken
 Magnetventil für das Schutzgas wird geöffnet
 Schweißspannung liegt an
 Drahtvorschub läuft mit reduzierter Geschwindigkeit an
 (Einschleichautomatik)
 Lichtbogen wird gezündet, der Schweißstrom fließt
 Vorschub schaltet auf die eingestellte Drahtvorschubgeschwindigkeit um.
 2. Takt - Brennertaster loslassen
 Nach erfolgtem Zünden des Lichtbogens:
 Schweißprozess wird unverändert fortgeführt
 Wenn innerhalb von 3 Sekunden kein Zünden des Lichtbogens erfolgt,
schaltet sich die Anlage automatisch in den Grundzustand zurück
(Zwangsabschaltung)
 3. Takt - Brennertaster drücken
 Drahtvorschub stoppt
 Schweißstrom wird nach Ablauf der Freibrennzeit abgeschaltet
 Schutzgas wird nach Ablauf der Gasnachströmzeit abgeschaltet
 durch Halten des Brennertasters kann die Zeit des Gasnachströmens ver-
längert werden
 4. Takt - Brennertaster loslassen
 Anlage steht für erneuten Schweißvorgang zur Verfügung

3.4.4 Punkt-Funktion

Mit der Punkt-Funktion ist zeitgenaues Punktschweißen z.B. für gleichbleibende
Heft-Schweißungen möglich. Nach dem Drücken des Brennertasters wird der
Schweißprozess nach
Prozessorsteuerung automatisch beendet. Die Punkt-Zeit kann am dafür
vorhandenen Drehknopf (s. Abb. 2) frei gewählt werden.
Ablauf der Punkt-Funktion:
 Brennertaster drücken
 Magnetventil für das Schutzgas wird geöffnet
 Schweißspannung liegt an
 Drahtvorschub läuft mit reduzierter Geschwindigkeit an
(Einschleichautomatik)
 Lichtbogen zündet
 Vorschub schaltet auf die eingestellte Drahtvorschubgeschwindigkeit um
 die eingestellte Punktzeit läuft ab
 nach Ablauf der eingestellten Punktzeit wird die Stromquelle automatisch
abgeschaltet
 Gas strömt solange der Brennertaster betätigt ist.
 Loslassen des Brennertasters
 Schutzgas wird nach Ablauf der Gasnachströmzeit abgeschaltet
 Durch Loslassen des Brennertasters während der Punktzeit wird der
Schweißprozess sofort beendet und das Schutzgas nach Ablauf der
Gasnachströmzeit abgeschaltet.
Ablauf der eingestellten Punkt-Zeit von der
