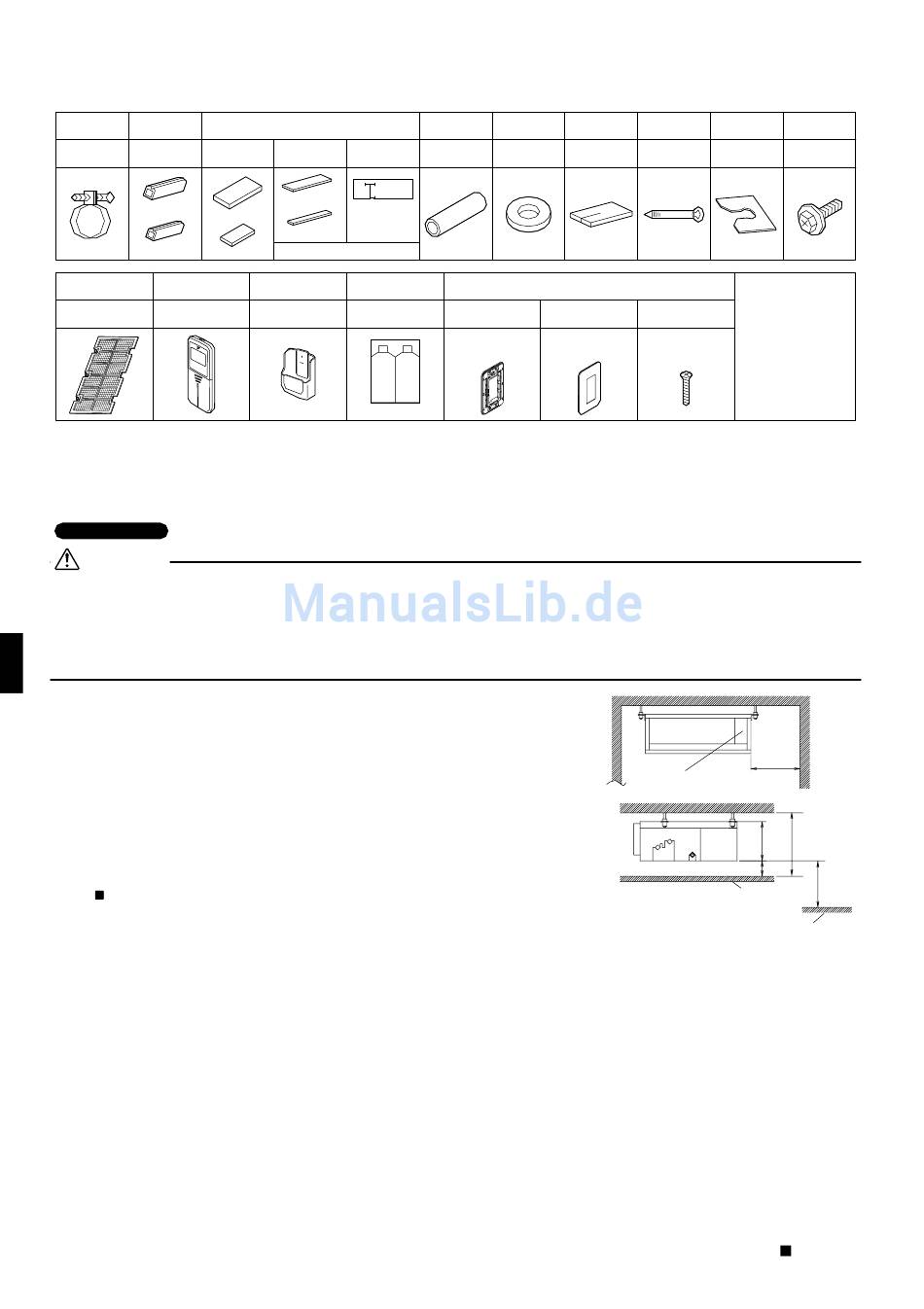

ZUBEHÖR
Isolierung für
Metallklemme
Fassung
Groß und klein,
1 Stck. je 1
für Gasleitung
für Kältemittelleitung
Drahtlose
Luftfilter
Fernbedienung
1 Stck. 1 Stck.

WAHL DES INSTALLATIONSORTS

• Wählen Sie einen Installationsort, der vom Kunden genehmigt wurde.
Innenaggregat
Achtung
• Wird das Gerät während oder nach dem Auspacken bewegt, heben Sie es nur an den dafür vorgesehenen Vorrichtungen.
Üben Sie keine Kräfte auf andere Teile aus, speziell nicht auf die Kühlmittelleitungen, dem Ablauf und den Anschlüssen.
Tragen Sie, wenn Sie das Gerät installieren, Schutzbekleidung (Schuhe, Handschuhe usw.).
• Wenn Raumtemperatur und Feuchtigkeit unter der Decke möglicherweise 30°C bzw. 80% relative Feuchte überschreiten,
verstärken Sie die Isolierung der Kühlmittelleitungen zwischen den Geräten. Verwenden Sie Glaswolle oder
Polyethylenschaum als Isolation. Achten Sie darauf, dass diese nicht stärker als 10mm ist und durch die Deckenöffnung passt.
• Wo optimale Luftzufuhr gewährleistet ist.
• Wo keine Hindernisse die Luftströmung stören.
• Wo Kondensat gut ablaufen kann.
• Wo die tragenden Elemente der Decke stark genug für das Gewicht des Innenaggregats sind.
• Wo eine Einzugdecke an einer Schrägung nicht merkbar ist.
• Wo ausreichender Platz für Installation und Wartung gewährleistet ist.
• Wo Leitungen zwischen dem Innenaggregat und Außenaggregat innerhalb der zulässigen
Grenzen verlegt werden können (siehe Installationsanleitung für Außenaggregat).
• Das Innen- und Außenaggregat, Netzkabel und Übertragungsverdrahtung mindestens
1m von Fernsehgerät und Radios entfernt halten, um verzerrte Bilder und Rauschen
zu vermeiden. (Je nach Typ und Quelle der elektromagnetischen Wellen, können
statische Störungen auch in einem größeren Abstand als 1m auftreten.)
Verwenden Sie Aufhängerbolzen zur Installation. Prüfen Sie, ob die Decke
stark genug zum Tragen des Aggregatgewichts ist. Wenn Sie Zweifel
haben, verstärken Sie die Decke vor der Installation des Aggregats.
(Zur Installation ist ein Installationsraster auf die Verpackung gedruckt. Prüfen Sie
das Raster, um festzustellen, ob bestimmte Befestigungspunkte verstärkt werden
müssen.) Wählen Sie die Abmessung *H so, dass ein Gefälle von mindesten 1%
entsteht, wie in "INSTALLATION DER ABLAUFLEITUNG" erwähnt.
• Die Installationsabstände sind auf dem Verpackungsmaterial vermerkt und sollten überprüft
werden, um entscheiden zu können, ob Positionen verstärkt werden müssen oder nicht.
2
Dichtungsmaterial
3 Stck.
1 Stck.
je 1 (nur für Modelle 50-60)
2 große
Groß
Isoliermaterial
Aufhängung
1 kleiner
(rechts)
Klein
Befindet sich in Auslassöffnung
Fernbedienungs- Batterien der
halterung
Größe AAA
1 Stck. 1 Satz
2 Stck.
Unterlegscheibe
Ablaufschlauch Dichtungsmaterial
für Abhängung
1 Stck. 8 Stck. 2 Stck.
Empfängerbausatz
1 Stck. 1 Stck.
Befestigungsrahmen Zierplatte
Befestigungsplatte Schrauben für
Klemme
der Unterlegscheibe Schachtflansche
6 Stck. 1 Satz 1 Satz
4 Stck. 24 Stck.
[ Andere ]
2 Stck.
• Betriebs-
Schrauben
anleitung
M4 × 25
• Installations-
anleitung
300 oder
größer
Steuerungskasten Platz für
Wartungsarbeiten
20 oder größer
Decke
Fußboden
(Länge: mm)
