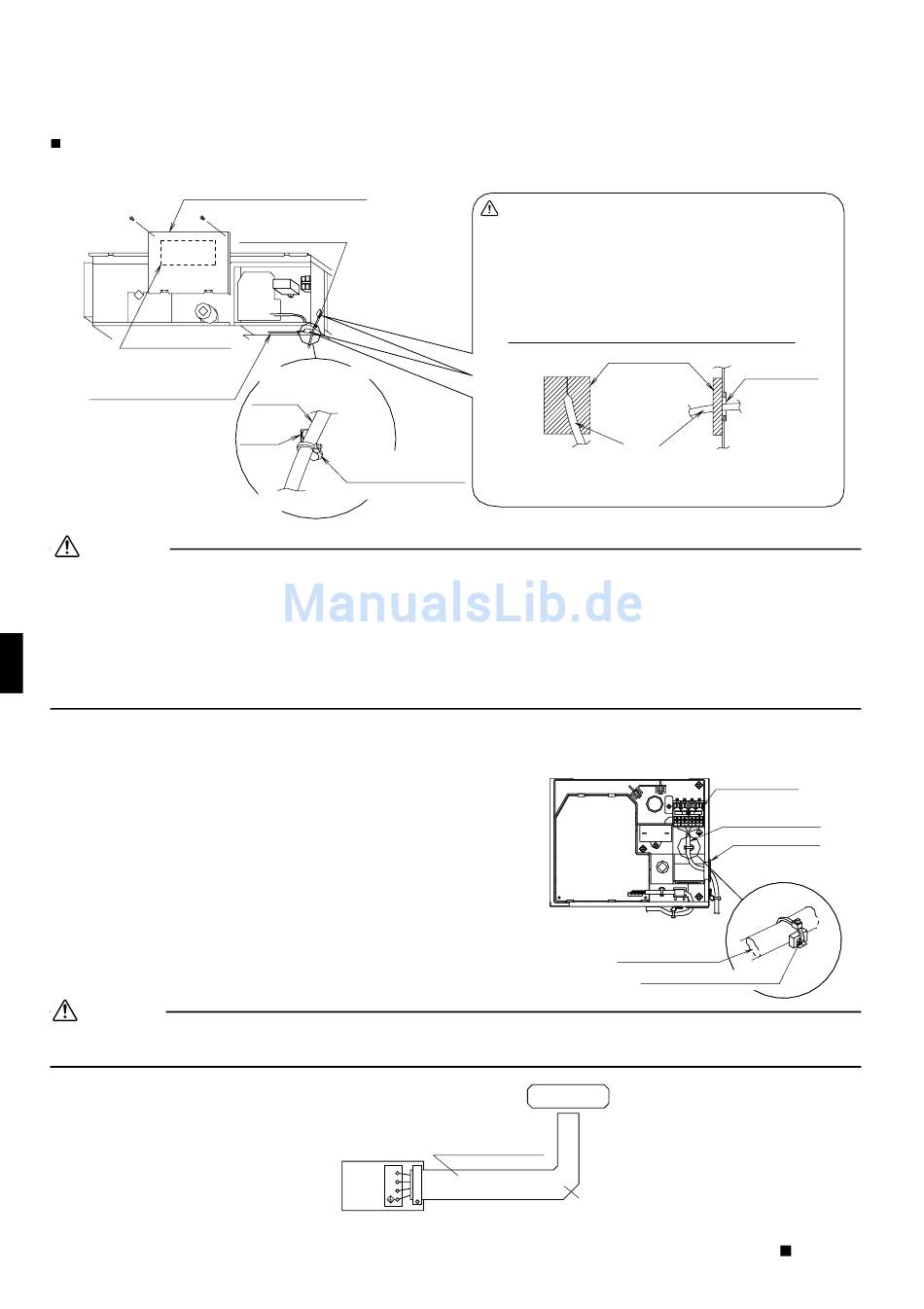

VERKABELUNG
Details finden Sie in der Installationsanleitung, die der Außeneinheit beiliegt.
KABELANSCHLÜSSE.
• Ehe die Anschlüsse vorgenommen werden, muss der Deckel des Steuerkastens, wie in der Abb. dargestellt, entfernt werden.
Deckel des Steuerungskastens
Schaltplan
(Rückseite)
∗ Verkabelung der
Fernbedienung
(Stromversorgungseite)
Achtung
• Verwenden Sie zur Befestigung der Verkabelung, wie in der Abbildung dargestellt, die mitgelieferten Kabelbinder, um zu verhindern, dass
von außen Zug auf die Kabelanschlüsse ausgeübt werden kann.
• Achten Sie bei der Verkabelung darauf, dass die Kabel ordentlich verlegt werden, so dass der Deckel des Steuerungskastens nicht hoch steht.
Verschließen Sie danach den Deckel. Achten Sie beim Anbringen des Deckels des Steuerungskastens darauf, dass Sie keine Kabel
einklemmen.
• Verlegen Sie außerhalb des Geräts Niederspannungskabel (Fernbedienungsleitungen) und Netzkabel (Geräteversorgung und Massekabel)
mit einem Abstand von mindestens 50mm so, dass sie sich nicht kreuzen. Liegen die beiden Kabelarten zu nahe zusammen, kann es zu
elektrischen Störungen, Fehlfunktionen und Schäden kommen.
[ VORSICHTSMASSREGELN ]
• Details zur Verdrahtung der Spannungsversorgung finden Sie auch unter "Elektroschaltplan".
[Anschluss der Elektrische Verdrahtung]
• Verkabelung von Stromversorgung und Masseleitung
Nehmen Sie den Deckel des Steuerungskastens ab.
Ziehen Sie dann die Kabel durch die Kabeldurchführungen und schließen
Sie sie an der Klemmleiste (4P) an.
Die Kabelisolation muss bis in den Schaltkasten hineingeführt werden.
Warnung
Keine Abgriffdrähte, Standdrähte, Verlängerungskabel oder Starbust-Verbindungen verwenden, da diese zu Überhitzung,
elektrischen Schlägen oder Bränden führen können.
10
Netzstromverkabelung
Erdung
(Seite des Steuerungskasten)
Verkabelung
Klemmen
Klemme
(Befestigungsklemme)
(Zubehörteil)
1
Innenag-
2
gregat 3
• Die Kabel müssen durch die Kabeldurchführungen nach
außen geführt werden.
• Nach der Verdrahtung müssen alle Durchführungen
abgedichtet werden, damit weder Feuchtigkeit noch
Kleinlebewesen in den Schaltkasten eindringen können.
• Umwickeln Sie die Netz- und Niederspannungsleitungen
wir in der unten stehende Abbildung dargestellt.
(Anderenfalls können Feuchtigkeit oder Kleinlebewesen
von außen Eindringen und einen Kurzschluss hervorrufen.)
Vergewissern Sie sich, dass keine Spalten existiert.
Dichtungsmaterial
[Befestigung]
Leiterplatte der
Raumeinheit(ASSY)
Zum
Außenaggregat
Wenn die Drahtlänge 10m
überschreitet, 2,0mm-
Drähte verwenden.
1,6mm oder 2,0mm
H05VV
Kabeldurch-
(Zubehörteil)
führung
Kabel
Außeneinheit Raumeinheit
Klemmenblock (4P)
Netzstromverkabelung
Erdung
Kabeldurchführung
Netzstromverkabelung
Erdung
Klemme (Befestigungsklemme)
(Zubehörteil)
