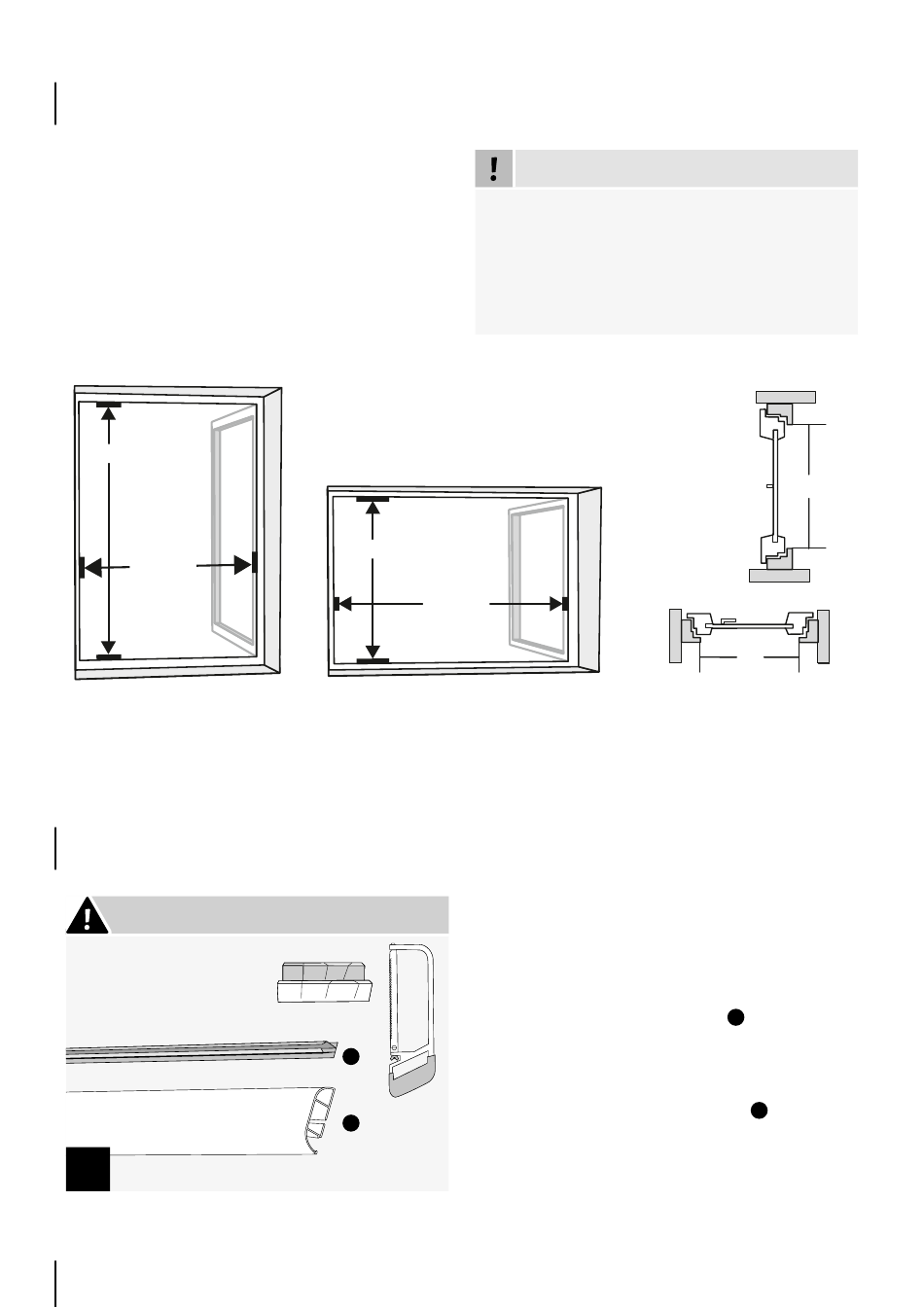

Maß nehmen
Messen Sie von Fensterrahmen Innenkante zu Innenkante
(lichtes Maß) und notieren sich das Ergebnis
Achtung: Bei abgeschrägten Fensterrahmen jeweils die
äußerste Rahmenkante messen.
Optional: Sollte Ihr Fenster breiter sein als hoch, so können die
Profile lang und kurz auch getauscht werden.
H = Höhe
B = Breite
Montage
Verletzungsgefahr!
1
6
Das gemessene Lichte Maß entspricht nicht dem Rah-
menaußenmaß des fertig montierten Insektenschutz-
bausatzes. Das fertige Rahmenaußenmaß des Insekten-
schutzbausatzes ist um die Auflagefläche größer als das
gemessene Lichte Maß (siehe auch im Kapitel „Montage-
hinweise" auf Seite 5).
H = Höhe
B = Breite
B
B
Kürzen Sie alle Aluprofile (kurz und lang)
messene Breite/Höhe (-) abzüglich 3,0 cm
C
Beispiel: Gemessene Breite/Höhe 100 cm - 3,0 cm = 97 cm.
Kürzen Sie alle Klemmleisten (kurz und lang)
B
gemessene Breite/Höhe (-) abzüglich 2,3 cm
Beispiel: Gemessene Breite/Höhe 100 cm - 2,3 cm = 97,7 cm.
Hinweis
B
H
H
H
B
B
auf die jeweils ge-
C
auf die jeweils
