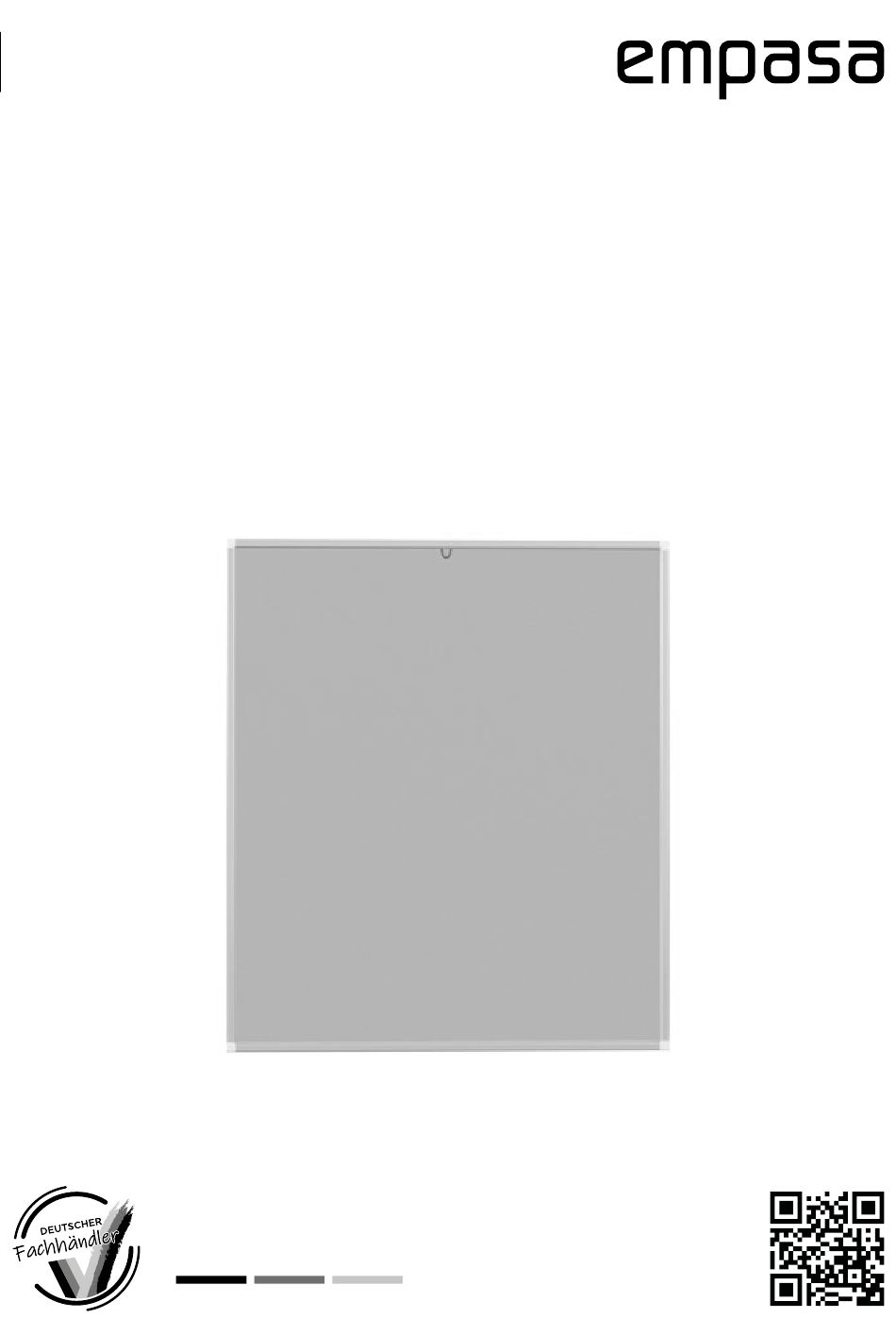

- Seite 1 Montageanleitung BASIC FLIEGENGITTER FENSTER Montagevideo: D ESIGNE D I N G ER MA N Y...
- Seite 2 V1/2023_10155...
-
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise Maß nehmen ..................Bestimmungsgemäße Verwendung Montage . -
Seite 4: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Teilebezeichnung Anzahl Teile-Nr. S-0097 S-0007 Gewebe Handgriff Aluprofil kurz 00682-0001 Abdeckkappen 00682-0006 S-0006 Aluprofil lang 00682-0002 Kunststoffgleiter Klemmleisten kurz 00682-0003 Sicherheitsschnur S-0000 Klemmleisten lang 00682-0004 Kreuzschlitzschraube N-0025 EM-00014-0005 3 x 10 Eckverbinder S-0073 Befestigungsfedern Für Fehlteile immer die hervorgehobene Teile-Nummer oder den Teilebuchstaben bereithalten. Beispiel: Handgriff S - 000 7 oder Handgriff... -
Seite 5: Werkzeug
Werkzeug Metallsäge Bleistift Gehrungslade Metallfeile Cuttermesser Gummihammer Maßband Hinweis Gehen Sie mit dem verwendeten Werkzeugen vorsichtig und umsichtig vor, um Verletzungen zu vermeiden. Montagehinweise Vorbereitung Hinweis Hinweis Durch Witterungseinflüsse und Temperaturschwankun- Wenn Sie die Verpackung unvorsichtig mit einem scharfen gen kann sich zwischen Fensterrahmen und Insekten- Messer oder anderen spitzen Gegenständen öffnen, kön- schutzrahmen Kondensat (Schwitzwasser) bilden. -
Seite 6: Maß Nehmen
Maß nehmen Messen Sie von Fensterrahmen Innenkante zu Innenkante Hinweis (lichtes Maß) und notieren sich das Ergebnis Achtung: Bei abgeschrägten Fensterrahmen jeweils die Das gemessene Lichte Maß entspricht nicht dem Rah- äußerste Rahmenkante messen. menaußenmaß des fertig montierten Insektenschutz- bausatzes. Das fertige Rahmenaußenmaß des Insekten- Optional: Sollte Ihr Fenster breiter sein als hoch, so können die schutzbausatzes ist um die Auflagefläche größer als das Profile lang und kurz auch getauscht werden. - Seite 7 Entgraten Sie alle Schnittkanten. Rahmenvoransicht.Diese Rahmenvoransicht dient zur Unter- stützung für die weiteren Montageschritte. Montage der Befestigungsfedern Oberes Aluprofil für die Breite Für die nachfolgende Montage der Befestigungsfedern (Schritt 4 - 6) empfehlen wir diese wie folgt zu verteilen: - Oberes Profil für die Breite 3x - Unteres Profil für die Breite 3x - Linkes und rechts Profil für die Höhe je 1x Hinweis...
- Seite 8 Verletzungsgefahr! lose auf den Alurahmen auflegen und Klemmleisten Verbinden Sie die Aluprofile für die Breite und Höhe jeweils Gewebe jeweils gegenüberliegend eindrücken. mit einem Eckverbinder . Die Löcher für die Fixierung der Ab- deckkappen zeigen nach außen. Achtung! Klemmleisten nicht einschlagen. BESCHÄDIGUNGSGEFAHR des Gewebes (siehe Info FAQ).
- Seite 9 Außen Innen Innen Außen Insektenschutzrahmen von außen an den Fensterrahmen Die Befestigungsfedern über den Fensterrahmen ziehen, um anhalten. den Insektenschutzrahmen zu befestigen. Hinweis: Aluprofile müssen außen am Fensterrahmen anliegen. Achtung: Montage der Befestigungsfedern kann zur Beschädi- Auflagefläche umlaufend ca. 1,2 cm. gung der Dichtungsgummis führen.
-
Seite 10: Häufige Fragen
Häufige Fragen Frage Antwort Wie lange benötige ich für eine Montage Die Montage des Bausatzes nimmt in etwa 60 Minuten in Anspruch. des Insektenschutzfensters? Gibt es eine Mindestgröße des Nein. Der Bausatz kann auf ein beliebiges Maß gekürzt werden. Insektenschutzfensters? Welche Farbe hat das Insektenschutzgitter (Gaze)? Das engmaschige Gewebe hat die Farbe schwarz. -
Seite 11: Reinigung
Reinigung Service Für alle Fragen rund um das Insektenschutzfenster BASIC Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden steht Ihnen unser Support unter support@empasa.de zur Reinigungsmitteln. Das Gewebe können Sie mit einem Staub- sauger (Bürstenaufsatz) oder Handbesen von Staub befreien. - Seite 12 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.de.
