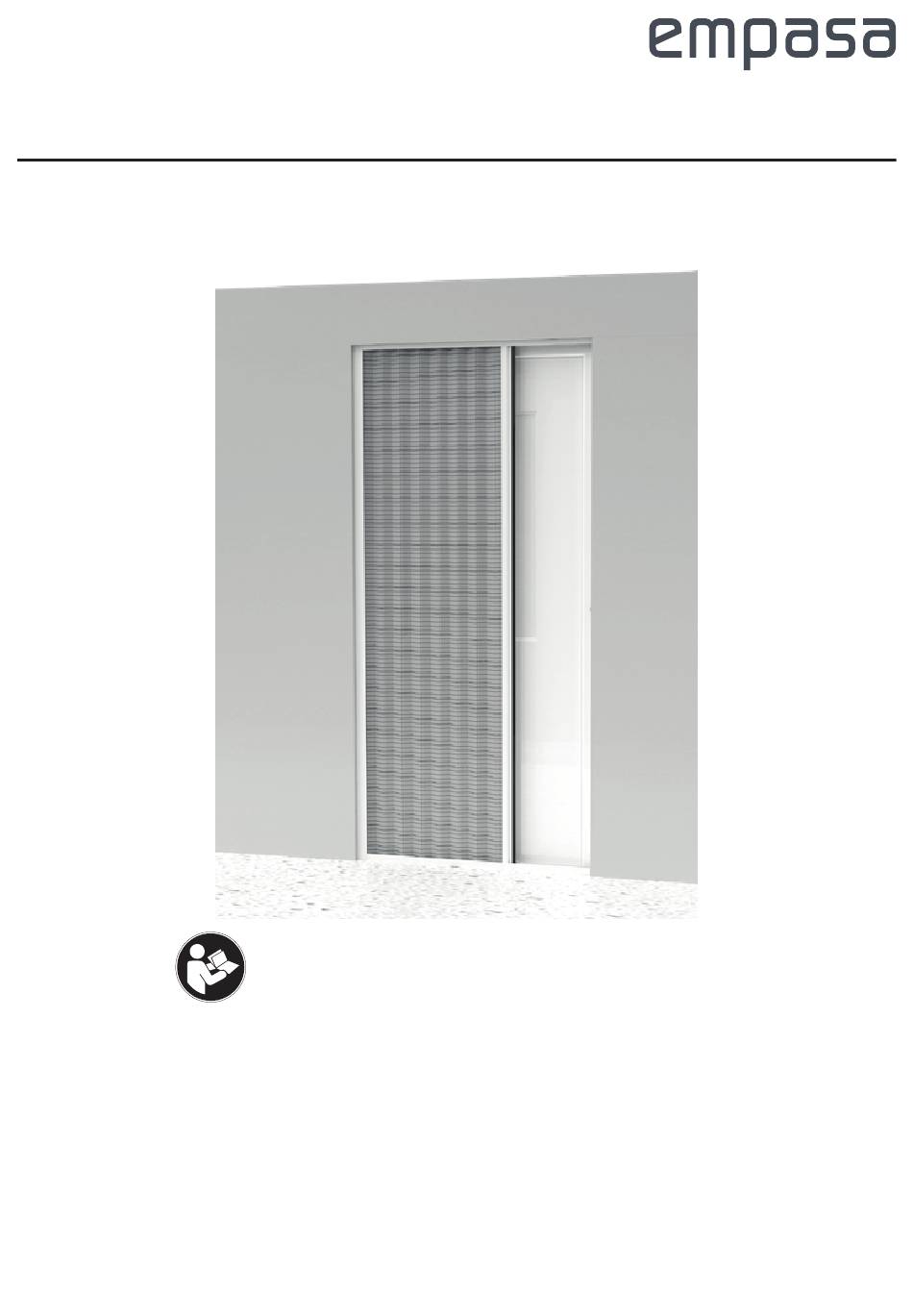

Empasa 4447 Montageanleitung

Insektenschutz alu-plisseetür
Montage-Anleitung
Insektenschutz Alu-Plisseetür
Bitte vor Montage sorgfältig alle Punkte lesen!
Anleitung aufbewahren und bei Weitergabe
des Produktes mit aushändigen!
P01100
1
V1-2019/10146
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Empasa 4447

  • Seite 1 Montage-Anleitung Insektenschutz Alu-Plisseetür Bitte vor Montage sorgfältig alle Punkte lesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! P01100 V1-2019/10146...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt ���������������������������������������������������������������������������������������������������� 3 Rahmenvoransicht ����������������������������������������������������������������������������������������� 4 Benötigtes Werkzeug ��������������������������������������������������������������������������������������� 5 Allgemeines ���������������������������������������������������������������������������������������������� 5 Montagenleitung lesen und aufbewahren ����������������������������������������������������������������� 5 Zeichenerklärung ������������������������������������������������������������������������������������� 5 Sicherheit ������������������������������������������������������������������������������������������������ 6 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������� 6 Haftung ��������������������������������������������������������������������������������������������� 6 Vorbereitung ���������������������������������������������������������������������������������������������� 7 Montage ������������������������������������������������������������������������������������������������� 8 Reinigung ����������������������������������������������������������������������������������������������� 13 Aufbewahrung �������������������������������������������������������������������������������������������...
  • Seite 3: Inhalt

    Inhalt Bezeichnung (Innenansicht) Anzahl Teile-Nr. A Gewebe 01100-1003 B Wandprofil 01100-0005 C Plisseekassette 01100-0004 D Griffprofil 01100-0003 E Führungsprofil unten 01100-0001 F Führungsprofil oben 01100-0002 G Bürstendichtung Griffprofil S-0057 H Bürstsendichtung Führungsprofil oben S-0002 I Handgriff bestehend aus: Handgriff EM-00026-0001 Innensechskantschraube N-0077 J Schnurspanner oben bestehend aus:...
  • Seite 4: Rahmenvoransicht

    Rahmenvoransicht Diese Rahmen-Voransicht stellt nicht alle Einzelteile dar und dient nur zur visuellen Unterstützung bei der Montage. P01100 V1-2019/10146...
  • Seite 5: Benötigtes Werkzeug

    Gesetze. Bewahren Sie die Montageanleitung für die weitere Nutzung auf. Wenn Sie die Insektenschutz Alu-Plisseetür an Dritte weitergeben, geben Sie unbedingt diese Montageanleitung mit. Zusätzliche Produktinformationen Internet unter www.empasa.de. Zeichenerklärung Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.
  • Seite 6: Sicherheit

    Sicherheit Bestimmungsgemäße Verwendung Das Insektenschutzprodukt darf nur für den bestimmungsgemäßen, nicht gewerblichen Gebrauch (Anbringung Außen in die Mauerlaibung, und vor den vorhandenen Türrahmen, zum Schutz vor Eindringen von Insekten) verwendet werden. Bei missbräuchlicher Nutzung kann es zu erheblichen Gefährdungen kommen. Zusätzliche Belastungen dieses Produktes durch angehängte Gegenstände oder Bedienung über die mechanischen Begrenzungen hinaus können zur Beschädigung des Produk- tes führen und sind daher nicht zulässig.
  • Seite 7: Vorbereitung

    Vorbereitung HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, können Sie den Insektenschutz beschädigen. Gehen Sie daher beim Öffnen der Verpackung vorsichtig vor. Nehmen Sie die Einzelteile des Insektenschutzes aus der Verpackung. Prüfen Sie ob die Lieferung vollständig ist.
  • Seite 8: Montage

    Montage VORSICHT! VORSICHT! 90° 90° Kürzen Sie das Führungsprofil oben F und das Kürzen Sie das Griffprofil D auf gemessene Höhe - 2,8 cm. Führungsprofil unten E auf gemessene Breite - 1,8 cm. VORSICHT! VORSICHT! 90° Kürzen Sie die Plisseekassette C und das Wandprofil B genau Kürzen Sie das Gewebe A auf gemessene Höhe - 1,4 cm.
  • Seite 9 Montage Optional (bei breiten Türrahmen): Gewebe A einsetzen. Schieben Sie den Handgriff I auf das Griffprofil D . Schieben Sie das Gewebe A jeweils in die Plisseekassette C und in das Griffprofil D ein. Dabei müssen die Schnüre im Der Handgriff I zeigt dabei in Richtung Gewebe A . Griffprofil D überkreuzt gehalten werden.
  • Seite 10 Montage Setzen Sie den Schnurspanner oben J auf das Halten Sie das Wandprofil B , in einem Abstand von 2 cm zum Führungsprofil oben F auf. Türrahmen, an der gewünschten Seite der Mauerlaibung an Setzen Sie den Schnurspanner unten K auf das und zeichnen die Bohr-/Schraublöcher an.
  • Seite 11 Montage Warnung Markieren Sie die Bohr-/Schraublöcher. Bohren Sie die markierten Positionen mit einem Ø 6 mm Nehmen die Führungsprofile E und F wieder ab. Bohrer vor. (je nach Untergrund ist ein geeigneter Bohrertyp zu verwenden). Führen Sie nun, wie abgebildet, die oberen Schnüre durch den Setzen Sie die Dübel N und die Führungsprofile E und F ein.
  • Seite 12 Montage WARNUNG Bohren Sie die markierten Schraublöcher mit einem Zeichnen Sie die Bohrlöcher für den Schließhaken M an. Ø 6 mm Bohrer vor (je nach Untergrund den passenden Dabei sollte der Schließhaken M auf gleicher Höhe wie der Bohrertyp verwenden). Handgriff I liegen.
  • Seite 13: Reinigung

    Hier wird Ihnen auch bei Fragen geholfen, welche durch das Kapitel „Häufige Fragen“ auf Seite 14 nicht beantwortet werden können. Hotline: +49 (0) 9805-9333 1996 Mo. - Fr. 08.00 - 18.00 Uhr www.empasa.de empasa GmbH Im Herrmannshof 10 91595 Burgoberbach GERMANY Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich unter www.empasa.de. P01100 V1-2019/10146...
  • Seite 14: Häufige Fragen

    Häufige Fragen Muss ich mein Insektenschutz selbst zuschneiden? Ja. Es handelt sich um einen Selbstbausatz, welcher auf die gewünschte Größe angepasst werden kann. Welches Werkzeug benötige ich zur Montage des Sie benötigen eine Metallsäge, Zollstock (Maßband), Metallfei- Insektenschutzes? le, Cuttermesser, Gehrungslade, Bleistift, Bohrmaschine/Akku- schrauber oder Kreuzschlitz-Schraubendreher.
  • Seite 15: Technische Daten

    Versionsnummer: V1/2019-10146 gekauft bei: ������������������������������������������������������������������������������ gekauft am: ������������������������������������������������������������������������������ Kontaktdaten: empasa GmbH Im Herrmannshof 10 D-91595 Burgoberbach +49 9805-9333 1996 (Mo. - Fr. 09.00 - 18.00 Uhr) www.insektenstop.net / www.empasa.de Bewahren Sie diesen Produktpass für spätere Fragen/Reklamationen sorgfältig auf! P01100 V1-2019/10146...
  • Seite 16: Entsorgung

    Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der empasa GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
