Empasa MASTER PRO Montageanleitung
Fliegengitter
Vorschau ausblenden
Andere Handbücher für MASTER PRO:
- Bedienungsanleitung (55 Seiten) ,
- Montageanleitung (16 Seiten)
Verwandte Anleitungen für Empasa MASTER PRO
Inhaltszusammenfassung für Empasa MASTER PRO

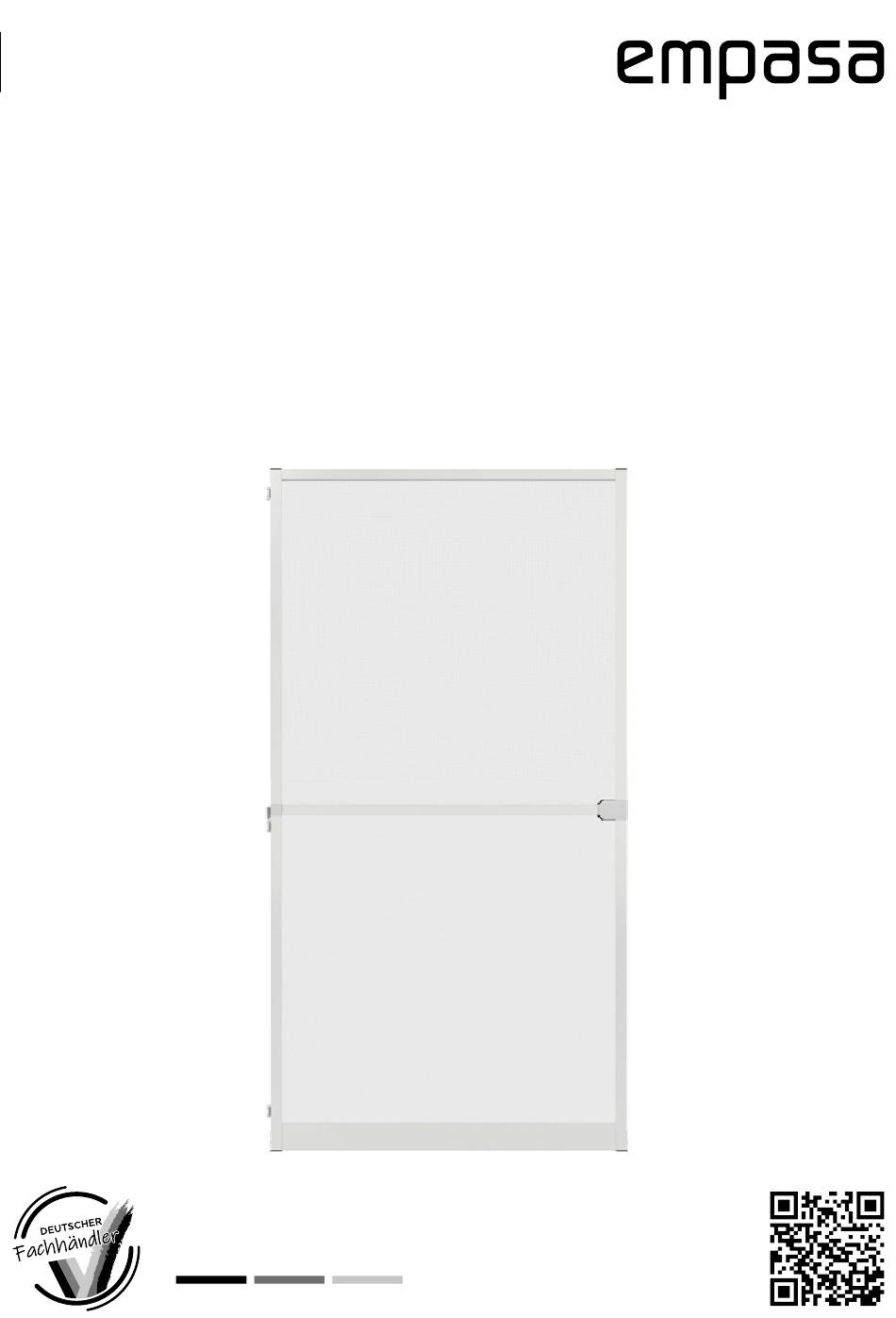

- Seite 1 Montageanleitung MASTER PRO FLIEGENGITTER TÜR Weitere Infos: D ESIGNE D I N G ER MA N Y...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise Maß nehmen ..................Bestimmungsgemäße Verwendung Montage . -
Seite 3: Vorbereitung
Der Wetterschenkel (Regenschutzschiene) darf nicht über die Auflagefläche des Blendrahmen hinaus reichen, da an- sonsten der Insektenschutz herausgedrückt werden kann. Alternativ können die Scharniere auch mit unserem empasa-Kleber (Universalkleber, bohr-/schraublos) befes- tigt werden. Diesen erhalten Sie auf www.insektenstop.net. Werkzeug Metallsäge Maßband... -
Seite 4: Lieferumfang
Lieferumfang Für Fehlteile immer die hervorgehobene Teile-Nummer oder den Teilebuchstaben bereithalten. Beispiel: Außengriff 000 11 - 00 15 oder Außengriff Referenznummer V1/2023_10110... - Seite 5 Teilebezeichnung Anzahl Teile-Nr. S-0097 Gewebe Längsprofil 00014-0001 Querprofil (mit Sticker „C“ gekennzeichnet) 00014-0002 Mittelprofil 00014-0003 Trittschutzprofil 00014-0004 Verbinder Trittschutz rechts 00014-0005 Verbinder Trittschutz links 00014-0006 Verbinder Längsprofil unten rechts inkl. Bohrschablone 00014-0012 Verbinder Längsprofil unten links inkl. Bohrschablone 00014-0011 Verbinder Längsprofil oben links inkl. Bohrschablone 00014-0009 Verbinder Querprofil rechts 00014-0008...
-
Seite 6: Maß Nehmen
Maß nehmen Messen Sie von Türrahmen Innenkante zu Innenkante (lichtes Maß) und notieren sich das Ergebnis. Das lichte Maß entspricht nicht dem fertigen Rahmenaußen- maß. B = Breite Achtung: Bei abgeschrägten Türrahmen jeweils mittig zwischen innerer und äußerer Rahmenkante messen. H = Höhe Hinweis Verwenden Sie eine zu diesem Insektenschutz passende... -
Seite 7: Montage
Montage Verletzungsgefahr! Verletzungsgefahr! B - 2,0 cm H / 2 90° 90° Kürzen Sie 4 Stück Längsprofile auf gemessene Höhe geteilt Kürzen Sie das Querprofil , das Mittelprofil und das Tritt- durch 2. schutzprofil auf die gemessene Breite abzüglich - 2,0 cm. Achten Sie auf einen sauberen und geraden Schnitt. - Seite 8 Innenansicht Innenansicht Anschlagseite Schließsseite 7 cm 7 cm Ziehen Sie die Bürstendichtung , die Magnetclips und die Ziehen Sie die Bürstendichtung und die Nutensteine Magnete im Wechsel, gemäß Abbildung ,in den äußeren Wechsel, gemäß Abbildung ,in den äußeren Kanal der Längspro- Kanal der Längsprofile auf der Schließseite ein.
- Seite 9 Verletzungsgefahr! 90° Bohren Sie gemäß Bohrschablone die Längsprofile mit dem Setzen Sie die Verbinder für Längsprofil unten die die Metallbohrer komplett durch. Längsprofile ein. Verwenden Sie gegebenenfalls einen Gum- mihammer. ACHTEN Sie auf einen komplett waagerechten Bohrvorgang. Eventuell entstandene Grate entfernen. Verletzungsgefahr! Verletzungsgefahr! 90°...
- Seite 10 Verletzungsgefahr! Verletzungsgefahr! Bürstenkanal Innenansicht Bürstenkanal Ziehen Sie die Bürstendichtung in die dafür vorgesehene klei- Verbinden Sie alle vormontierten Rahmenteile mit den Linsen- nere Nut des Querprofiles und unten in das Trittschutzprofil kopfschrauben . Ziehen Sie die Schrauben dabei im Wechsel ein.
- Seite 11 Gewebe nicht mit der Hand spannen Optional Kürzen Sie die Klemmleisten auf die Länge des jeweiligen Alu-Profiles. Durch Eindrücken der Klemmleisten in die Nut der Fixieren Sie den Bürstenüberstand mit doppelseitigen Klebe- Aluprofile wird das Gewebe befestigt. band oder Klebstoff (Klebeband und Klebstoff nicht im Liefer- Achtung! Klemmleisten nicht einschlagen BESCHÄDIGUNGS- umfang enthalten.).
- Seite 12 ACHTUNG! Bei Bohrungen und Verwendung von Schrauben wird der Türrahmen beschädigt. Tipp: Bitten Sie eine weitere Person um Hilfe! Alternativ können die Scharnier auch mit unserem empasa- Scharnierkleber (bohr-/schraublos) befestigt werden. Diesen er- halten Sie auf www.insektenstop.net. Wahlweise ist eine Anbringung eines automatischen Türschlie-...
- Seite 13 H1 F1 J1 G1 Zeichnen Sie die Positionen der Mangete am Türrahmen an. Durch Anbringung der zwei Magnetplatten an den markier- ten Positionen, ist eine optimale Schließung gewährleistet. Die Magnetplatten können wahlweise mittels Schrauben bestehenden Türrahmen verschraubt oder mit dem doppelseiti- gen Klebeband angeklebt werden.
-
Seite 14: Häufige Fragen
Häufige Fragen Frage Antwort Wie lange benötige ich für eine Montage der Die Montage des Bausatzes nimmt in etwa 120 Minuten in Anspruch. Insektenschutz Tür? Gibt es eine Mindestgröße der Insektenschutz Tür? Nein. Der Bausatz kann auf ein beliebiges Maß gekürzt werden. Welche Farbe hat das Insektenschutzgitter (Gaze)? Das engmaschige Gewebe hat die Farbe schwarz. -
Seite 15: Reinigung
Reinigung Service Für alle Fragen rund um die Insektenschutz Tür MASTER PRO Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden steht Ihnen unser Support unter support@empasa.de zur Reinigungsmitteln. Das Gewebe können Sie mit einem Staub- sauger (Bürstenaufsatz) oder Handbesen von Staub befreien. - Seite 16 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.de.
