Bedienungsmöglichkeiten
74
Anzeigebereich
Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgrößen
Symbol Bedeutung
Massefluss
• Volumenfluss
• Normvolumenfluss
• Dichte
• Normdichte
Temperatur
Summenzähler

Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge-
stellt wird.
Statuseingang
Messkanalnummern
Symbol Bedeutung
Messkanal 1...4
Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind
(z.B. Summenzähler 1...3).
Diagnoseverhalten
Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft.
Zu den Symbolen →  180
Anzahl und Darstellung der Messwerte sind über Parameter Format Anzeige
(→  135) konfigurierbar.

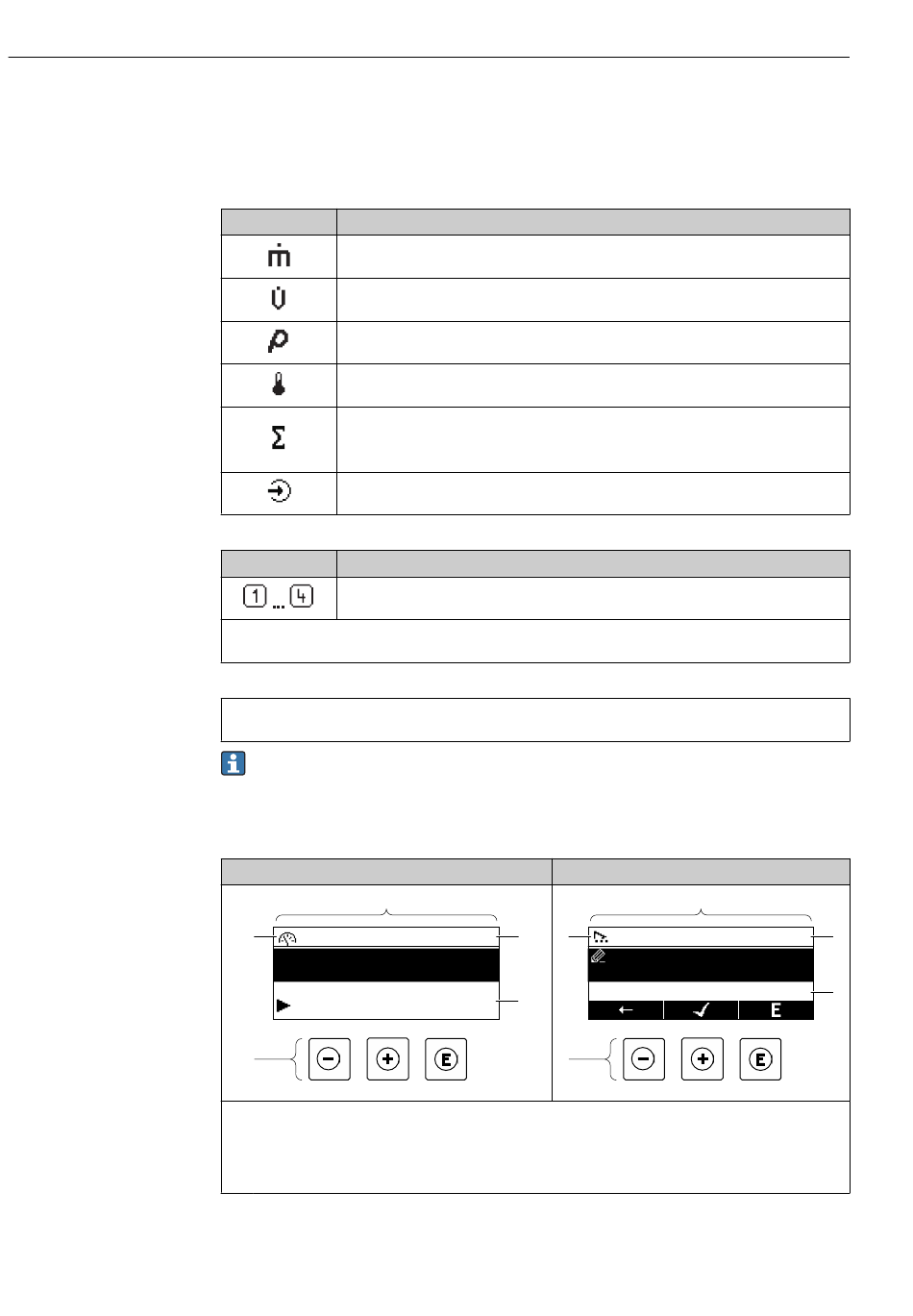

8.3.2 Navigieransicht
Im Untermenü
1
2
/../Betrieb
Zugriff Anzeige
Status Verrieg.
Anzeige
5
1 Navigieransicht
2 Navigationspfad zur aktuellen Position
3 Statusbereich
4 Anzeigebereich für die Navigation
5 Bedienelemente →  78
Proline Cubemass C 500 PROFINET
2
0091-1 3
Bediener
4
5
A0013993-DE
Im Wizard
1
/../Messstoff wählen
Messstoff wählen
Flüssigkeit
Endress+Hauser
3
4
A0013995-DE
