Elektrischer Anschluss
52
7.3 Messgerät anschließen: Proline 500
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
7.3.1 Verbindungskabel anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Messaufnehmer und Messumformer am gleichen Potentialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme erden.

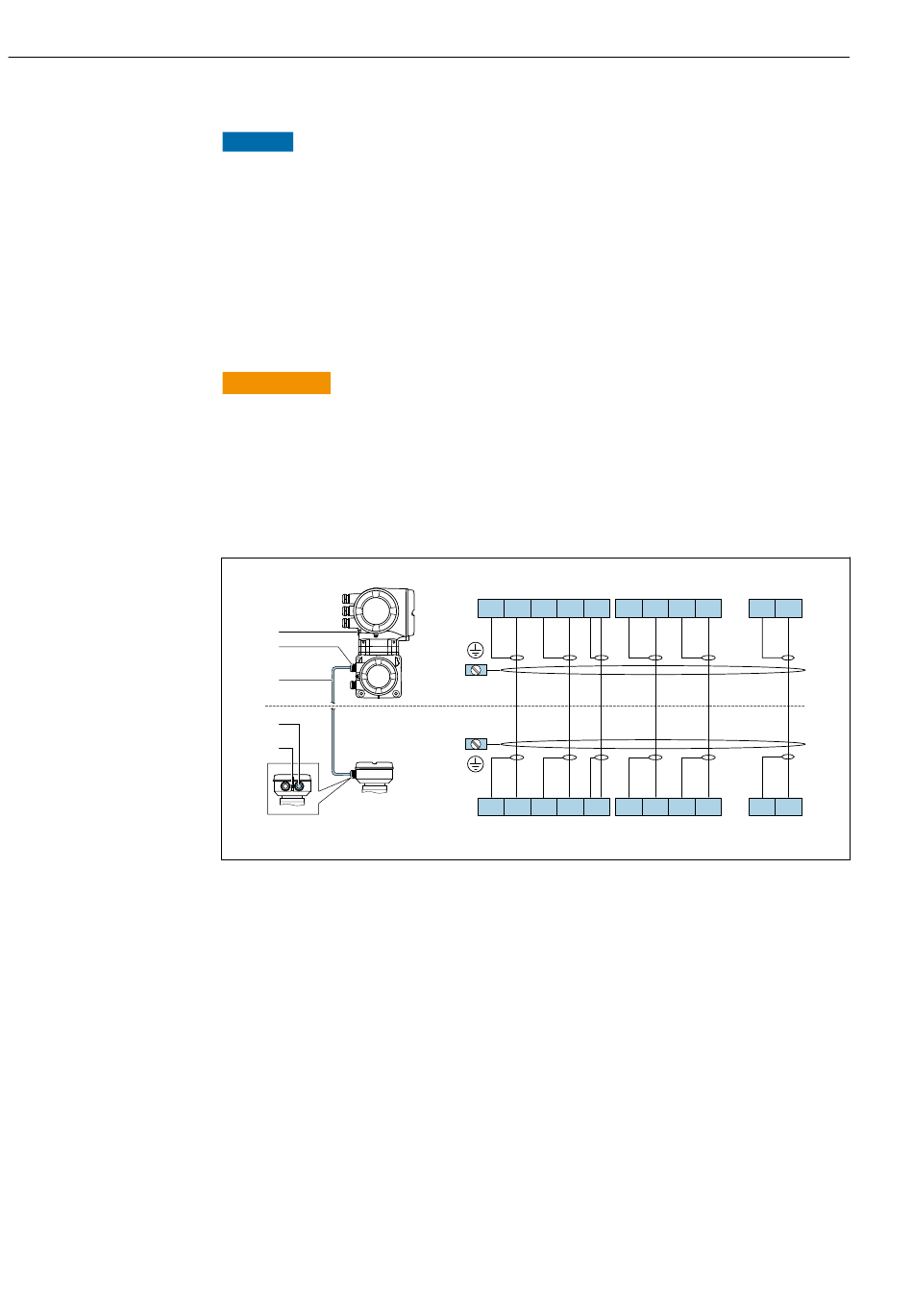

Klemmenbelegung Verbindungskabel
1
2
3
4
5
1 Schutzerde (PE)
2 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer
3 Verbindungskabel
4 Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer
5 Schutzerde (PE)
Verbindungskabel am Anschlussgehäuse Messaufnehmer anschließen
Anschluss über Klemmen mit Bestellmerkmal "Gehäuse":
• Option B "Rostfrei" →  54
• Option L "Guss, rostfrei" →  53
Verbindungskabel am Messumformer anschließen
Der Anschluss am Messumformer erfolgt über Klemmen →  55.
Proline Cubemass C 500 PROFINET
TT TT TM TM GND S2 S2
+ + +
12 11 10 9 8 7 6
12 11 10 9 8 7 6
+ + +
TT TT TM TM GND S2 S2
S1 S1 ER ER
+ +
5 4 42 41
5 4 42 41
+ +
S1 S1 ER ER
A0028197
