Elektrischer Anschluss
50
7.2.3 Messumformer in ein Netzwerk einbinden
In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine
Einbindung des Geräts in ein Netzwerk dargestellt.
Vorgehensweise für den korrekten Anschluss des Messumformers →  42.
Über Serviceschnittselle einbinden
Die Einbindung erfolgt über den Anschluss an der Serviceschnittstelle (CDI-RJ45).
Beim Anschluss zu beachten:
• Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat
YAMAICHI ; Part No Y-ConProfixPlug63 / Prod. ID: 82-006660)
• Maximale Kabeldicke: 6 mm
• Länge des Steckers inklusive Knickschutz: 42 mm
• Biegeradius: 5 x Kabeldicke

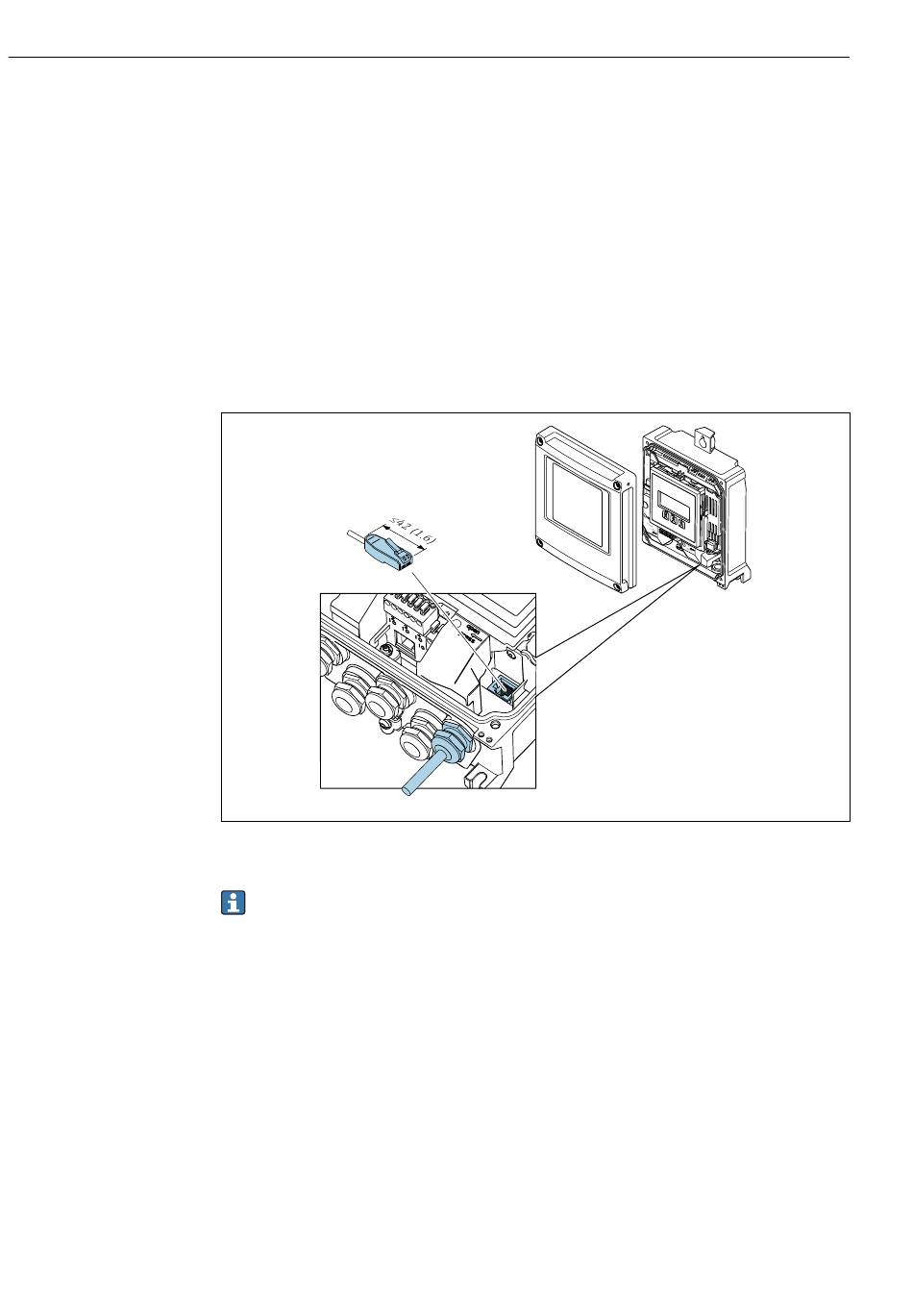

1
1 Serviceschnittstelle (CDI-RJ45)
Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich:
Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"
Der Adapter verbindet die Serviceschnittstelle (CDI-RJ45) mit einem in der Kabelein-
führung montierten M12 Stecker. Der Anschluss an die Serviceschnittstelle kann
dadurch ohne Öffnen des Geräts über einen M12 Stecker erfolgen.
