Endress+Hauser Proline Cubemass C 500 Betriebsanleitung Seite 175

Proline Cubemass C 500 PROFINET
Endress+Hauser
1.
1
2
3
1 Versorgungsspannung
2 Gerätestatus
3 Blinking/Netzwerkstatus
4 Port 1 aktiv: PROFINET
5 Port 2 aktiv: PROFINET und Serviceschnittstelle (CDI)

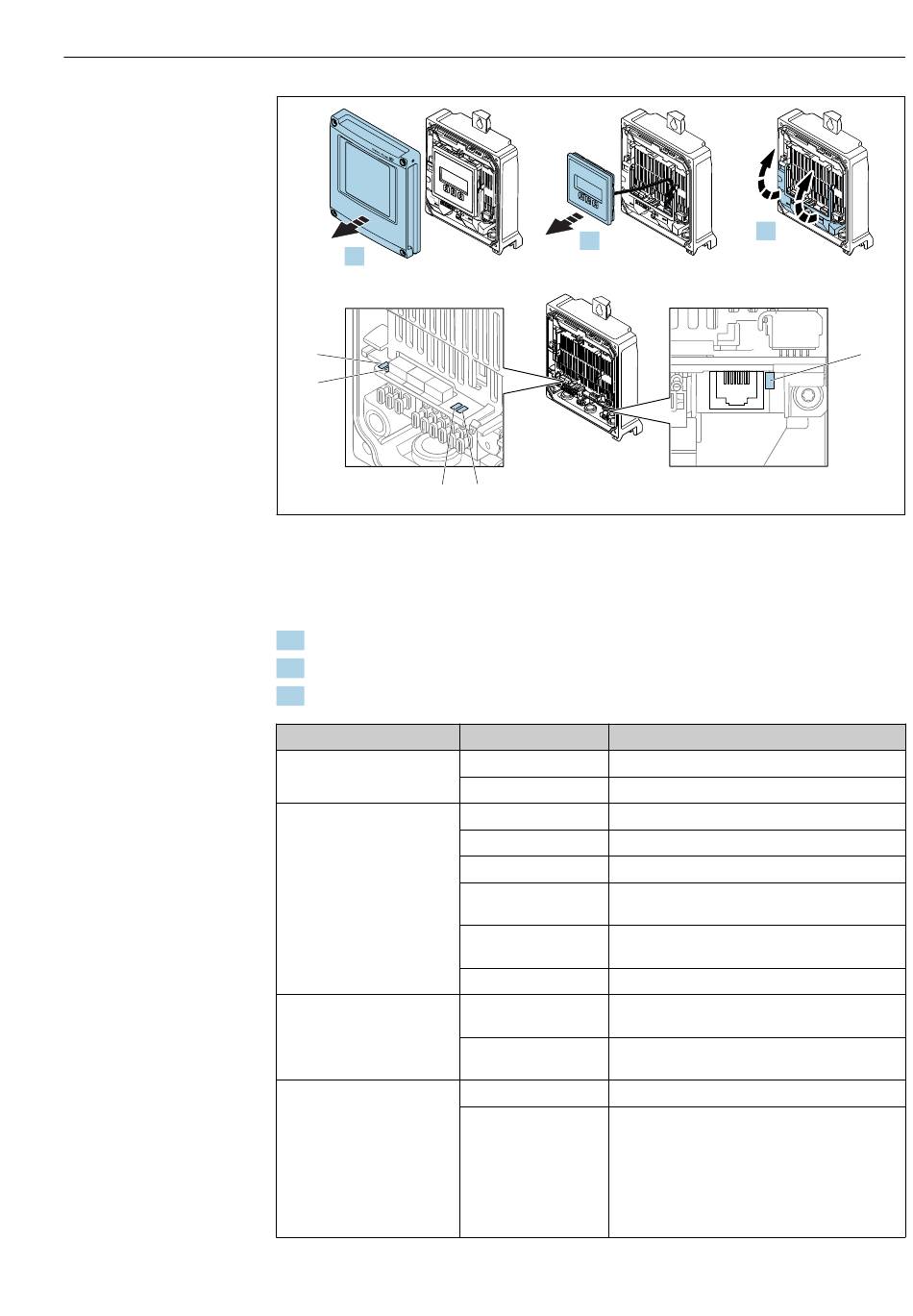

1. Gehäusedeckel öffnen.
2. Anzeigemodul entfernen.
3. Klemmenabdeckung hochklappen.
LED
1 Versorgungsspannung
2 Gerätestatus (Normalbe-
trieb)
2 Gerätestatus (Beim Auf-
starten)
3 Blinking/
Netzwerkstatus
E S
C
-
+
-
2.
4
Farbe Bedeutung
Aus Versorgungsspannung ist aus oder zu niedrig.
Grün Versorgungsspannung ist ok.
Aus Firmwarefehler
Grün Gerätestatus ist ok.
Grün blinkend Gerät ist nicht konfiguriert.
Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung"
ist aufgetreten.
Rot Diagnoseereignis mit Diagnoseverhalten "Alarm" ist
aufgetreten.
Rot/grün blinkend Gerät startet neu.
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem
beim Einlesen der Firmware.
Grün Zyklischer Datenaustausch ist aktiv.
Grün blinkend Nach Anforderung über das
Automatisierungssystem:
Blinkfrequenz: 1 Hz (Blinking-Funktionalität: 500
ms an, 500 ms aus)
Zyklischer Datenaustausch nicht aktiv, es ist keine
IP-Adresse verfügbar:
Blinkfrequenz: 3 Hz
Diagnose und Störungsbehebung
3.
5
A0029689
