Endress+Hauser Proline Cubemass C 500 Betriebsanleitung Seite 64

Elektrischer Anschluss
64
Stromeingang
1

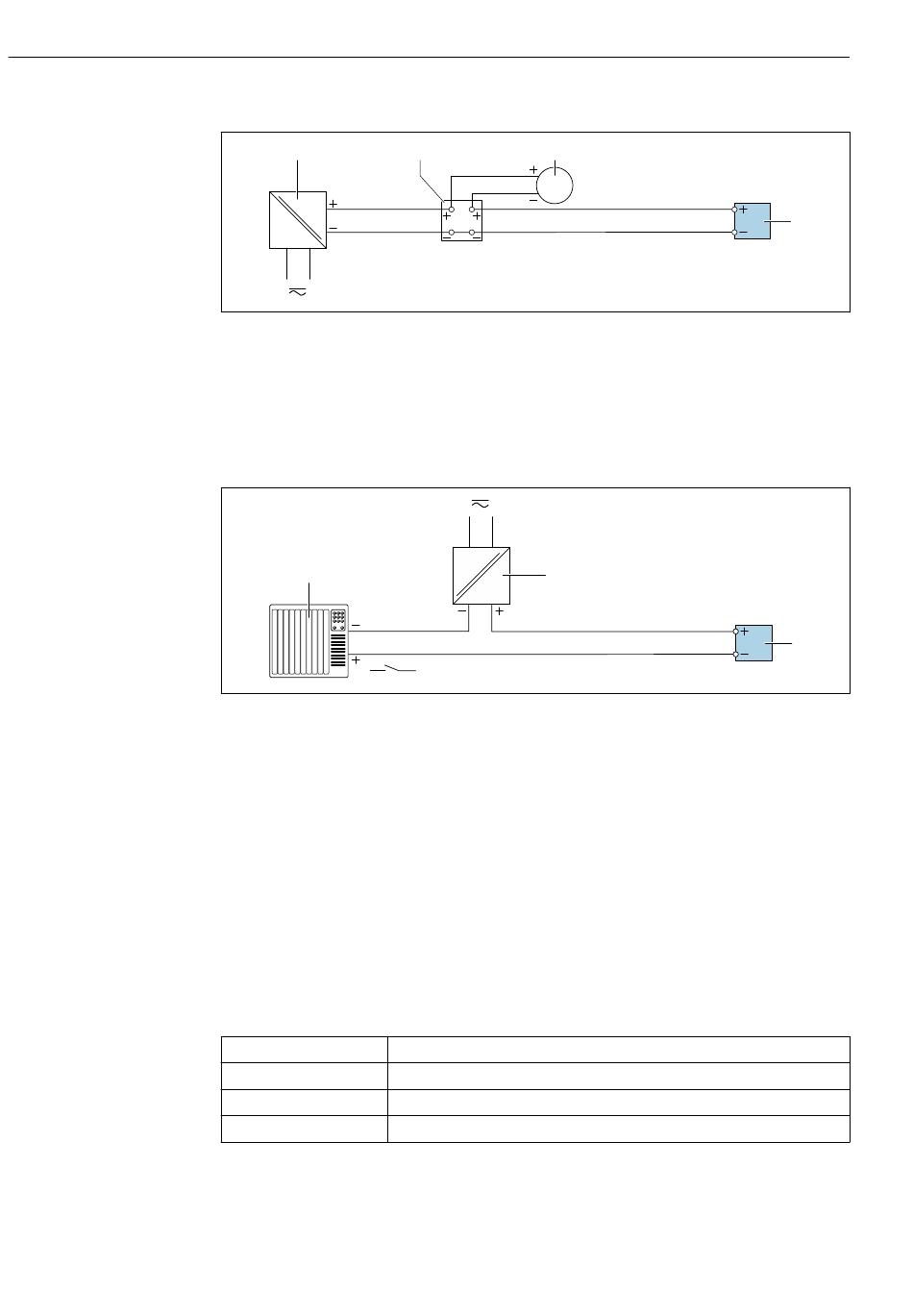

 24 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Klemmenkasten
3 Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
4 Messumformer
Statuseingang
1
 25 Anschlussbeispiel für Statuseingang
1 Automatisierungssystem mit Statusausgang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer
7.6 Hardwareeinstellungen
7.6.1 Gerätenamen einstellen
Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell
identifiziert werden. Die Messstellenbezeichnung entspricht dem Gerätenamen (Name of
Station der PROFINET-Spezifikation). Der ab Werk vorgegebene Gerätename kann über
DIP-Schalter oder das Automatisierungssystem angepasst werden.
Beispiel Gerätename (Werkseinstellung): EH-Cubemass500-XXXX
EH Endress+Hauser
Cubemass Gerätefamilie
500 Messumformer
XXXX Seriennummer des Geräts
Der aktuell verwendete Gerätename wird im Setup → Messstellenbezeichnung angezeigt.
2 3
2
Proline Cubemass C 500 PROFINET
Endress+Hauser
4
A0028915
3
A0028764
