10.3.16 Alle Bolzen der Anlage festziehen
Ziehen Sie alle Bolzen der Hauptstruktur fest, mit Ausnahme der Ankerbolzen.
10.3.17 Grenzschalter

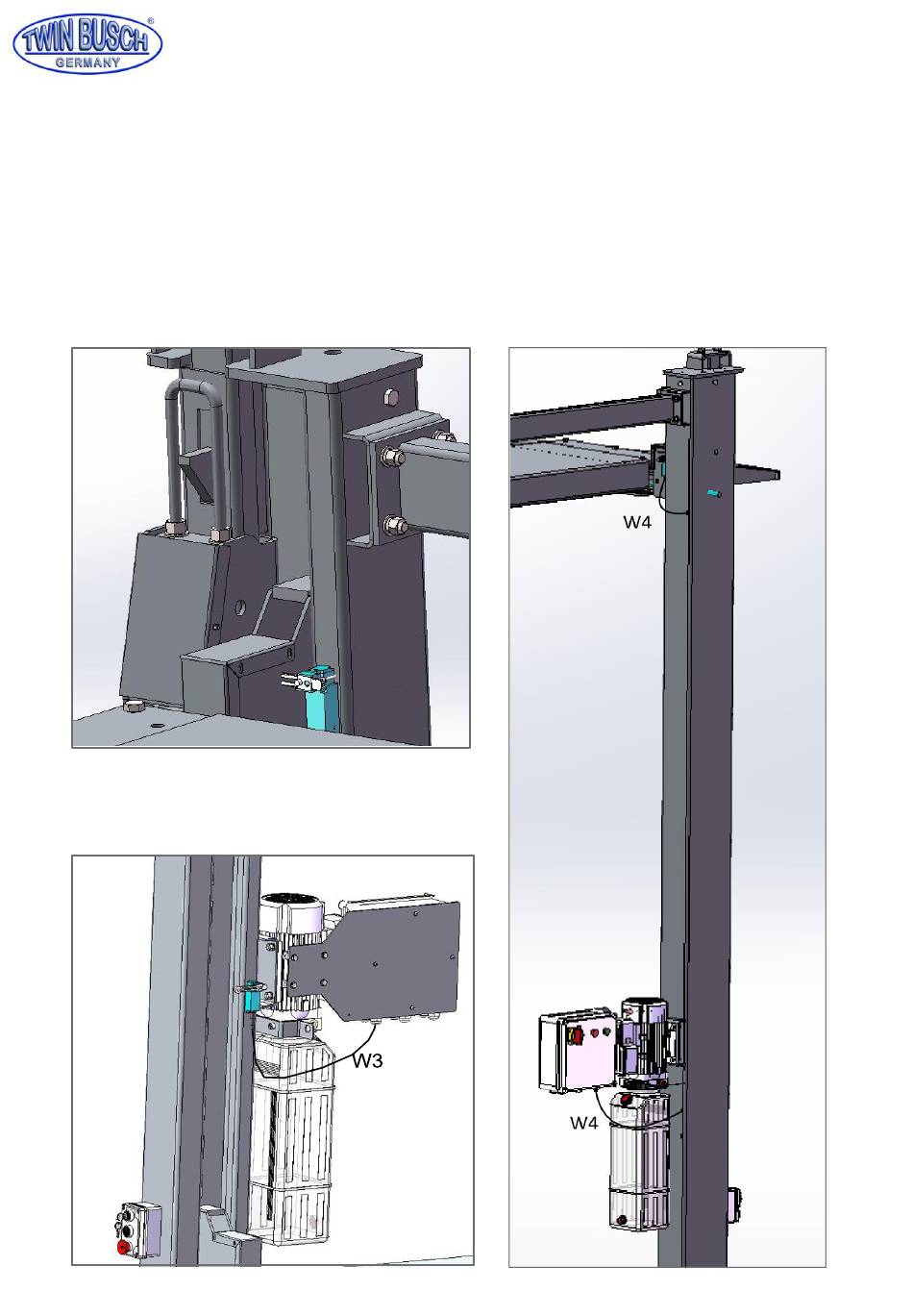

An der Hauptsäule befinden sich Grenzschalter (2 Stück), einer für die untere Hebebühne, einer für die obere.
Installation Im Werk wurden bereits Löcher gebohrt.
Der obere Grenzschalter ist in einer Höhe von etwa 4600 mm angebracht, in der Nähe der Spitze der Säule.
Oberer blauer Grenzschalter
Der untere Grenzschalter liegt in einer Höhe von etwa
2200 mm, in der Nähe der Grundplatte des Netzteils.
Unterer blauer Grenzschalter
Handbuch 4-Säulen Parkhebebühne TW445P-H3
Oberer blauer Grenzschalter
Seite | 19
