Handbuch 4-Säulen Parkhebebühne TW445P-H3

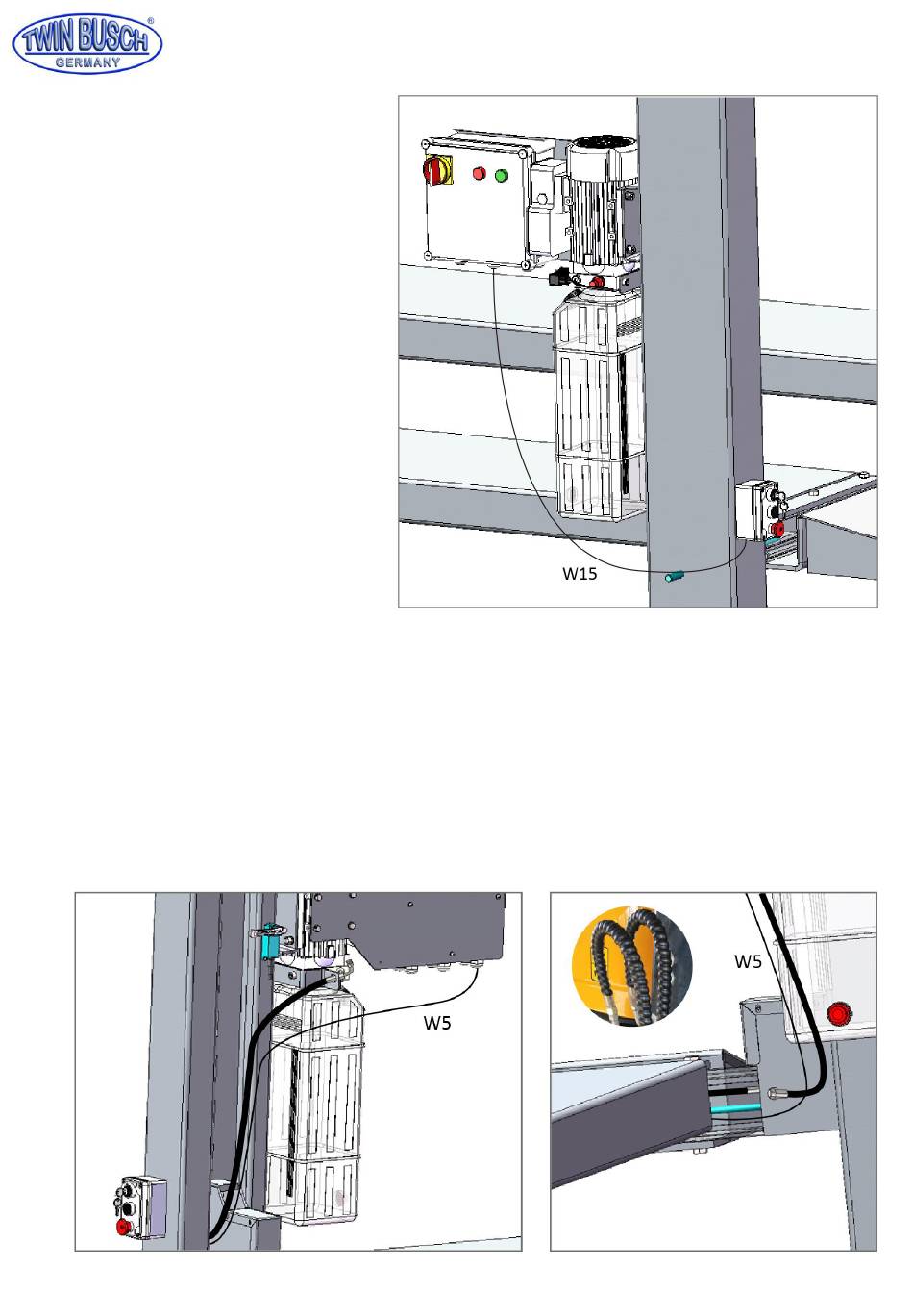

10.3.14 Schlüsselschalter
Der Schlüsselschalter, auch bekannt
als Steuerkonsole, verfügt über einen
Schlüssel und eine Not-Aus-Taste. Er
befindet sich an der Vorderseite der
Hauptsäule. Im Werk wurden bereits
Löcher vorgesehen.
Schlüsselschalter vorne an der Hauptsäule
10.3.15 Hydraulikölleitung
Ein Teil des Ölschlauchs wurde werkseitig bereits mit dem Zylinder unter der linken Laufschiene verbunden.
Verbinden Sie die Gummi-Ölleitung zwischen der Pumpe und der Buchse vorne an der Querstange der unteren
Hebebühne wie in der folgenden Abbildung dargestellt.
Das Kabel W5 ist für die Elektromagnete der unteren Hebebühne (W6, W7 und W8). Einzelheiten dazu finden Sie in
4.3.18. Der Ölschlauch und das Kabel W5 müssen zusammen mit der Spiralabdeckung eingewickelt werden.
Ölschlauchleitung
Verbindungsloch an der Querstange
Seite | 18
