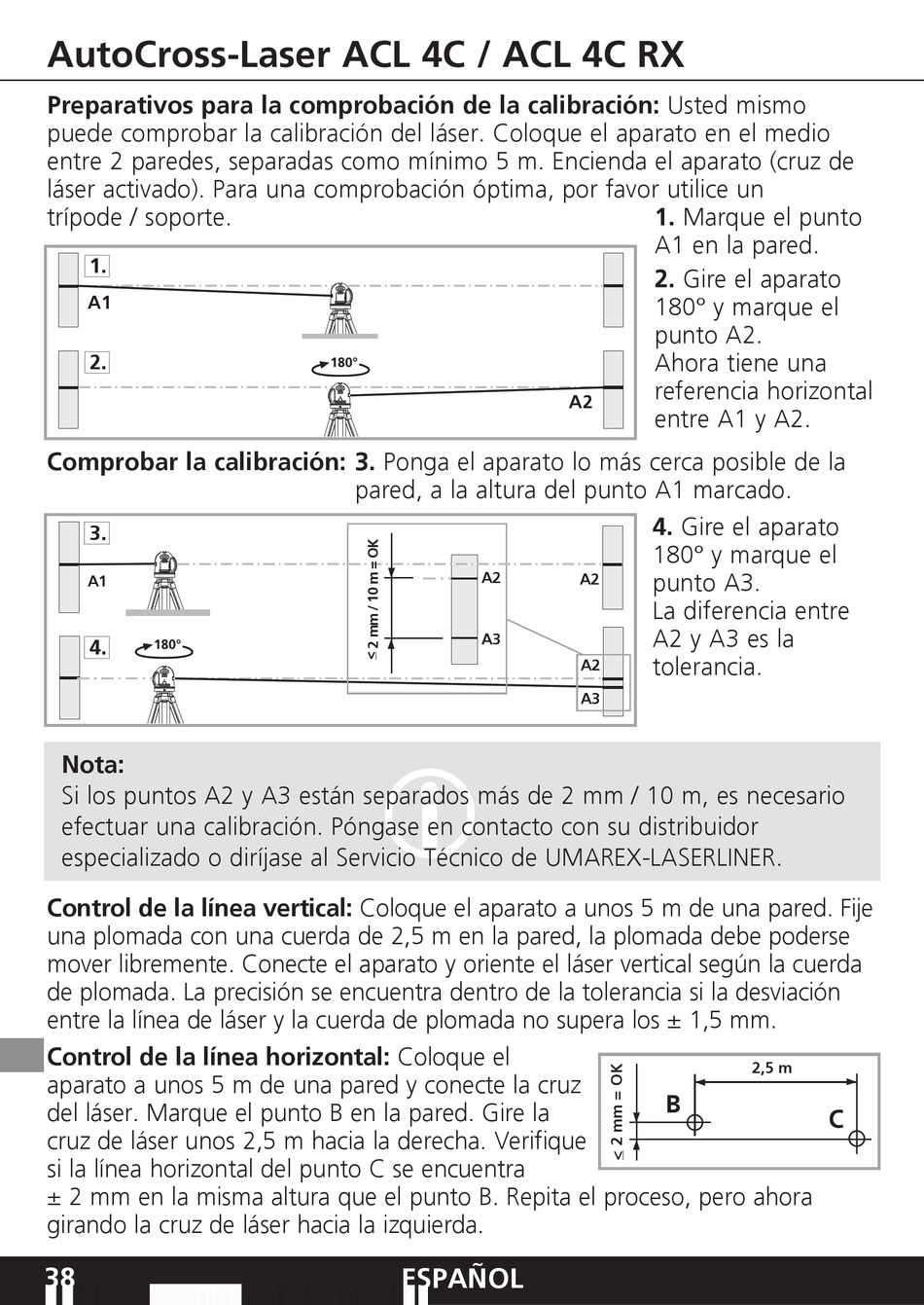

AutoCross-Laser ACL 4C / ACL 4C RX
Preparativos para la comprobación de la calibración: Usted mismo
puede comprobar la calibración del láser. Coloque el aparato en el medio
entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato (cruz de
láser activado). Para una comprobación óptima, por favor utilice un
trípode / soporte.
1.
A1
2.
Comprobar la calibración: 3. Ponga el aparato lo más cerca posible de la
3.
A1
4.
Nota:
Si los puntos A2 y A3 están separados más de 2 mm / 10 m, es necesario
efectuar una calibración. Póngase en contacto con su distribuidor
especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.
Control de la línea vertical: Coloque el aparato a unos 5 m de una pared. Fije
una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse
mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda
de plomada. La precisión se encuentra dentro de la tolerancia si la desviación
entre la línea de láser y la cuerda de plomada no supera los ± 1,5 mm.
Control de la línea horizontal: Coloque el
aparato a unos 5 m de una pared y conecte la cruz
del láser. Marque el punto B en la pared. Gire la
cruz de láser unos 2,5 m hacia la derecha. Verifique
si la línea horizontal del punto C se encuentra
± 2 mm en la misma altura que el punto B. Repita el proceso, pero ahora
girando la cruz de láser hacia la izquierda.
38
pared, a la altura del punto A1 marcado.
A2
A3
i
ESPAÑOL
1. Marque el punto
A1 en la pared.
2. Gire el aparato
180° y marque el
punto A2.
Ahora tiene una
referencia horizontal
A2
entre A1 y A2.
4. Gire el aparato
180° y marque el
punto A3.
A2
La diferencia entre
A2 y A3 es la
tolerancia.
A2
A3
B
2,5 m
C
