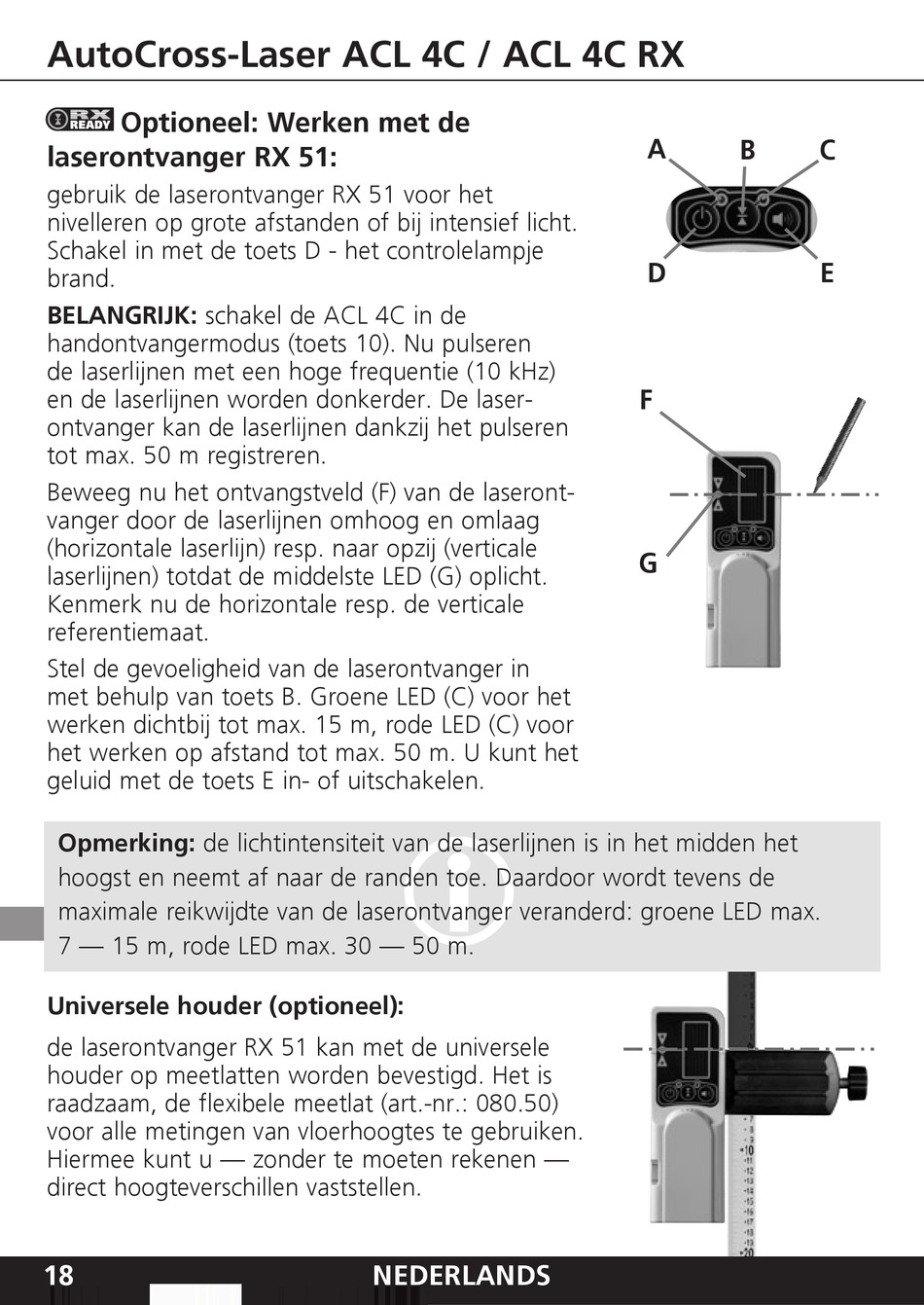

AutoCross-Laser ACL 4C / ACL 4C RX
Optioneel: Werken met de
laserontvanger RX 51:
gebruik de laserontvanger RX 51 voor het
nivelleren op grote afstanden of bij intensief licht.
Schakel in met de toets D - het controlelampje
brand.
BELANGRIjK: schakel de ACL 4C in de
handontvangermodus (toets 10). Nu pulseren
de laserlijnen met een hoge frequentie (10 kHz)
en de laserlijnen worden donkerder. De laser-
ontvanger kan de laserlijnen dankzij het pulseren
tot max. 50 m registreren.
Beweeg nu het ontvangstveld (F) van de laseront-
vanger door de laserlijnen omhoog en omlaag
(horizontale laserlijn) resp. naar opzij (verticale
laserlijnen) totdat de middelste LED (G) oplicht.
Kenmerk nu de horizontale resp. de verticale
referentiemaat.
Stel de gevoeligheid van de laserontvanger in
met behulp van toets B. Groene LED (C) voor het
werken dichtbij tot max. 15 m, rode LED (C) voor
het werken op afstand tot max. 50 m. U kunt het
geluid met de toets E in- of uitschakelen.
Opmerking: de lichtintensiteit van de laserlijnen is in het midden het
hoogst en neemt af naar de randen toe. Daardoor wordt tevens de
maximale reikwijdte van de laserontvanger veranderd: groene LED max.
7 — 15 m, rode LED max. 30 — 50 m.
universele houder (optioneel):
de laserontvanger RX 51 kan met de universele
houder op meetlatten worden bevestigd. Het is
raadzaam, de flexibele meetlat (art.-nr.: 080.50)
voor alle metingen van vloerhoogtes te gebruiken.
Hiermee kunt u — zonder te moeten rekenen —
direct hoogteverschillen vaststellen.
18
i
NEDERLANDS
A
B
D
F
G
C
E
