Proline t-mass I 500 HART
Endress+Hauser
6.5

Spezielle Anschlusshinweise

6.5.1

Anschlussbeispiele

Stromausgang 4 ... 20 mA HART
1

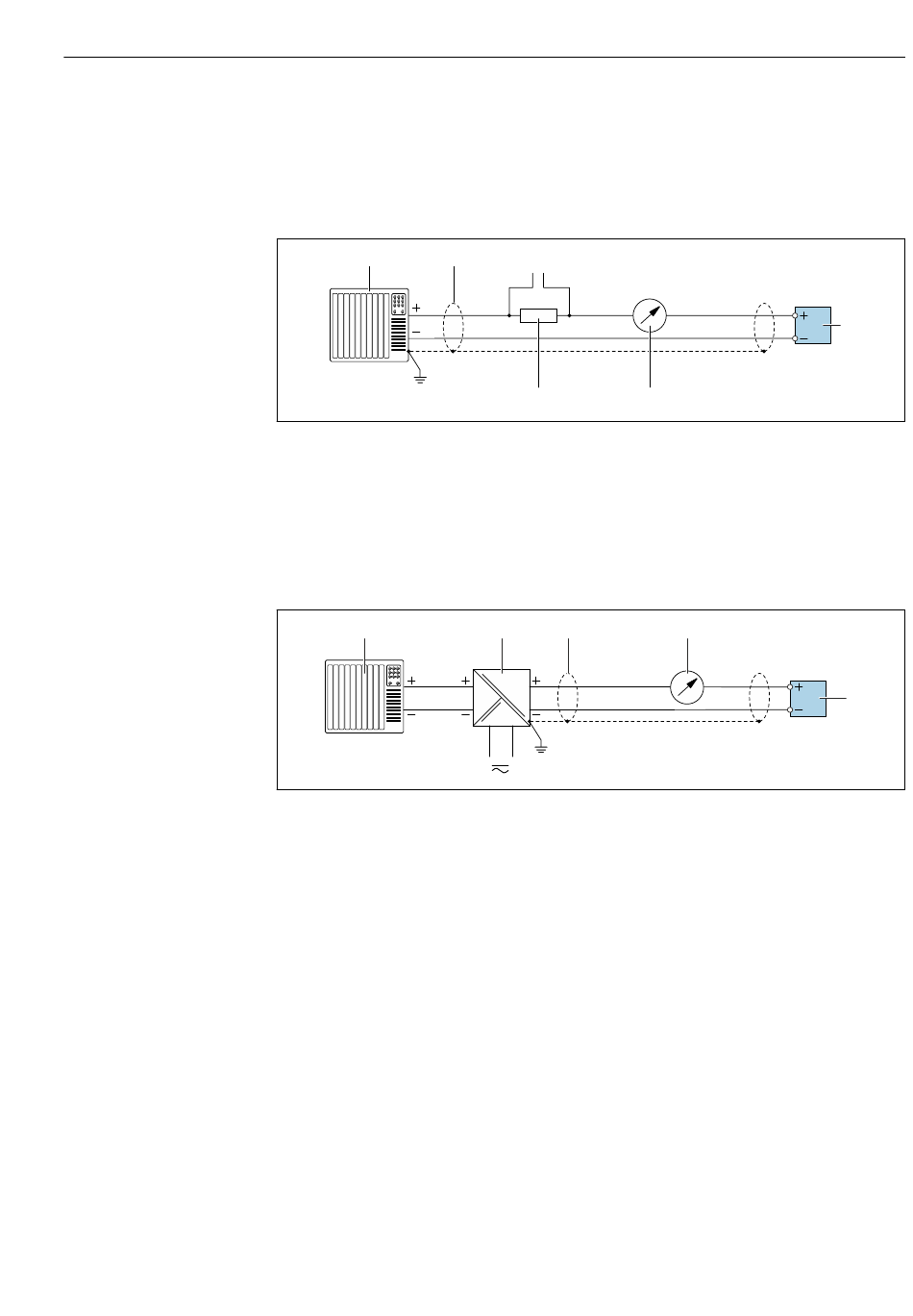

 20 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten →  192
3 Anschluss für HART-Bediengeräte →  71
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  186
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  186
6 Messumformer
1
 21 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Spannungsversorgung
3 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  186
5 Messumformer
2 3
4
2 3
Elektrischer Anschluss
4...20 mA
5
4
4...20 mA
6
A0029055
5
A0028762
