Elektrischer Anschluss
36
5
6
7

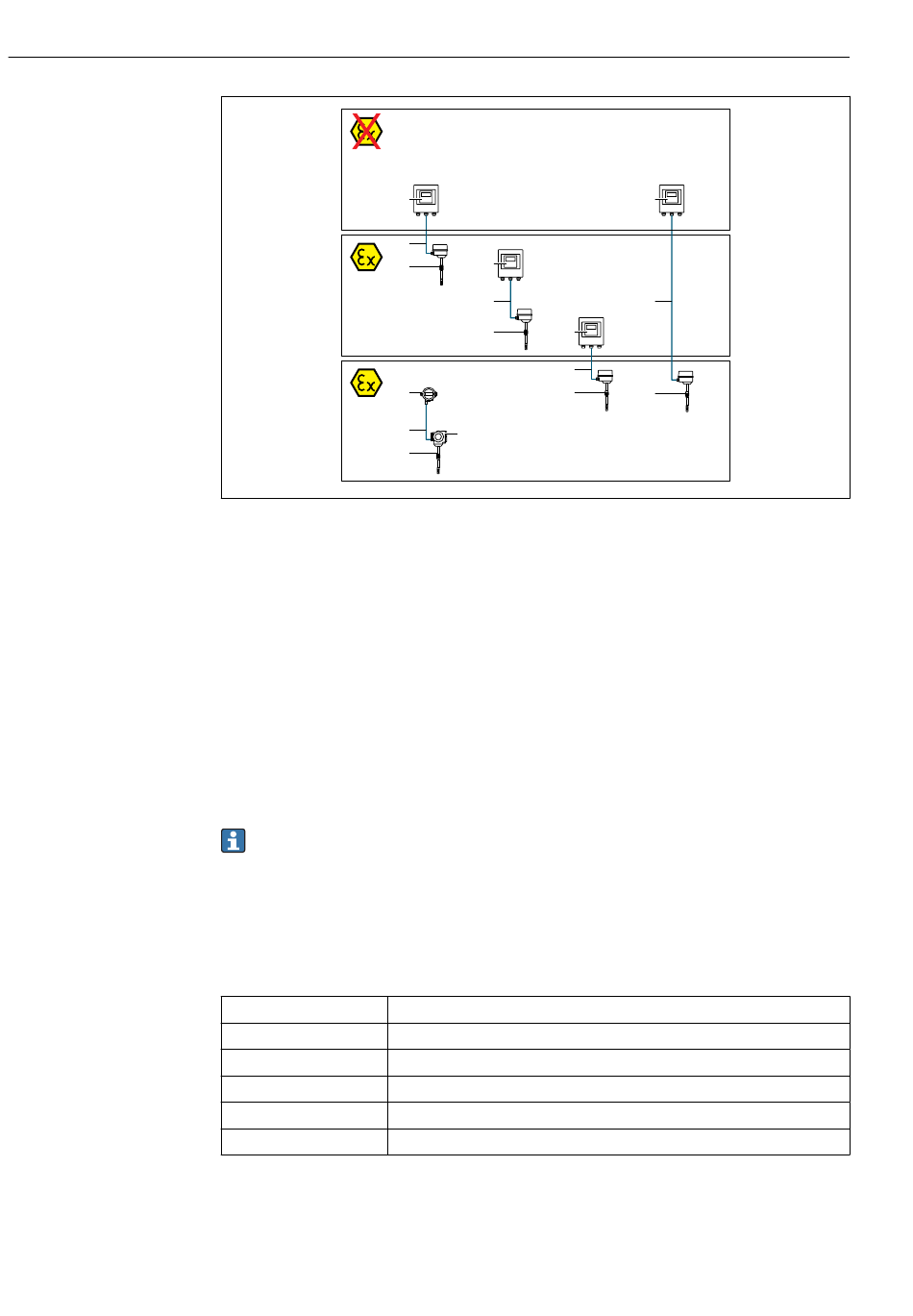

1 Messumformer Proline 500 – digital
2 Messaufnehmer t-mass
3 Messumformer Proline 300
4 Abgesetzte Anzeige (DKX001)
5 Nicht explosionsgefährdeter Bereich
6 Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2
7 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1
A Standardkabel zum Messumformer 500 – digital
Messumformer installiert im nicht explosionsgefährdeten Bereich oder explosionsgefährdeten Bereich:
Zone 2; Class I, Division 2 / Messaufnehmer installiert im explosionsgefährdeten Bereich: Zone 2;
Class I, Division 2
B Standardkabel zum Messumformer 500 – digital →  37
Messumformer installiert im explosionsgefährdeten Bereich: Zone 2; Class I, Division 2 / Messaufnehmer
installiert im explosionsgefährdeten Bereich: Zone 1; Class I, Division 1
C Standardkabel zur abgesetzten Anzeige
Messumformer 300 und abgesetzte Anzeige installiert im explosionsgefährdeten Bereich: Zone 1;
Class I, Division 1
Für Applikationen mit Bedienung in Zone 1; Class 1, Division 1 empfehlen wir die
Kompaktausführung mit abgesetzter Anzeige. Die Anzeige des Messumformers Pro-
line 300 ist dabei als Blindvariante ausgeführt.
A: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 – digital
Standardkabel
Ein Standardkabel mit folgenden Spezifikationen ist als Verbindungskabel verwendbar.
Aufbau 4 Adern; CU-Litzen blank; mit gemeinsamem Schirm
Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 %
Schleifenwiderstand Versorgungsleitung (+, –): Maximal 10 Ω
Kabellänge Maximal 300 m (900 ft), siehe nachfolgende Tabelle.
Gerätestecker Seite 1 Buchse M12, 5-Pol, A-Codiert.
Gerätestecker Seite 2 Stecker M12, 5-Pol, A-Codiert.
1
A
1
2
A
1
2
B
4
2
C
3
2
