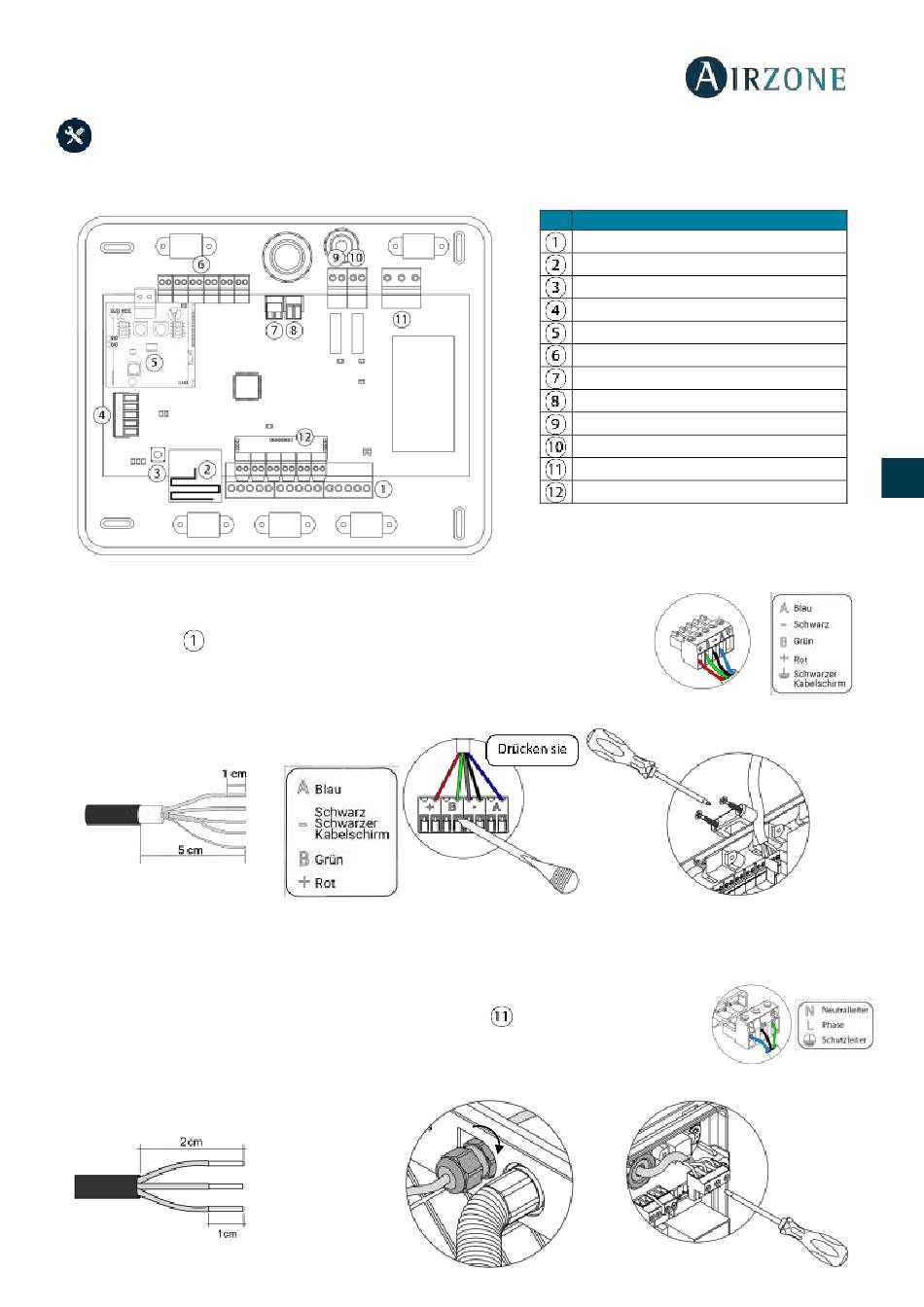

MONTAGE DES SYSTEMS

SYSTEMZENTRALE INNOBUS PRO6 (AZCE6IBPRO6)

1.- Airzone-Thermostat
Schließen Sie die Steuerelemente des Systems an eine der 3 Klemmen am Airzone
Anschlussbus an . Der Anschluss kann sowohl im Bus-Modus als auch als
Sternschaltung erfolgen. Befestigen Sie die Kabel zur Sicherheit an den Haltern der
Zentrale.
Kontrollieren Sie bei den Funkelementen, dass die Batterie eingelegt ist.
2.- System-Stromversorgung
Schließen Sie die Systemzentrale an 110/230 Vac sowie die Steuerelemente, die eine externe
Stromversorgung benötigen, über den Stromversorgungseingang
Kabel mit 3x1,5 mm². Zur Stromversorgung der Systemzentrale lösen Sie bei Bedarf die Stopfbuchse,
führen das Kabel durch die Öffnung (Ø: 5-10 mm) und befestigen die Kabel an der Klemme. Achten
Sie auf die Polarität. Schließen Sie die Klemme an die Stromversorgung an und ziehen Sie die Stopfbuchse an, um das Netzkabel
zu befestigen.
Nº
Airzone Anschlussbus
Funkmodul
SW1
Haustechnikbus
Daikin-Kommunikations-Gateway
Motorausgänge
Alarmeingang (normal geschlossen)
Temperatursonde
KML/Kessel
AC-Start-Stopp-Relais
Versorgung
Ein/Aus-Modul
Wichtig: Zur Steuerung der Moduleingänge ist ein
abgeschirmtes Kabel zu verwenden.
Thermostat
an. Verwenden Sie dazu ein
