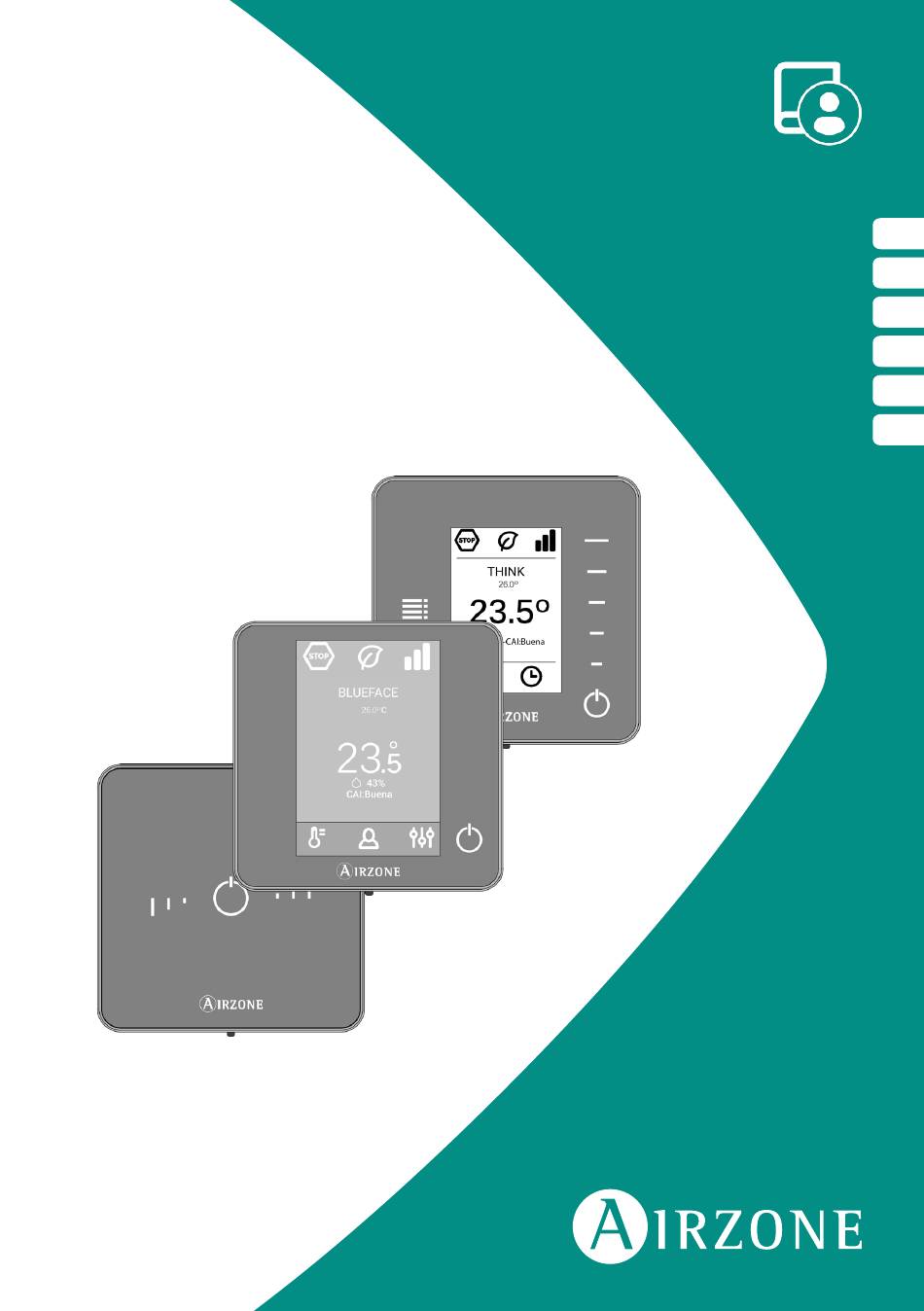

  • Seite 1 Users Manual Flexa 4.0 IBPro8 Easyzone IAQ...

  • Seite 2: Inhaltsverzeichnis

    Contenidos Política medioambiental ......................3 Interfaces Airzone .........................4 Airzone Blueface ........................4 Salvapantallas ......................4 Pantalla principal .....................4 Control de climatización ..................5 Función Eco-Adapt ....................5 Velocidad del ventilador ..................5 Navegación por zonas ..................6 Modo de funcionamiento...................6 Ajustes de usuario ....................7 Configuración de zona ..................7 Airzone Think ..........................9...

  • Seite 3: Política Medioambiental

    Política medioambiental • No tire nunca este equipo con los desechos domésticos. Los productos eléctricos y electrónicos contienen sustancias que pueden ser dañinas para el medioambiente si no se les da el tratamiento adecuado. El símbolo del contenedor de basura tachado indica la recogida selectiva de aparatos eléctricos, que se diferencia del resto de basuras urbanas.

  • Seite 4: Interfaces Airzone

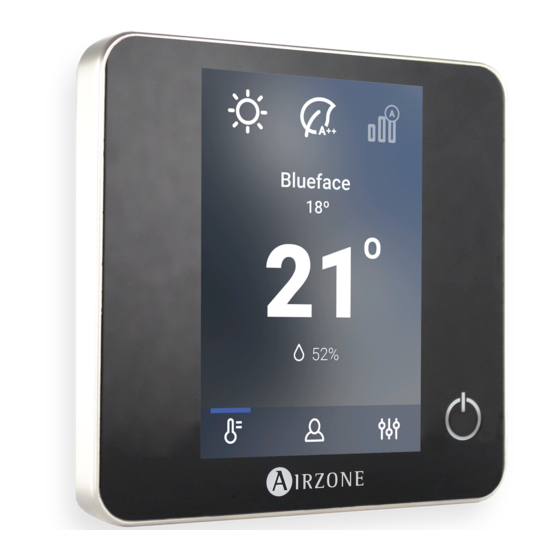

    Interfaces Airzone AIRZONE BLUEFACE (AZCE6BLUEZERO) Salvapantallas Fecha y hora Nombre de la zona Temperatura ambiente Humedad relativa CAI:Buena CAI** Estado de la zona, On/Off avisos o errores *Nota: En el caso de disponer de Webserver también aparecerá la información climática.

  • Seite 5: Control De Climatización

    (Eco-Adapt) que se haya seleccionado en la interfaz maestra. Indicador de eficiencia. En función de la temperatura de trabajo, el Blueface establece una gama de colores que refleja el nivel de eficiencia del sistema: Verde: muy eficiente.

  • Seite 6: Navegación Por Zonas

    Navegación por zonas Acceso a todas Encender/apagar las zonas todas las zonas Acceso a la zona Temperatura de Encender/apagar la consigna de la zona zona Temperatura ambiente de la zona Navegación por zonas La opción “Todas las zonas” permite el control de todas las zonas a la vez, retransmitiendo los cambios a las mismas.

  • Seite 7: Ajustes De Usuario

    Dependiendo del tipo de instalación y de la configuración de su sistema, podrá gestionar los siguientes parámetros: Ángulos de rejilla. Permite definir una inclinación en las rejillas inteligentes Airzone de su zona para los modos frío y calor. Las opciones son 40°, 45°, 50° y 90° (90° por defecto).
  • Seite 8 Q-Adapt. Permite seleccionar el algoritmo de control de caudal que mejor se adapte a su instalación de conductos. Las opciones disponibles son: • Máximo: el sistema trabaja a velocidad máxima, independientemente del número de zonas. • Potencia: el sistema trabaja a una velocidad mayor que en Estándar para favorecer el aumento de caudal.

  • Seite 9: Airzone Think

    On/Off Pantalla principal/ confirmar *Nota: En el caso de disponer de Webserver también aparecerá la información climática. Pantalla principal Acceda a la pantalla principal pulsando "Airzone" desde el salvapantallas: Función Eco- Adapt Velocidad del ventilador Modo de funcionamiento...

  • Seite 10: Control De Climatización

    (Eco-Adapt) que se haya seleccionado en la interfaz maestra. Modo de funcionamiento Indica el modo en el que está trabajando el sistema. En caso de que su termostato Airzone Think sea maestro, acceda al menú de configuración para cambiar el modo de funcionamiento.

  • Seite 11: Menú De Configuración

    Menú de configuración Desde este menú se puede acceder a las siguientes opciones: Modo. En caso de que su termostato Airzone Think sea maestro, seleccione el modo de funcionamiento en el que está trabajando el sistema. (Ver sección Modo de funcionamiento).

  • Seite 12: Airzone Lite

    Temperatura de consigna. Usando los botones podrá subir o bajar la temperatura de consigna hasta 3 °C (en pasos de 1 °C) con respecto a la temperatura de consigna base definida en el parámetro Ajustes Lite del termostato Blueface. (Ver sección Configuración de zona). Los LED indican la temperatura de consigna.

  • Seite 13: Cambio De Batería

    Nota: En el caso de los termostatos Lite radio, aparecerá un mensaje de aviso «Lite batería baja» en los termostatos Blueface. Para sustituir la batería, separe el termostato de su soporte y sustituya la batería (CR2450).

  • Seite 14: Incidencias

    ACS. Agua caliente sanitaria activa. En caso de que su sistema integre control de gestión de ACS en su equipo de producción y éste se active, aparecerá este mensaje en su Blueface y se suspenderá la climatización en dicha zona.
  • Seite 15 Content Environmental Policy .........................2 Airzone Interfaces .........................3 Airzone Blueface ........................3 Screensaver ........................3 Main screen ........................3 HVAC control .......................4 Operation mode .......................4 Eco-Adapt function ....................4 Fan speed ........................5 Zone navigation ......................5 User settings ........................6 Zone settings ......................6 Airzone Think ..........................8 Screensaver ........................8 Main screen ........................8...

  • Seite 16: Environmental Policy

    Environmental Policy • Never dispose of this equipment with household waste. Electrical and electronic products contain substances that can be harmful to the environment if not properly handled. The crossed-out waste bin symbol indicates separate collection of electrical devices, which must be separated from other urban waste. For correct environmental management, at the end of its useful life the equipment should be taken to the collection centers provided for this purpose.

  • Seite 17: Airzone Interfaces

    Airzone Interfaces AIRZONE BLUEFACE (AZCE6BLUEZERO) Screensaver Time and date* Zone name Room temperature Relative humidity CAI:Good IAQ** Zone status, On/Off warnings or errors *Note: If the system has Webserver, weather information will also appear. Main screen Operation mode Fan speed...
  • Seite 18 (Eco-Adapt) that has been selected on the master interface. Efficiency indicator. Depending on the working temperature, the Blueface thermostat displays a range of colors based on the system’s level of efficiency: Green: very efficient.
  • Seite 19 Spain | Portugal | France Italy Germany 15°C - 22°C 15°C - 22°C 15°C - 21°C 24°C - 30°C 24°C - 30°C 24°C - 30°C 15°C - 21.5°C 15°C - 20.5°C 15°C - 20.5°C 25°C - 30°C 25°C - 30°C 25°C - 30°C 15°C - 21°C 15°C - 19°C...

  • Seite 20: User Settings

    Depending on your installation and the configuration of your system, you can manage the following parameters: Grille angle. Allows you to define an inclination on the Airzone smart grilles in the zone for cooling and heating modes. The options are 40°, 45°, 50° and 90° (90° by default).
  • Seite 21 Q-Adapt. Allows you to define the airflow control algorithm that best fits the duct installation. The options available are: • Maximum: the system operates at maximum speed regardless of the number of zones. • Power: the system operates at a higher speed than in Standard mode to ensure airflow is increased.

  • Seite 22: Airzone Think

    Zone status On/Off Main screen/ confirm *Note: If the system has Webserver, weather information will also appear. Main screen Access the main screen by pressing "Airzone" from the screensaver: Eco-Adapt function Fan speed Operation mode Control bar Zone Settings menu...

  • Seite 23: Hvac Control

    (Eco-Adapt) that has been selected on the master interface. Operation mode This indicates the mode in which the system is working. If your Airzone Think thermostat is a master thermostat, access the settings menu to change the operation mode. The available modes are as follows: Stop.

  • Seite 24: Settings Menu

    Mode. If your Airzone Think thermostat is a master thermostat, select the operation mode the system is using. (See Operation mode section). Speed. If your Airzone Think thermostat is a master thermostat, select the fan speed the AC unit is using. (See Fan speed section).

  • Seite 25: Airzone Lite

    Communication frequency: 868 MHz wireless Lite thermostat Maximum radiated power: 0 dBm Note: To access the Lite settings parameter, from any Airzone Blueface thermostat you must access the zone controlled by your Lite thermostat using the Zone navigation option. (See Zone settings section).

  • Seite 26: Change Of Battery

    Note: In the case of wireless Lite thermostats, a "Lite low battery" warning message will appear on Blueface thermostats. To replace the battery, separate the thermostat from its base and replace the battery (CR2450).

  • Seite 27: Incidents

    Only available in systems that have enabled the control of windows. DHW. Domestic hot water activated. If your system integrates DHW management control in its production unit and this is activated, this message will appear on your Blueface and the air conditioning in that zone will be suspended.
  • Seite 28 Table des matières Politique environnementale ....................2 Interfaces Airzone .........................3 Airzone Blueface ........................3 Écran de veille......................3 Écran principal ......................3 Contrôle de chauffage et refroidissement ..........4 Mode de fonctionnement ..................4 Fonction Eco-Adapt ....................4 Vitesse du ventilateur ....................5 Navigation par zones .....................5 Configuration d’utilisateur ................6 Configuration de zone ..................6...

  • Seite 29: Politique Environnementale

    Politique environnementale • Ne jetez pas l'appareil dans la poubelle des déchets ménagers. Les appareils électriques et électroniques contiennent des substances qui peuvent être nocives pour l'environnement si ceux-ci ne sont pas traités correctement. Le symbole de la poubelle barrée d'une croix indique une collecte sélective des appareils électriques, différente du reste de déchets urbains.

  • Seite 30: Interfaces Airzone

    Interfaces Airzone AIRZONE BLUEFACE (AZCE6BLUEZERO) Écran de veille Heure et date* Nom de la zone Température ambiante Humidité relative QAI** QAI:Bonne État zone, On/Off avertissements erreurs *Note : Si l'installation dispose d'un Webserver, les informations climatiques s'afficheront également. Écran principal Mode de...
  • Seite 31 : 18-30  °C. Elles varient en fonction de l’option d’efficacité (Eco-Adapt) sélectionnée sur l’interface principale. Indicateur d’efficacité. En fonction de la température de travail, Blueface utilise une gamme de couleurs qui reflète le niveau d’efficacité du système : Vert : très efficace.

  • Seite 32: Vitesse Du Ventilateur

    Espagne | Portugal | France Italie Allemagne 15 °C - 22 °C 15 °C - 22 °C 15 °C - 21 °C 24 °C - 30 °C 24 °C - 30 °C 24 °C - 30 °C 15 °C - 21,5 °C 15 °C - 20,5 °C 15 °C - 20,5 °C 25 °C - 30 °C 25 °C - 30 °C 25 °C - 30 °C 15 °C - 21 °C 15 °C - 19 °C...

  • Seite 33: Configuration D'utilisateur

    En fonction du type d’installation et de la configuration du système, vous pourrez définir les paramètres suivantes : Angle des grilles. Permet de définir l'inclinaison des grilles intelligentes Airzone de la zone en mode refroidissement et chauffage. Les options sont 40°, 45°, 50° et 90° (90° par défaut).
  • Seite 34 Q-Adapt. Permet de sélectionner l'algorithme de contrôle du débit le mieux adapté à votre installation de gaines. Les options disponibles sont : • Maximum  : le système opère à sa vitesse maximale, indépendamment du nombre de zones. • Puissance  : le système opère à une vitesse supérieure au mode Standard pour favoriser une augmentation du débit.

  • Seite 35: Airzone Think

    On/Off Écran principal/ confirmer *Note : Si l'installation dispose d'un Webserver, les informations climatiques s'afficheront également. Écran principal Accédez à l'écran principal en appuyant sur « Airzone » depuis l'écran de veille : Fonction Eco- Adapt Vitesse du ventilateur Mode de fonctionnement Barre de Zone contrôle...

  • Seite 36: Contrôle De Chauffage Et Refroidissement

    Mode de fonctionnement Indique le mode de fonctionnement utilisé par le système. Si le thermostat Airzone Think est configuré comme principal, accédez au menu de configuration pour modifier le mode de fonctionnement. Les modes disponibles sont : Stop.

  • Seite 37: Menu De Configuration

    Menu de configuration Ce menu vous permet d’accéder aux options suivantes : Mode. Si le thermostat Airzone Think est configuré comme principal, sélectionnez le mode de fonctionnement utilisé par le système. (Voir section Mode de fonctionnement). Vitesse. Si le thermostat Airzone Think est configuré comme principal, sélectionnez la vitesse de travail du ventilateur de l’unité...

  • Seite 38: Airzone Lite

    Puissance maximale rayonnée : 0 dBm Note  : Pour accéder au paramètre Réglages de Lite, vous devez accéder, depuis n’importe quel thermostat Airzone Blueface, à la zone contrôlée par votre thermostat Lite, dans Navigation par zones. (Voir section Configuration de zone). Attention  : Au bout de 10 secondes d'inactivité, les LED du thermostat Lite radio s'éteindront pour économiser la pile.

  • Seite 39: Changement De Pile

    Lorsque l'icône de batterie faible s'affiche sur l'écran, remplacez-la. Note : Pour les thermostats Lite radio, un message d'avertissement « Lite batterie faible » s'affichera sur les thermostats Blueface. Pour remplacer la pile, retirez le thermostat de son support et introduisez la nouvelle pile (CR2450).

  • Seite 40: Erreurs

    ECS. Eau chaude sanitaire activée. Si l’unité de production de votre système intègre le contrôle de gestion de l’ECS et que celui-ci est activé, le message suivant apparaîtra sur votre Blueface et le chauffage et refroidissement de la zone indiquée sera arrêté.
  • Seite 41 Indice Politica ambientale ........................2 Interfacce Airzone .........................3 Airzone Blueface ........................3 Salvaschermo ......................3 Schermo principale ....................3 Controllo della climatizzazione ...............4 Modo di funzionamento ..................4 Funzione Eco-Adapt....................4 Velocità del ventilatore ..................5 Navigazione nelle zone ..................5 Configurazione utente ..................6 Configurazione di zona ..................6 Airzone Think ..........................8...

  • Seite 42: Politica Ambientale

    Politica ambientale • Non smaltire mai questa unità insieme agli altri rifiuti domestici. I prodotti elettrici ed elettronici contengono sostanze che possono essere dannose per l'ambiente in assenza di un adeguato trattamento. Il simbolo del cassonetto contrassegnato da una croce indica la raccolta separata delle apparecchiature elettriche, differente dal resto dei rifiuti urbani.

  • Seite 43: Interfacce Airzone

    Interfacce Airzone AIRZONE BLUEFACE (AZCE6BLUEZERO) Salvaschermo Ora e data* Nome della zona Temperatura ambiente Umidità relativa IAQ** IAQ:Buona Stato della zona, On/Off avvisi o errori *Nota: Se si dispone di Webserver, compariranno anche le informazioni climatiche. Schermo principale Modo di Velocità...
  • Seite 44 I limiti consentiti in modo caldo sono: 15-30  °C. In modo freddo: 18-30  °C. Questi variano in funzione dell’opzione di efficienza (Eco-Adapt) selezionata sull’interfaccia maestra. Indicatore di efficienza. In base alla temperatura di lavoro, Blueface stabilisce una gamma di colori raffiguranti il livello di efficienza del sistema: Verde: molto efficiente.
  • Seite 45 Spagna | Portogallo | Francia Italia Germania 15 °C - 22 °C 15 °C - 22 °C 15 °C - 21 °C 24 °C - 30 °C 24 °C - 30 °C 24 °C - 30 °C 15 °C - 21,5 °C 15 °C - 20,5 °C 15 °C - 20,5 °C 25 °C - 30 °C 25 °C - 30 °C 25 °C - 30 °C 15 °C - 21 °C 15 °C - 19 °C...
  • Seite 46 Angolazione bocchetta. Permette di definire un'inclinazione nelle bocchette intelligenti Airzone della zona per il modo freddo e il modo caldo. Le opzioni sono 40°, 45°, 50° e 90° (90° per difetto). Q-Adapt. Consente di selezionare l'algoritmo di controllo della portata più adatto all'impianto canalizzato.
  • Seite 47 Impostazioni Lite. In questo parametro è possibile definire la temperatura impostata di base per la zona in cui si trova installato il termostato Airzone Lite. È possibile inoltre configurare il termostato Lite cavo affinché agisca come il termostato radio: dopo qualche secondo (in cui indica lo stato della zona) si spegnerà.

  • Seite 48: Airzone Think

    Stato della zona On/Off Schermo principale/ conferma *Nota: Se si dispone di Webserver, compariranno anche le informazioni climatiche. Schermo principale Accedere allo schermo principale premendo "Airzone" dal salvaschermo: Funzione Eco- Adapt Velocità del ventilatore Modo di funzionamento Barra di Zona...

  • Seite 49: Controllo Della Climatizzazione

    (Eco-Adapt) selezionata sull’interfaccia maestra. Modo di funzionamento Indica il modo in cui il sistema sta lavorando. Se il termostato Airzone Think è configurato come maestro, accedere al menu di configurazione per cambiare il modo di funzionamento. I modi disponibili sono: Stop.

  • Seite 50: Menu Di Configurazione

    Menu di configurazione Da questo menu è possibile accedere alle seguenti opzioni: Modo. Se il termostato Airzone Think è configurato come maestro, selezionare il modo di funzionamento in cui sta lavorando il sistema. (Vedi sezione Modo di funzionamento). Velocità. Se il termostato Airzone Think è configurato come maestro, selezionare la velocità di lavoro del ventilatore dell’unità...

  • Seite 51: Airzone Lite

    Frequenza di comunicazione: 868 MHz Lite radio Potenza massima irradiata: 0 dBm Nota: Per accedere al parametro Impostazioni Lite da qualsiasi termostato Airzone Blueface, è necessario accedere alla zona controllata dal termostato Lite mediante l’opzione Navigazione nelle zone. (Vedi sezione Configurazione di zona).

  • Seite 52: Cambio Della Batteria

    Sostituire la batteria quando sullo schermo compare l'icona che indica batteria bassa Nota: Nel caso di termostati Lite radio, comparirà un messaggio di avviso di "Lite batteria bassa" nei termostati Blueface. Per sostituire la batteria, separare il termostato dal suo supporto e provvedere alla sua sostituzione (CR2450).

  • Seite 53: Incidenze

    Incidenze Nel caso dei termostati Airzone Blueface e Think, comparirà un avviso sullo schermo. AVVISI Antigelo. Viene mostrato se la funzione è attivata. Finestra attiva. Indica che la climatizzazione è stata sospesa dalla zona per apertura di una finestra. Disponibile solo in sistemi in cui è stato attivato il controllo delle finestre.
  • Seite 54 Índice Política ambiental .........................2 Interfaces Airzone .........................3 Airzone Blueface ........................3 Proteção de ecrã .......................3 Ecrã principal ......................3 Controlo de climatização ..................4 Modo de funcionamento ..................4 Função Eco-Adapt ....................4 Velocidade do ventilador ..................5 Navegação por zonas ....................5 Configuração de utilizador ................6 Configuração da zona ...................6...

  • Seite 55: Política Ambiental

    Política ambiental • Nunca deite fora esta unidade com o lixo doméstico. Caso não sejam tratados adequadamente, os produtos elétricos e eletrónicos podem liberar substâncias que causam danos ao meio ambiente. A imagem de um recipiente riscado ao meio indica recolha seletiva de dispositivos elétricos, que são tratados de maneira diferente do lixo urbano.

  • Seite 56: Interfaces Airzone

    Interfaces Airzone AIRZONE BLUEFACE (AZCE6BLUEZERO) Proteção de ecrã Hora e data* Nome zona Temperatura ambiente H u m i d a d e relativa QAI** QAI:Boa Estado da zona, On/Off avisos ou erros *Nota: Caso disponha de Webserver, também aparecerá a informação climática.

  • Seite 57: Função Eco-Adapt

    (Eco-Adapt) que tiver sido selecionada na interface mestra. Indicador de eficiência. Em função da temperatura de trabalho, o Blueface estabelece uma gama de cores que reflete o nível de eficiência do sistema: Verde: muito eficiente. Amarelo: eficiente.

  • Seite 58: Velocidade Do Ventilador

    Espanha | Portugal | França Itália Alemanha 15 °C - 22 °C 15 °C - 22 °C 15 °C - 21 °C 24 °C - 30 °C 24 °C - 30 °C 24 °C - 30 °C 15 °C - 21,5 °C 15 °C - 20,5 °C 15 °C - 20,5 °C 25 °C - 30 °C 25 °C - 30 °C 25 °C - 30 °C 15 °C - 21 °C 15 °C - 19 °C...

  • Seite 59: Configuração De Utilizador

    Dependendo do tipo de instalação e da configuração do seu sistema, pode gerir os seguintes parâmetros: Ângulos de grelha. Permite definir a inclinação das grelhas inteligentes Airzone da sua zona para os modos frio e calor. As opções são 40°, 45°, 50° y 90° (90° por padrão).
  • Seite 60 Lite para que funcione como o termostato rádio: depois de alguns segundos (durante os quais o estado da zona é indicado), será desligado. Nota: Para aceder ao parâmetro Ajustes Lite de qualquer termostato Airzone Blueface, deve aceder à zona controlada pelo termostato Lite através de Navegação por zonas.

  • Seite 61: Airzone Think

    Estado da zona On/Off Ecrã principal/ confirmar *Nota: Caso disponha de Webserver, também aparecerá a informação climática. Ecrã principal Aceda ao ecrã principal premindo “Airzone” na Proteção de ecrã: Função Eco- Adapt Velocidade do ventilador Modo de funcionamento Barra de...

  • Seite 62: Controlo De Climatização

    Modo de funcionamento Indica o modo em que o sistema trabalha. Se o termostato Airzone Think for mestre, aceda ao menu de configuração para alterar o modo de funcionamento. Os modos disponíveis são: Stop. O sistema de climatização se manterá parado, independentemente do estado das demais zonas.

  • Seite 63: Menu De Configuração

    Menu de configuração Neste menu, é possível aceder às seguintes opções: Modo. Se o termostato Airzone Think for mestre, selecione o modo de funcionamento em que o sistema trabalha. (Ver secção Modo de funcionamento). Velocidade. Se o termostato Airzone Think for mestre, selecione a velocidade de trabalho do ventilador da unidade de A/C.

  • Seite 64: Airzone Lite

    Frequência de comunicação: 868 MHz termostato Lite rádio Potência máxima de transmitida: 0 dBm Nota: Para aceder ao parâmetro Ajustes Lite de qualquer termostato Airzone Blueface, deve aceder à zona controlada pelo termostato Lite através de Navegação por zonas. (Ver secção Configuração da zona).

  • Seite 65: Troca De Bateria

    Nota: No caso dos termostatos Lite rádio, será exibida uma mensagem de aviso “Lite pouca bat.” nos termostatos Blueface. Para substituir a bateria, separe o termostato do seu suporte e substitua a bateria (CR2450). Importante: Recomendamos a utilização de baterias de alta qualidade, semelhantes às fornecidas.

  • Seite 66: Incidências

    Incidências No caso dos termostatos Airzone Blueface e Think aparecerá um aviso no ecrã. AVISOS Antigelo. É exibido caso tenha a função ativada. Janela ativa. Este aviso indica que a climatização da zona foi suspensa devido à abertura de uma janela. Disponível apenas em sistemas que tenham ativo o controlo de janelas.
  • Seite 67 Inhaltsverzeichnis Umweltschutz ..........................2 Airzone-Schnittstellen .......................3 Airzone Blueface ........................3 Bildschirmschoner ....................3 Hauptbildschirm.......................3 Klimatisierungsregelung ..................4 Betriebsmodus ......................4 Funktion Eco-Adapt ....................4 Lüfterdrehzahl ......................5 Zonenauswahl ......................5 Benutzerkonfiguration ..................6 Zonenkonfiguration ....................6 Airzone Think ..........................8 Bildschirmschoner ....................8 Hauptbildschirm.......................8 Klimatisierungsregelung ...................9 Betriebsmodus ......................9 Lüfterdrehzahl ......................9 Konfigurationsmenü .....................10 Airzone Lite ..........................11...

  • Seite 68: Umweltschutz

    Umweltschutz • Das Gerät darf nicht über den Hausmüll entsorgt werden. Elektrische und elektronische Geräte enthalten Stoffe, die bei unsachgemäßer Behandlung Umweltschäden verursachen können. Symbol durchgestrichenen Mülltonne weist auf die Notwendigkeit einer vom Hausmüll getrennten Entsorgung elektrischer Geräte hin. Für eine umweltgerechte Entsorgung muss das Gerät am Ende seiner Lebensdauer einer geeigneten Sammelstelle zugeführt werden.

  • Seite 69: Airzone-Schnittstellen

    Airzone-Schnittstellen AIRZONE BLUEFACE (AZCE6BLUEZERO) Bildschirmschoner Uhrzeit und Datum* Name der Zone Raumtemperatur Relative Luftfeuchtigkeit IDA** IDA:Gut Status der Zone, Ein/Aus Meldungen und Fehler *Hinweis: Wenn der Webserver verfügbar ist, dann werden außerdem die Klimainformationen angezeigt. Hauptbildschirm Betriebsmodus Lüfterdrehzahl* Funktion Eco-Adapt...
  • Seite 70 Der zulässige Termperaturbereich im Heizmodus ist: 15-30° C. Im Kühlmodus: 18-30° C. Je nach der über die Master-Schnittstelle eingestellten Effizienzoption (Eco-Adapt) können die Werte abweichen. Effizienzanzeige. Je nach Betriebstemperatur legt Blueface eine Farbcodierung fest, die den Effizienzgrad des Systems wiedergibt. Grün: sehr effizient.

  • Seite 71: Lüfterdrehzahl

    Spanien | Portugal Frankreich Italien Deutschland 15 ºC - 22 ºC 15 ºC - 22 ºC 15 ºC - 21 ºC 24 ºC - 30 ºC 24 ºC - 30 ºC 24 ºC - 30 ºC 15 ºC - 21,5 ºC 15 ºC - 20,5 ºC 15 ºC - 20,5 ºC 25 ºC - 30 ºC...

  • Seite 72: Benutzerkonfiguration

    Zone abgeschaltet ist. (Wird bei Stopp nicht aktiviert). Je nach Art der Anlage und Systemkonfiguration können Sie folgende Regulierungen vornehmen: Gitterwinkel. Ermöglicht die Einstellung des Ausströmwinkels der intelligenten Airzone- Lüftungsgitter im Heiz- und Kühlmodus. Mögliche Einstellungen sind 40º, 45º, 50º und 90º (standardmäßig 90º).
  • Seite 73 Komforttemperatur rasch und effizient zu erreichen. Standardeinstellung. Lite-Einstellungen. Mit diesem Parameter können Sie die Grundsolltemperatur für die Zone festlegen, in der das Airzone Lite-Thermostat installiert ist. So können Sie das kabelgebundene Lite wie ein funkgesteuertes Lite konfigurieren: nach ein paar Sekunden (die durch den Zonenstatus bedingte Dauer) schaltet es ab.

  • Seite 74: Airzone Think

    Bildschirmschoner Datum* Steuerleiste Zonenstatus Startbildschirm/ Ein/Aus Bestätigen *Hinweis: Wenn der Webserver verfügbar ist, dann werden außerdem die Klimainformationen angezeigt. Hauptbildschirm Drücken Sie „Airzone“ auf dem Bildschirmschoner, um den Hauptbildschirm aufzurufen. Eco-Adapt des Systems Lüfterdrehzahl Betriebsmodus Steuerleiste Zone Konfigurationsmenü Solltemperatur Relative...

  • Seite 75: Klimatisierungsregelung

    über die Master-Schnittstelle eingestellten Effizienzoption (Eco-Adapt) können die Werte abweichen. Betriebsmodus Zeigt die Betriebsart an, in der das System läuft. Wenn das Airzone Think-Thermostat als Master-Thermostat arbeitet, öffnen Sie das Konfigurationsmenü, um die Betriebsart zu ändern. Folgende Betriebsmodus sind verfügbar: Stopp.

  • Seite 76: Konfigurationsmenü

    Konfigurationsmenü In diesem Menü können Sie auf folgende Menüpunkte zugreifen: Modus. Wenn das Airzone Think-Thermostat als Master-Thermostat arbeitet, wählen Sie die Betriebsart, in der das System gerade läuft. (Siehe Abschnitt Betriebsmodus). Geschwindigkeit. Wenn das Airzone Think-Thermostat als Master-Thermostat arbeitet, wählen Sie die Betriebsdrehzahl des Lüfters des Klimageräts.

  • Seite 77: Airzone Lite

    Kommunikationsfrequenz: 868 MHz Maximale Sendeleistung: 0 dBm Anmerkung: Um den Lite-Einstellparameter aufzurufen, müssen Sie über die Zonenauswahl eines beliebigen Airzone Blueface-Thermostats auf die vom Lite-Thermostat geregelte Zone zugreifen. (Siehe Abschnitt Zonenkonfiguration). Wichtig: Nach 10 Sekunden ohne Bedienhandlung schaltet das Lite-Thermostat alle LEDs aus, um Batterie zu sparen.

  • Seite 78: Batteriewechsel

    Wenn auf dem Bildschirm das Batterieschwäche-Symbol angezeigt wird ist die Batterie zu wechseln. Anmerkung: Im Fall der Lite-Funkthermostate wird die Batterieschwäche über die Blueface- Thermostate angezeigt. Nehmen Sie das Thermostat von der Halterung ab und ersetzen Sie die Batterie (CR2450).

  • Seite 79: Störungen

    Störungen Im Falle der Thermostate Airzone Blueface und Think erscheint eine Bildschirmmeldung. MELDUNGEN Antifrost. Wird angezeigt, wenn die Funktion aktiv ist. Fenster aktiv. Zeigt an, dass die Klimatisierung einer Zone wegen Öffnung eines Fensters unterbrochen wurde. Nur verfügbar in Systemen, bei denen die Fensterüberwachung aktiv ist.
  • Seite 80 airzonecontrol.com Marie Curie, 21 29590 Málaga Spain...
