MONTAGEM DO SISTEMA

CENTRAL DO SISTEMA INNOBUS PRO6 (AZCE6IBPRO6)

1.- Termostatos Airzone
Conecte os elementos de controlo do sistema em qualquer um dos três terminais do
barramento de conexão Airzone
Barramento como em estrela. Respeite o código de cores. Fixe os cabos nas torres da
central para maior segurança.
Nos elementos rádio, verifique se a bateria foi inserida.
2.- Alimentação do sistema
Alimente a 110 / 230 Vac pela entrada de alimentação
de alimentação externa. Para isso, utilize cabo de 3x1,5 mm². Para a alimentação da central do
sistema solte o bucim, caso necessário, e passe o cabo pelo orifício (Ø: 5-10 mm). Fixe os cabos ao
terminal de acordo com a polaridade. Conecte o terminal à entrada de alimentação e aperte o bucim
para fixar o cabo de alimentação.
. A conexão pode ser realizada tanto em modo
Termostato
e os elementos de controlo que necessitam

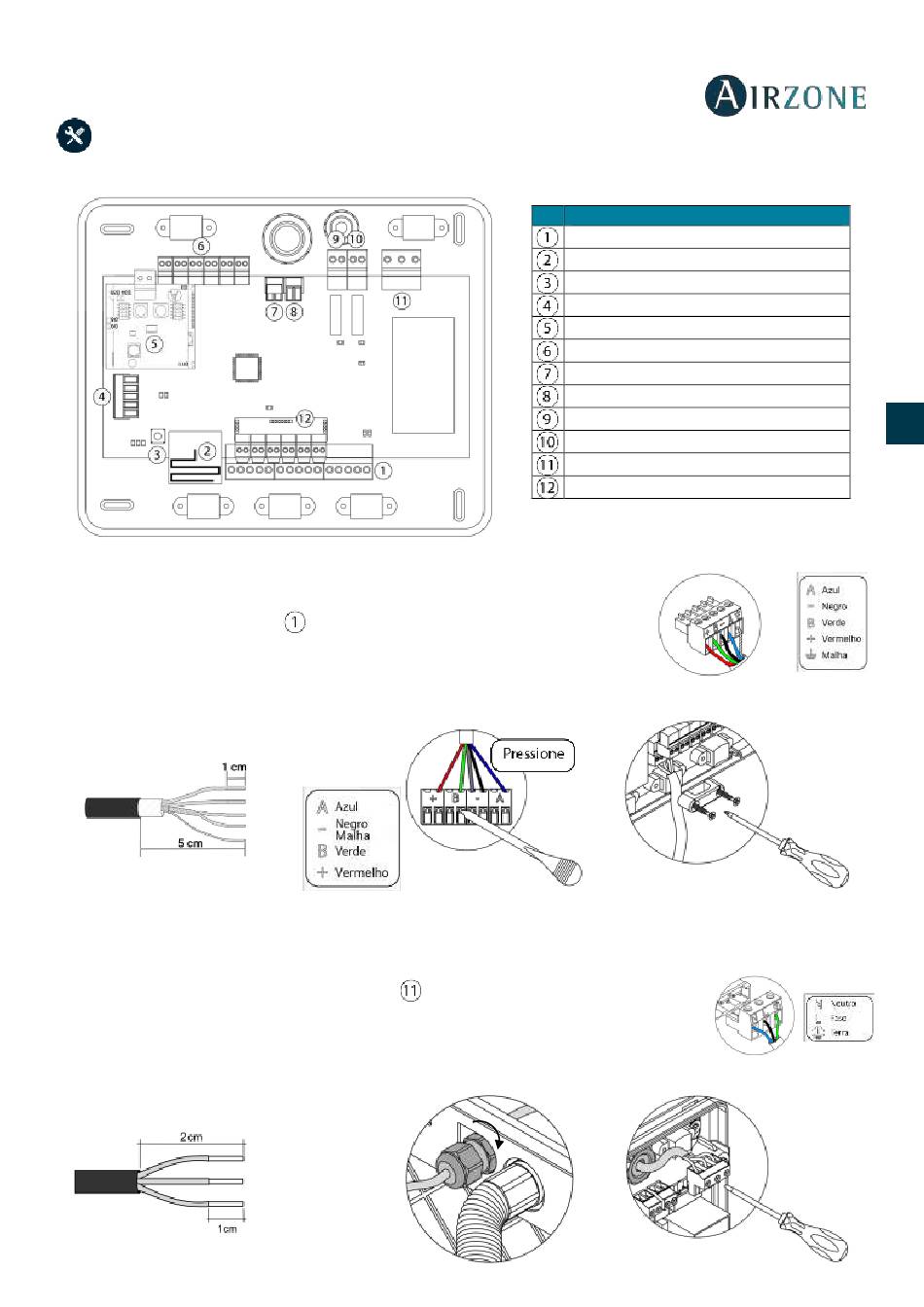

Nº Descrição
Barramento de conexão Airzone
Módulo de rádio
SW1
Barramento domótico
Gateway de comunicação
Saída de motor
Entrada alarme (normalmente fechada)
Sonda temperatura
VMC/Caldeira
Relé arranque-paragem AA
Alimentação
Módulo On/Off
Importante: Para controlo das entradas do
módulo, utilizar cabo blindado.
