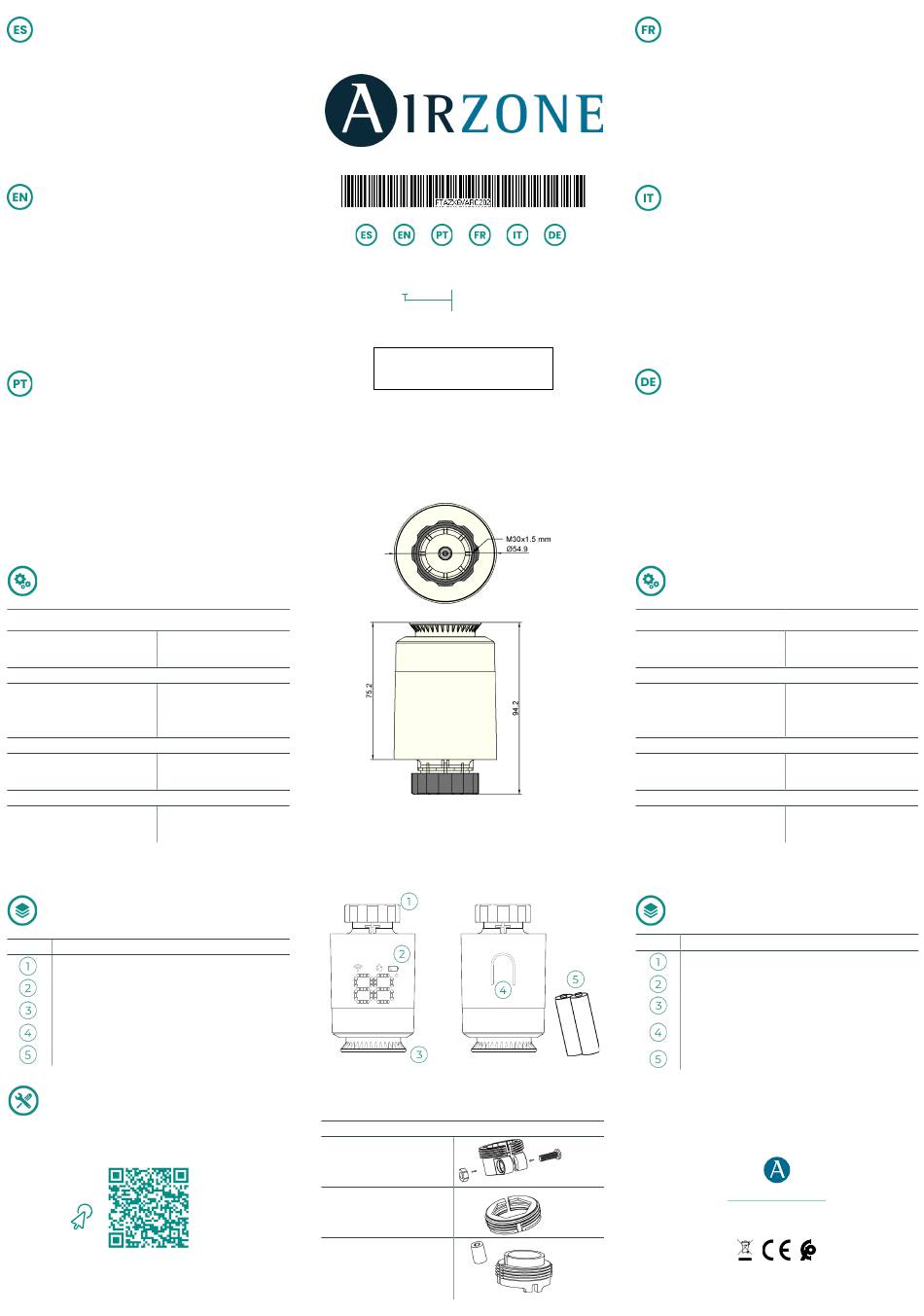

Airzone AZX6AC4VALR Kurzanleitung

CABEZAL TERMOSTÁTICO INALÁMBRICO AIRZONE
VALR PARA RADIADORES
Cabezal con sonda de temperatura para el control de la etapa radiante de la zona
mediante la apertura y cierre de su válvula. Comunicaciones vía radio a través del
módulo de control Airzone de válvulas inalámbricas y alimentación mediante
baterías LR6.
Funcionalidades:
•
Pantalla LED para mostrar temperatura de consigna, estado de la batería y
cobertura radio.
•
Indicación en pantalla de apertura/cierre de la válvula (ON/OFF)
•
Funcionamiento como normalmente cerrado.
•
Incluye adaptadores para diferentes diámetros de conexión.
•
Función antihielo, anti cal, bloqueo infantil.
Para más información de nuestros productos remítase a airzonecontrol.com
AIRZONE WIRELESS THERMOSTATIC VALVE
ACTUATOR VALR FOR RADIATORS
Head with temperature probe to control the radiant stage of the zone by opening
and closing its valve. Radio communications through the Airzone wireless valve
control module and powered by LR6 batteries.
Functionalities:
•
LED display to show setpoint temperature, battery status and radio coverage.
•
Valve open/close display (ON/OFF)
•
Operation as normally closed.
•
Includes adapters for different connection diameters.
•
Anti-freeze, anti-calc, child lock function.
For more information on our products, please go to airzonecontrol.com
CABEÇA TERMOSTÁTICA SEM FIOS AIRZONE VALR
PARA RADIADORES
Cabeça com sonda de temperatura para controlar a etapa radiante da zona,
abrindo e fechando sua válvula. Comunicações ràdio através do módulo de controlo
para válvulas sem fio Airzone e alimentadas por baterias LR6.
Funcionalidades:
•
Ecrã LED para mostrar a temperatura do setpoint, o status da bateria e a
cobertura rádio.
•
Indicação no ecrã de abertura / fechamento da válvula (ON / OFF)
•
Operação normalmente fechada.
•
Inclui adaptadores para diferentes diâmetros de conexão.
•
Função anticongelante, anti-calcário, bloqueio infantil.
Para mais informações sobre nossos produtos, acesse airzonecontrol.com
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECIFICATIONS
(PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption / Alimentaçao e
consumo
V max 1.5 V
Alimentación / Power supply
2x LR6 (AA)
Alimentação
Comunicaciones / Communications / Comunicaçao
Frecuencia de comunicación
868,07 MHz – 869,85 MHz (EU)
Communication frequency
869.02 MHz – 869.82 MHz (NF)
Frequência de comunicação
Distancia máxima / Maximum distance
40 m
Distância máxima
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Conexión / Connection / Conexão M30 x 1.5
IP 21
Temperaturas operativas / Operating temperaturas / Temperatura de operaçao
Almacenaje / Storage / Armazenamento -10 ... 60 ºC
Funcionamiento / Operation
15 ... 50 ºC
Funcionamento
(ES) ELEMENTOS DEL DISPOSITIVO
(EN) DEVICE ELEMENTS
(PT) ELEMENTOS DO DISPOSITIVO
Nº Significado / Meaning / Significado
Rueda de control / Control wheel / Botão de controlo
Pantalla LED / LED display / Display LED
Rosca de fijación / Fixing thread / Rosca de fixação
Pulsador de bloqueo para cambio de baterías / Locking button for
battery replacement / Botão de bloqueio para trocar as pilhas
2x LR6 (AA)
(ES) VÁLVULAS COMPATIBLES / (EN) COMPATIBLE VALVES / (PT) VÁLVULAS COMPATÍVEIS
(FR) VANNES COMPATIBLES / (IT) VALVOLE COMPATIBILI / (DE) KOMPATIBLE-VENTILE
AZX6AC1VALR/AZX6AC4VALR
AZX6ACxVALR
1 = Europe (EU)
4 = North Africa (NF)
AGREE PAR L'ANRT MAROC*
Numéro d'afrément: MR00005862ANRT2024
Date d'agrément: 30/12/2024
*AZX6AC4VALR
Accesorios / Accesories / Accessoires / Accessori / Acessórios / Zubehör
Danfos 1/2" valve
Caleffi 1/2" valve
Giacomini 1/2" valve + short
plunger
TÊTE THERMOSTATIQUE RADIO AIRZONE VALR POUR
RADIATEURS
Tête avec sonde de température pour le contrôle de l'étape par rayonnement de
la zone par l'ouverture et la fermeture de sa vanne. Communications radio via le
module de commande sans fil de la vanne Airzone et alimentation par pile LR6.
Fonctionnalités :
•
Écran LED pour indiquer la température de consigne, l'état de la batterie et la
couverture radio.
•
Indication sur l'écran de l'ouverture/fermeture de la vanne (ON/OFF).
•
Fonctionnement comme normalement fermé.
•
Comprend des adaptateurs pour différents diamètres de connexion.
•
Fonction anti-gel, anti-calcaire, sécurité enfant.
Pour plus d'informations sur nos produits, veuillez consulter le site airzonecontrol.
com
TESTINA TERMOSTATICA WIRELESS AIRZONE VALR
PER RADIATORI
Attuatore con sonda di temperatura incorporata, per il controllo del riscaldamento
della zona mediante l'apertura e la chiusura della valvola del radiatore.
Comunicazione radio con il modulo di controllo Airzone per valvole Radio.
Alimentazione con batterie LR6.
Funzionalità:
•
Display LED per visualizzare la temperatura impostata, lo stato della batteria e lo
stato del collegamento radio.
•
Visualizzazione sul display dello stato di apertura/chiusura della valvola (ON/OFF)
•
Funzionamento come normalmente chiuso.
•
Include adattatori per il montaggio su valvole con diversi tipi di connessione.
•
Funzione antigelo, anti calcare, blocco per bambini.
Trovate maggiori informazioni sui nostri prodotti su airzonecontrol.com
AIRZONE VALR KABELOSSER THERMOSTATISCHE
VENTILANTRIEB
Temperaturfühlermesskopf zur Steuerung der Strahlungsstufe des Bereichs
durch Öffnen und Schließen des Ventils. Die Funkkommunikation geht dürch das
Airzone-Steuermodul von den Funkventilen aus, und die Stromversorgung erfolgt
über LR6-Batterien.
Funktionen:
•
LED-Bildschirm zur Anzeige der Solltemperatur, des Batteriestatus und der
Funkabdeckung.
•
Anzeige auf dem Bildschirm der Ventilöffnung/Ventilschließung (EIN / AUS).
•
Betrieb wie gewohnt geschlossen.
•
Enthält Adapter für unterschiedliche Anschlussdurchmesser.
•
Frostschutzfunktion, Anti-Kalk-Funktion, Kindersicherung.
Weitere Informationen zu unseren Produkten finden Sie unter airzonecontrol.com
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Alimentation et consommation / Alimentazione e consumo
Stromversorgung und Verbrauch
V max 1.5 V
Alimentation / Alimentazione
2x LR6 (AA)
Versorgungsart
Communications / Comunicazione / Verbindungen
Fréquence de communication
868,07 MHz – 869,85 MHz (EU)
Frequenza di comunicazione
869.02 MHz – 869.82 MHz (NF)
Kommunikationsfrequenz
Distance maximale / Distanza massima
40 m
Max. Abstand
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Connection / Collegamenti / Verbindung M30 x 1.5
IP 21
Températures opératives / Temperature operative / Betriebstemperaturen
De stockage / Stoccaggio / Lagerung -10 ... 60 ºC
De fonctionnement / Funzionamento
15 ... 50 ºC
Betrieb
(FR) ELEMENTS DU DISPOSITIF
(IT) ELEMENTI DEL DISPOSITIVO
(DE) GERÄTEBESTANDTEILE
Nº Elements / Elementi / Gerätebestandteile
Molette de contrôle / Rotella per le impostazioni/ Steuerrad
Écran LED/ Display LED / LED-Anzeige
Ecrou de fixation / Meccanismo di connessione alla valvola/ Gewinde
befestigen
Bouton de verrouillage pour le remplacement de la pile / Pulsante
di sbloccaggio per il cambio delle batterie / Verriegelungsknopf zum
Batteriewechsel
2x LR6 (AA)
airzonecontrol.com
Marie Curie, 21
29590 Málaga
Spain
