Schaltkreis

7 Schaltkreis
7.1

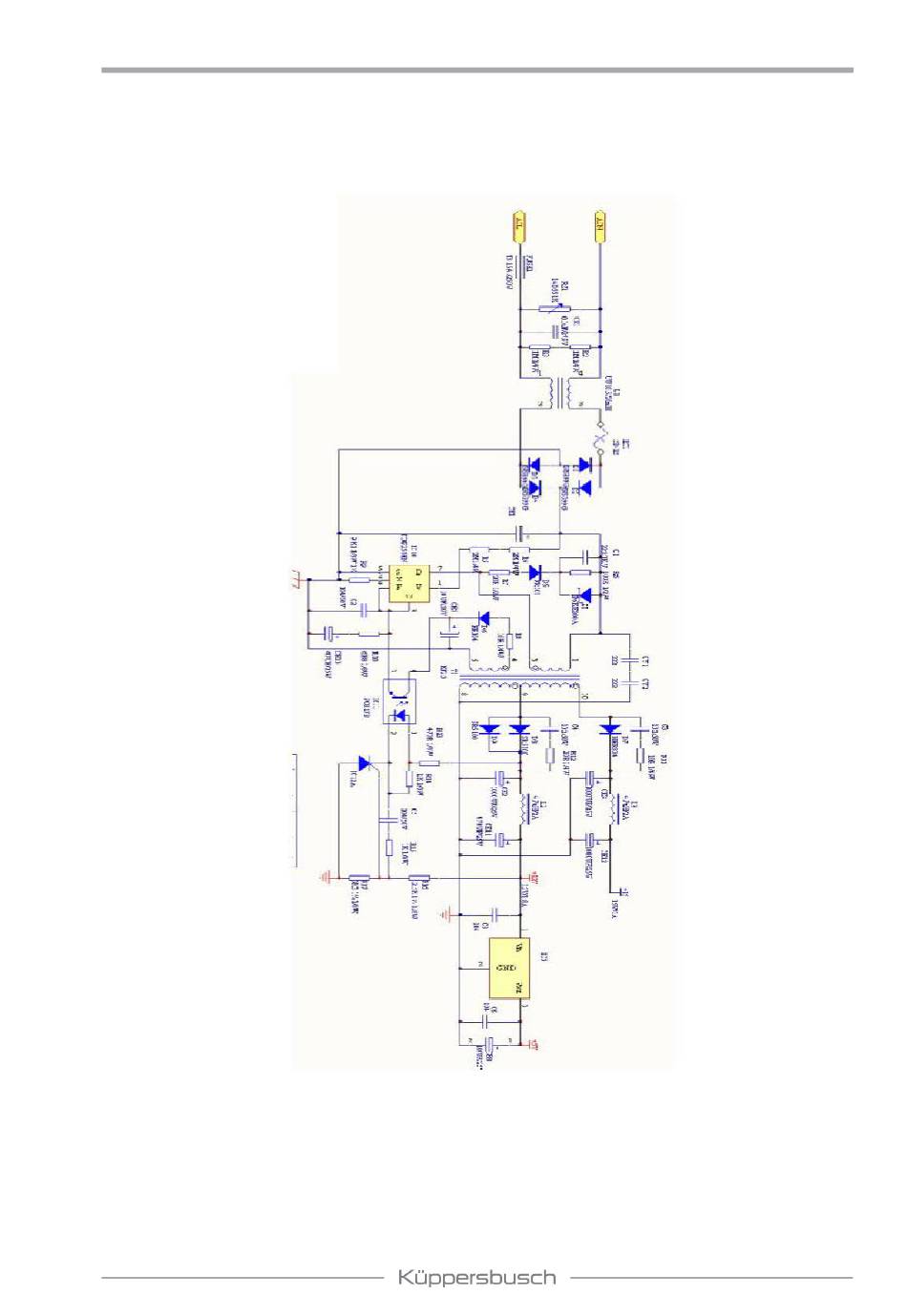

Netzanschluss

Die AC-Eingangsleistung wird durch den SMPS-Steuerungschip reduziert und nach der Behandlung
durch LC und Filter als stabile DC12V- und DC15V-Leistung ausgegeben. Der DC12V-Strom wird an das
Relais (Kontrolle der starken Elektrizität), die interne Lampe und das Bedienfeld geliefert, der DC15V-
Strom wird an den Lüftermotor geliefert (die Spannungsvariation steuert die Drehzahl des Motors, die
niedrigste Spannung ist 8V). DC12V-Strom wird durch einen Regler in DC5V-Strom umgewandelt,
um den Hauptsteuerchip mit Strom zu versorgen und den Temperaturstatus des Kühlschranks zu
überwachen.
